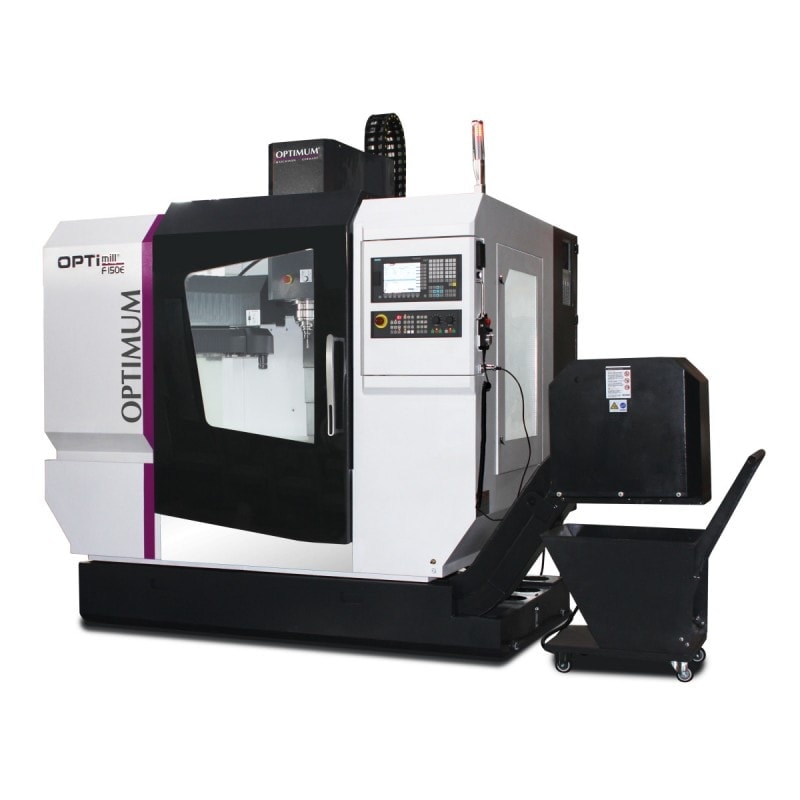

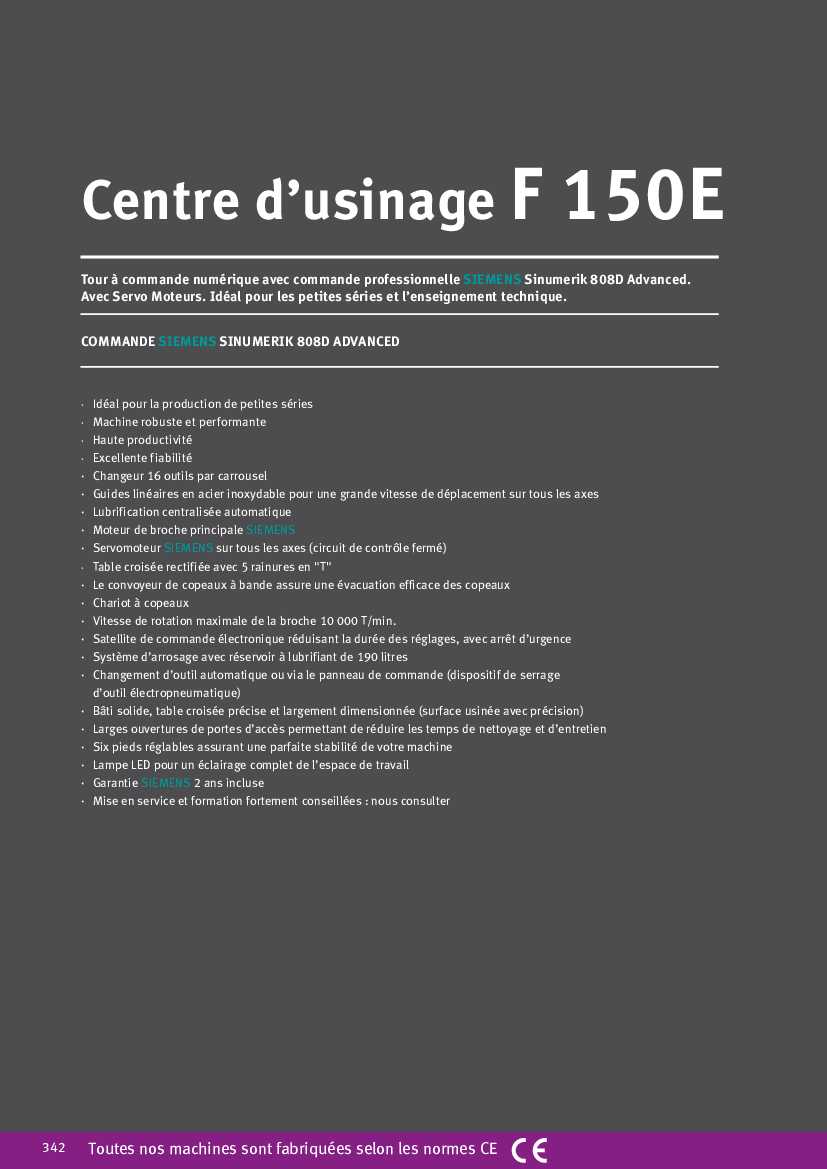

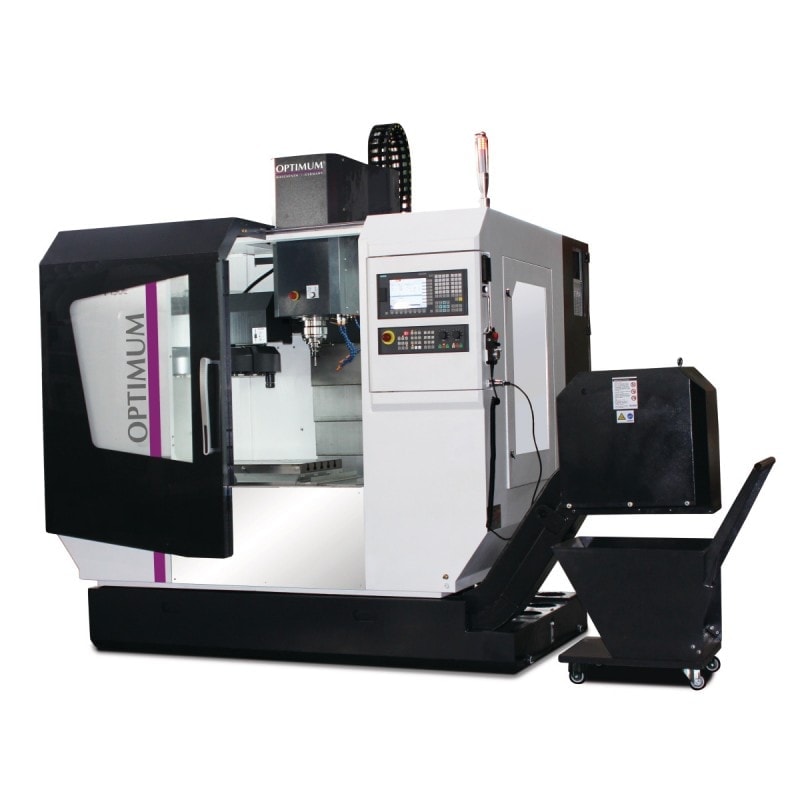

Fraiseuse CNC  Optimum F 150E

Fraiseuse CNC Optimum F 150E

Nous consulter
3501150

F 150 - Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808D Advanced.  Avec Servo Moteurs. Idéal pour les petites séries et l’enseignement technique.



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Idéal pour la production de petites séries
  • Machine robuste et performante
  • Haute productivité
  • Excellente fiabilité
  • Changeur 16 outils par carrousel
  • Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
  • Lubrification centralisée automatique
  • Moteur de broche principale SIEMENS
  • Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)

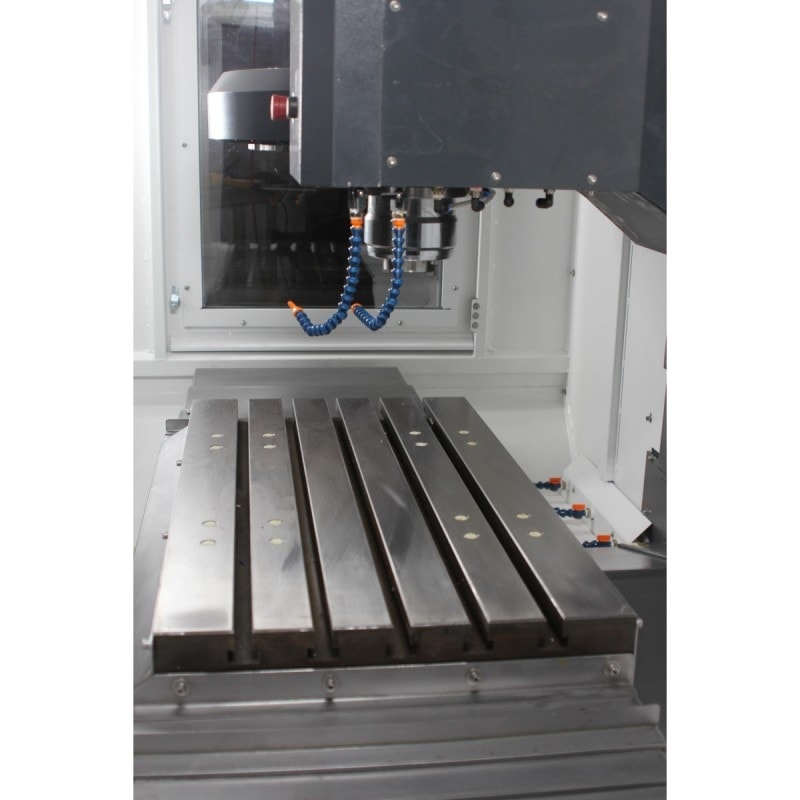

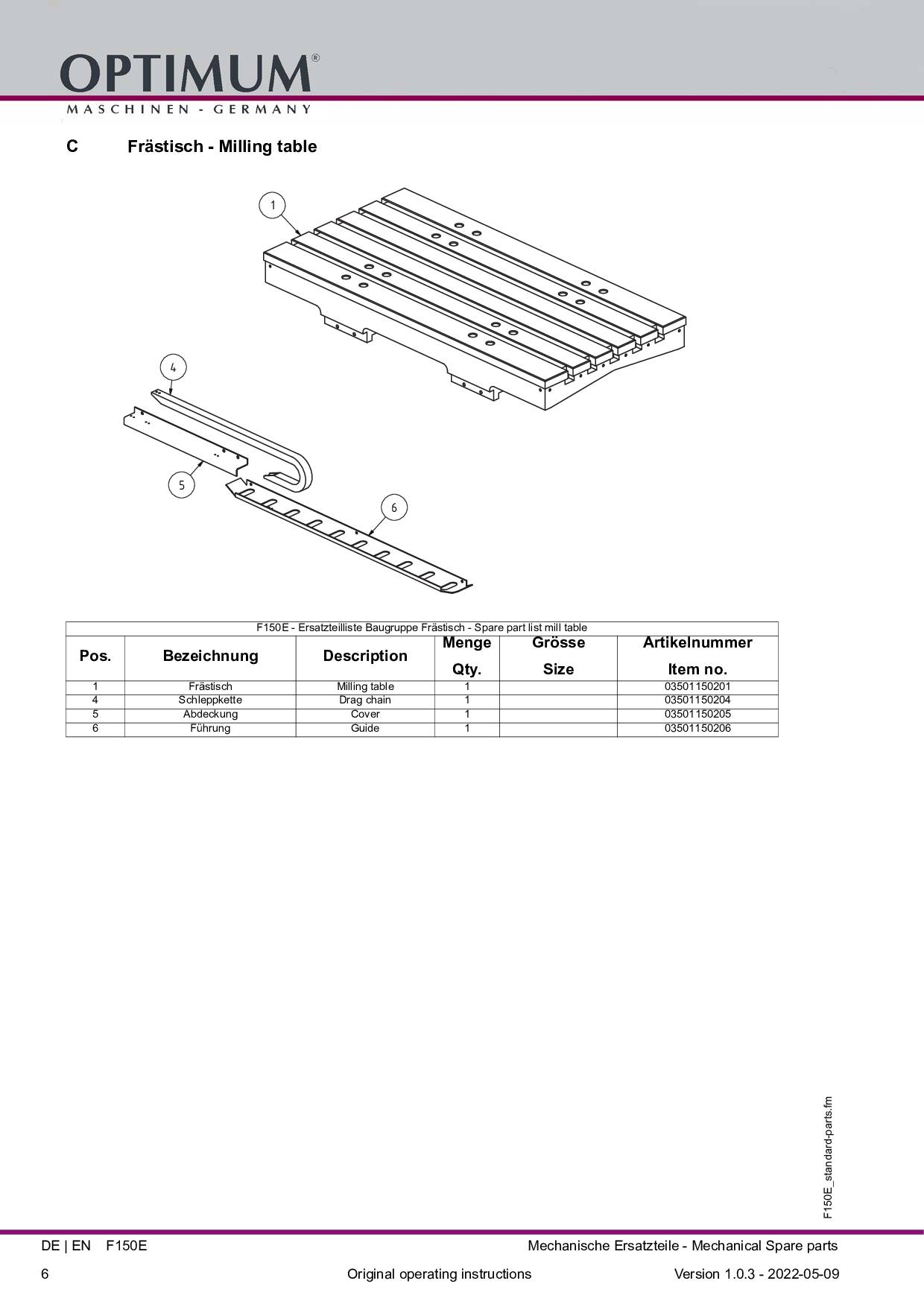

  • Table croisée rectifiée avec 5 rainures en "T"

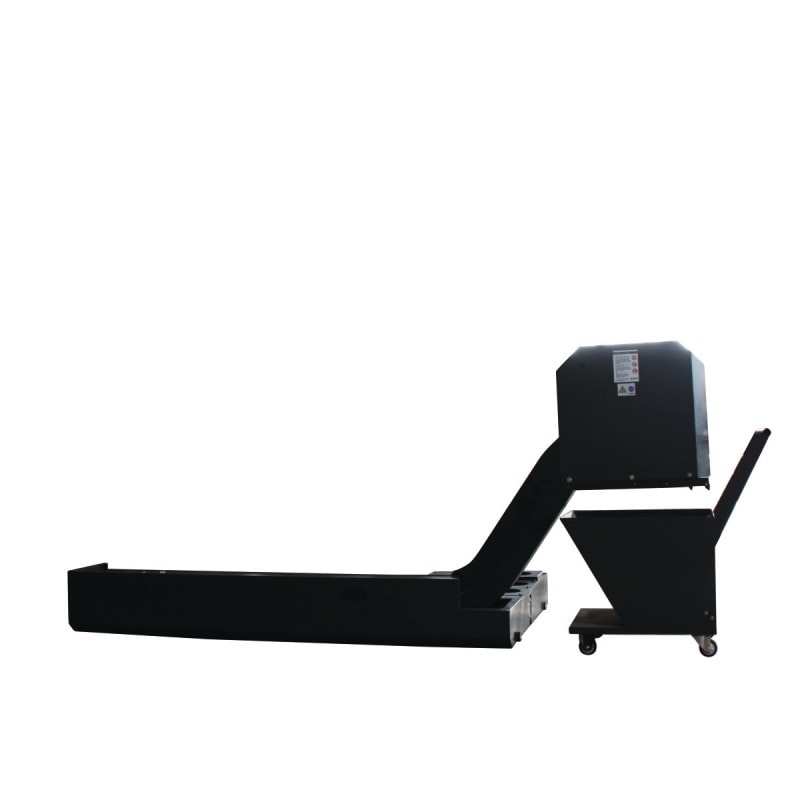

  • Le convoyeur de copeaux à bande assure une évacuation efficace des copeaux
  • Chariot à copeaux
  • Vitesse de rotation maximale de la broche 10 000 T/min.

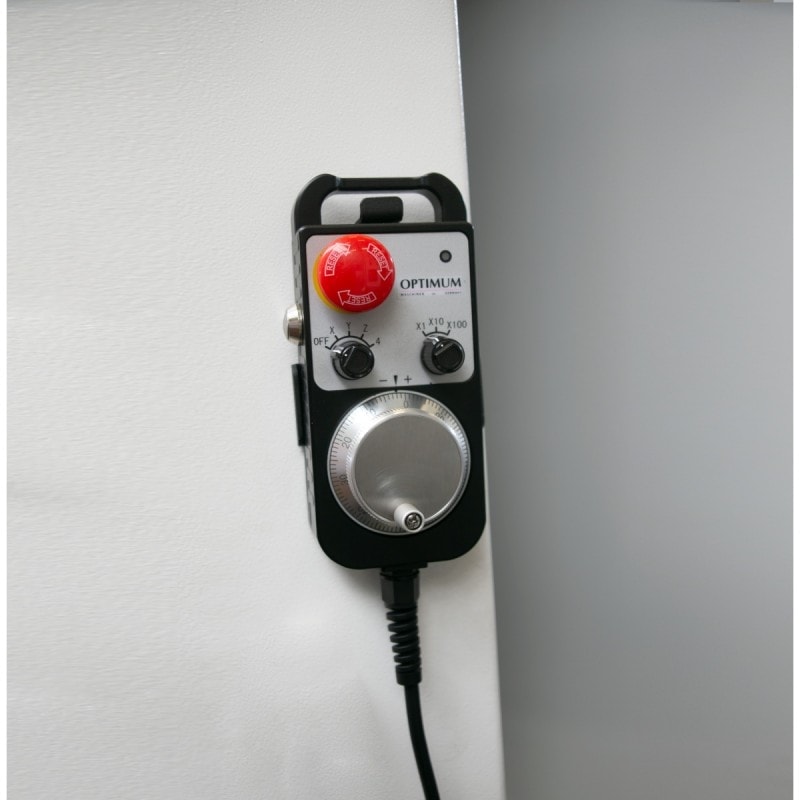

  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Système d’arrosage avec réservoir à lubrifiant de 190 litres
  • Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
  • Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
  • Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien
  • Six pieds réglables assurant une parfaite stabilité de votre machine
  • Lampe LED pour un éclairage complet de l’espace de travail
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

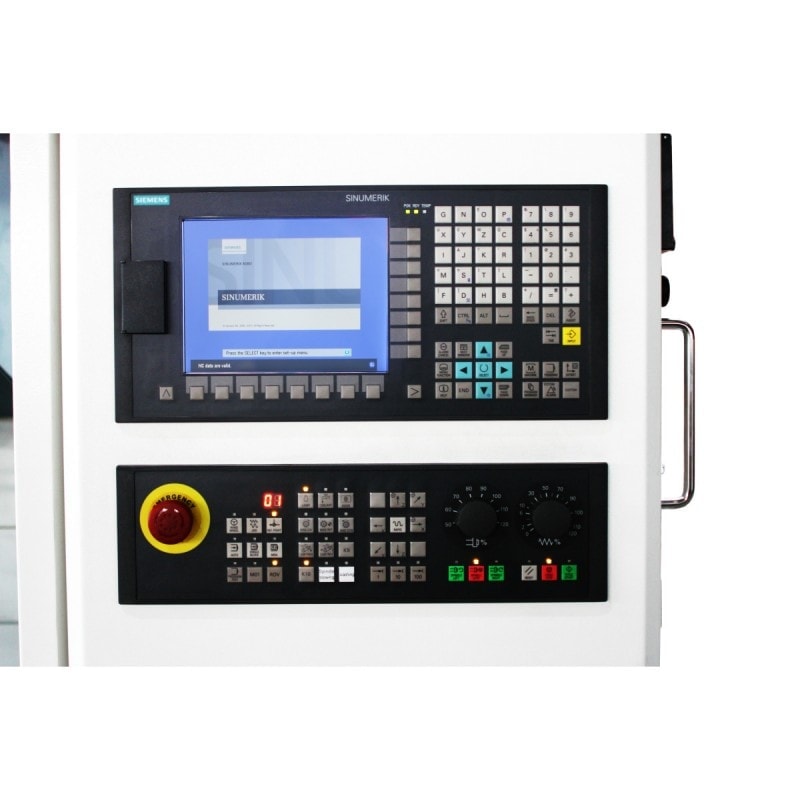

SIEMENS Sinumerik 808 D Advanced (Panneau de commande Siemens) :

  • Port Ethernet RJ45
  • Ecran LED couleur 8,4" avec résolution 800 x 600
  • Equipé d'une maintenance à distance
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
  • Codeur absolu / aucun déplacement de référencement requis

Equipement de série :

  • Étagères de rangement : Permet le stockage d'outils / Possibilité de desserte pour rangement d'outils BT40 : nous consulter
  • Satellite de commande : Pilotage déporté / Electronique / Réduit les temps de réglages au minimum / Bouton d'arrêt d'urgence / Bouton de validation
  • Broche Principale : Vitesse de la broche de 10 à 10 000 T/min

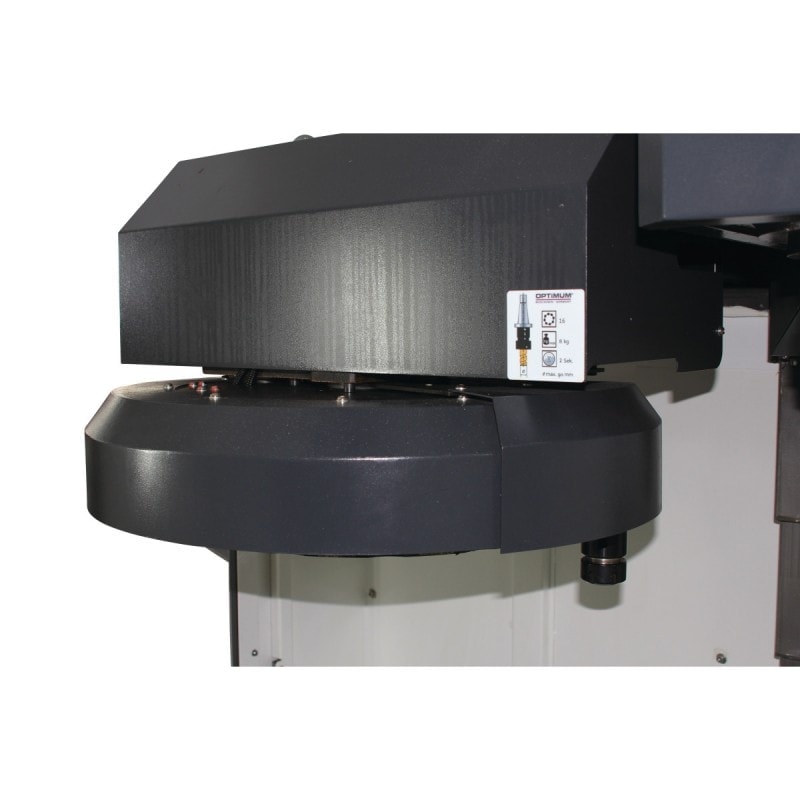

  • Changeur d'outils : Carrousel / 12 emplacements outils / Temps de chargement d'outil : 7 secondes

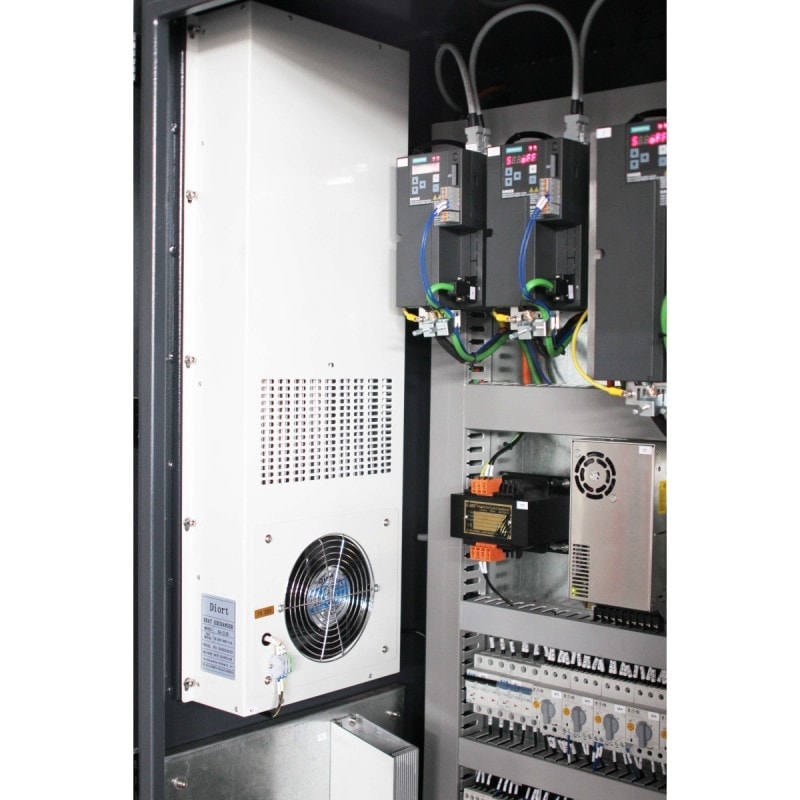

  • Armoire Electrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens

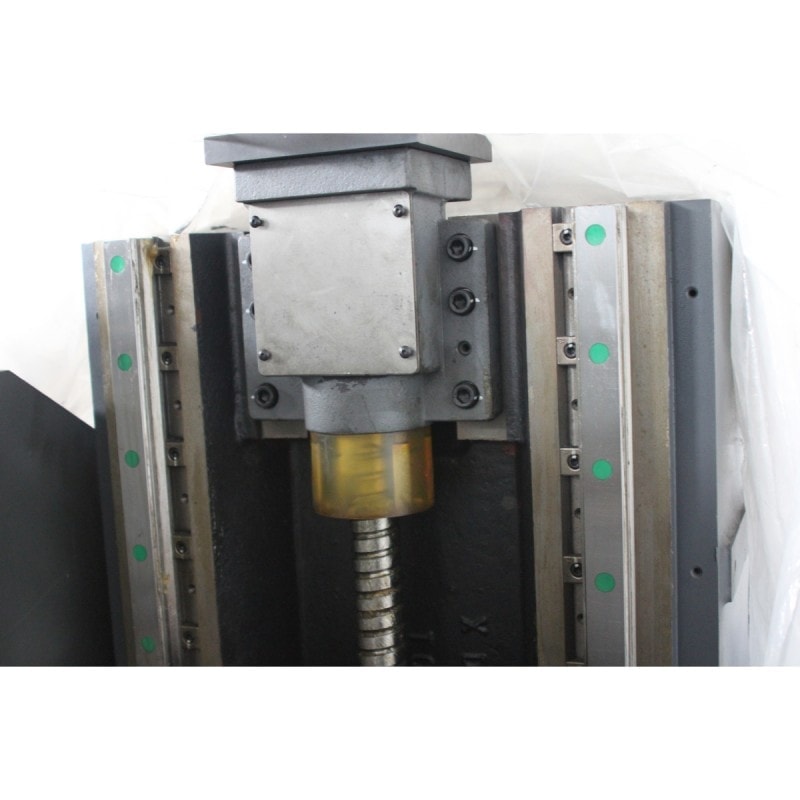

  • Guides Linéaires : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie

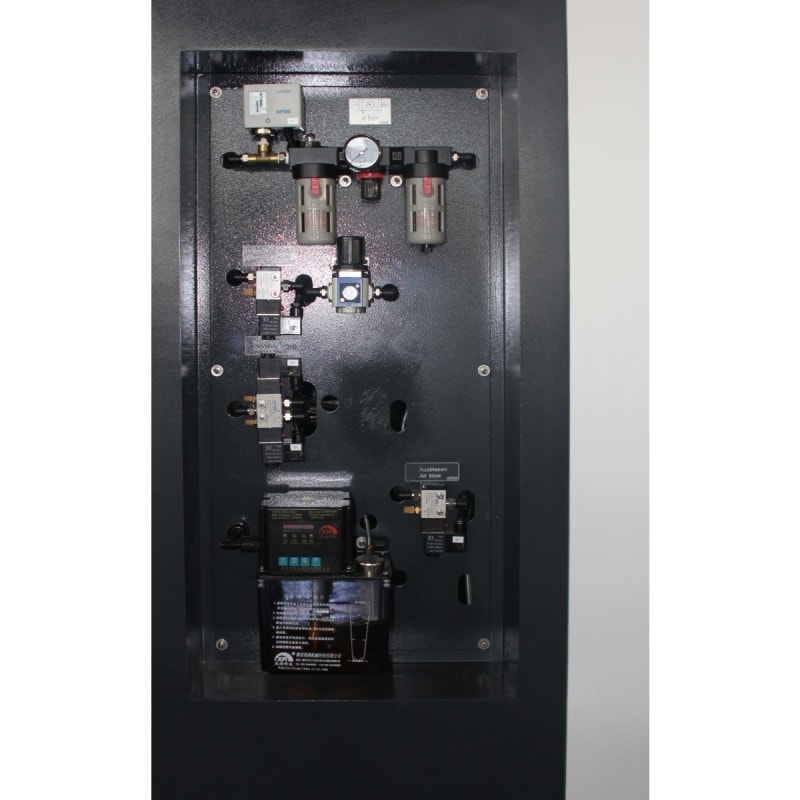

  • Système de lubrification centralisée : Automatisée / Prévient l'usure et les arrêts inutiles.
Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
15 kW
Capacité de fraisage
Capacité de surfaçage (max.)
80 mm
Capacité de fraisage en bout (max.)
38 mm
Table croisé horizontal
Longueur de la table croisée
900 mm
Largeur de la table croisée
500 mm
Distance broche-table croisée min.
100 mm
Distance broche-table croisée
600 mm
Taille des rainures en T
18 mm
Nombre de rainures en T
5
Entraxe des rainures en T
80 mm
Charge admissible max.
350 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
0.37 kW
Capacité du réservoir
190 l
Course
Course axe Z automatique
500 mm
Course axe X automatique
750 mm
Course axe Y automatique
500 mm
Broche verticale
Attachement de broche
BT 40
Plage de vitesses
10 – 10000 T/min.
Motorisation de broche(Mode S1)
7,5 kW
Motorisation (Mode S6 à 30%)
11.25 kW
Couple moteur (Mode S6 à 30%)
72 Nm
Couple du moteur (Mode S1)
48 Nm
Vitesses d'avances
Vitesse d'avance rapide X
20000 mm/min.
Vitesse d'avance rapide Y
20000 mm/min.
Vitesse d'avance rapide Z
20000 mm/min
Précision de fraisage
Précision de la répétabilité
± 0,008 mm
Précision du positionnement
± 0,008 mm
Pression d'air
Pression d'air
6,0 bar
Couple du moteur
Axe X
9.55 Nm
Axe Y
9.55 Nm
Axe Z
16.7 Nm
Changeurs d'outils
Capacité
16 Outils
Diamètre d'outil max.
90 mm
Longueur d'outil max.
250 mm
Temps de changement d'outil
20 s
Poids d'outil max.
8 kg

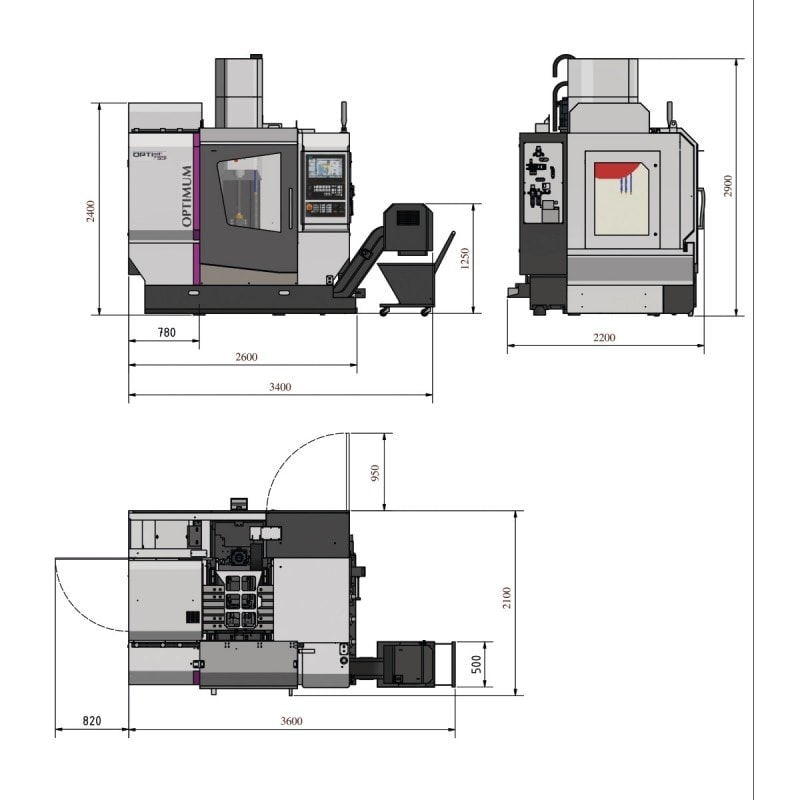

Dimensions et poids
Longueur
3420 mm
Largeur
2050 mm
Hauteur
2400 mm
Poids net (brut)
4500 kg
