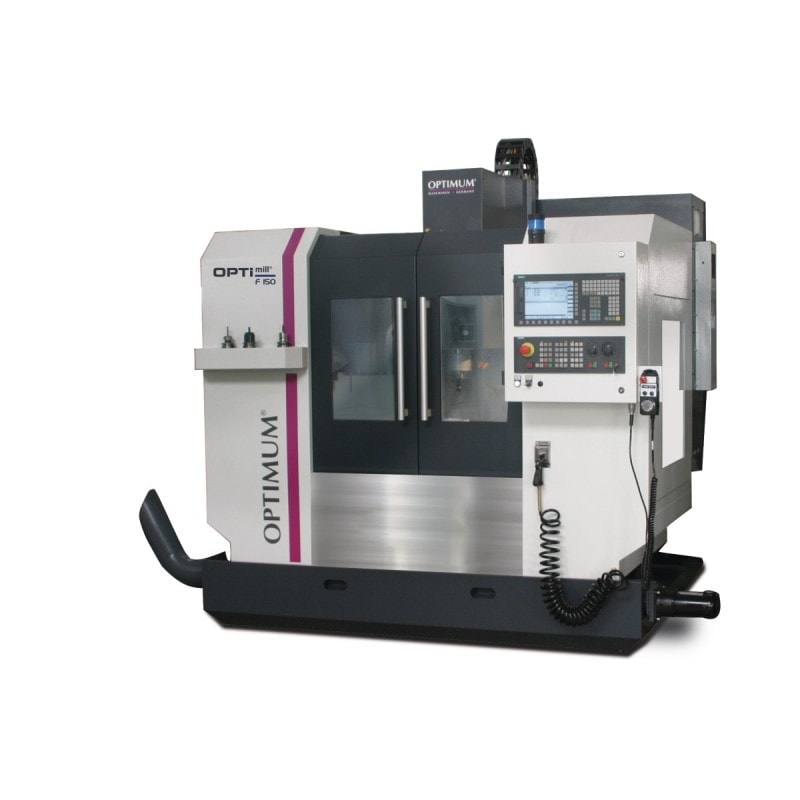

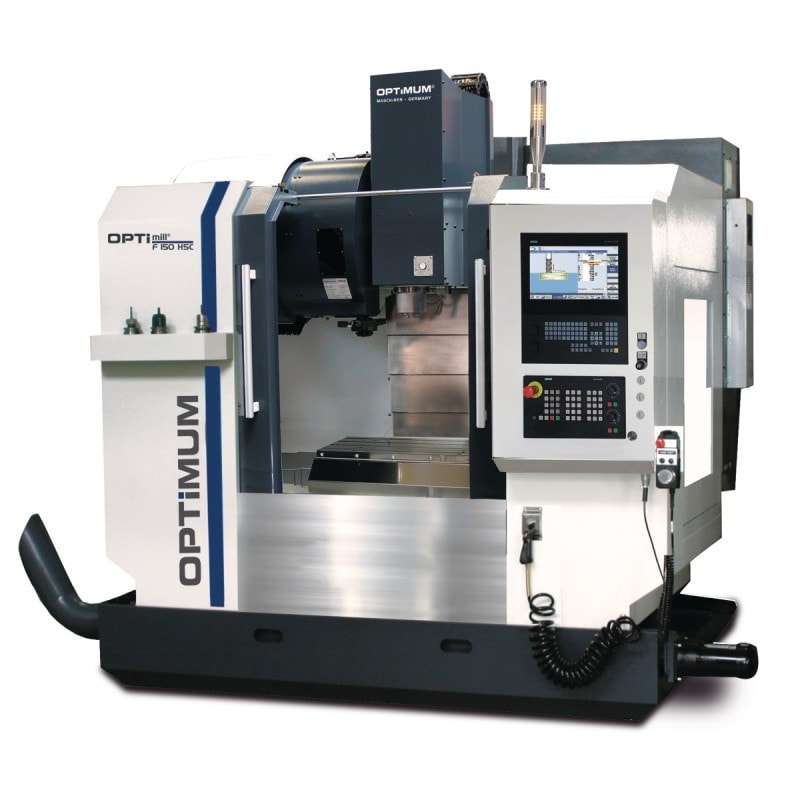

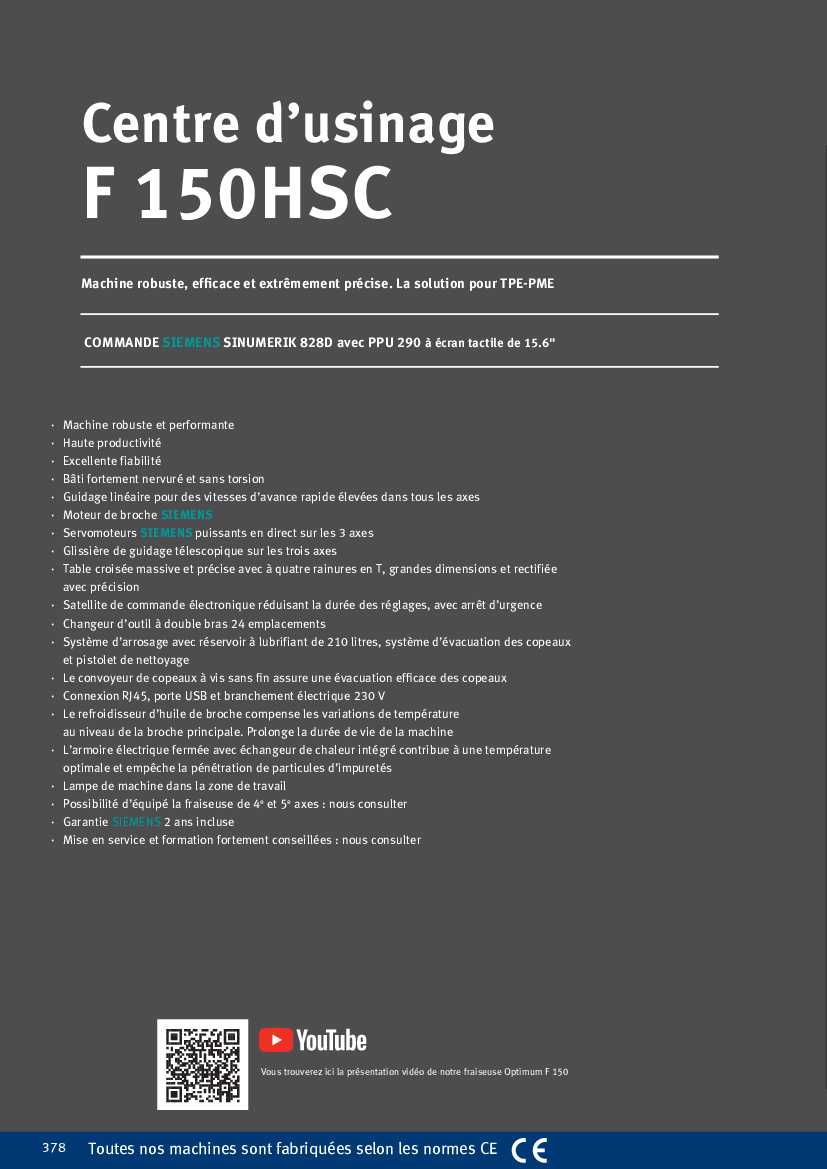

Centre d’usinage  Optimum F 150HSC

Centre d’usinage Optimum F 150HSC

Nous consulter
3511213

F 150HSC - Machine robuste, efficace et extrêmement précise. La solution pour TPE-PME. COMMANDE SIEMENS SINUMERIK 828D avec PPU 290 à écran tactile de 15.6"



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine robuste et performante
  • Haute productivité
  • Excellente fiabilité

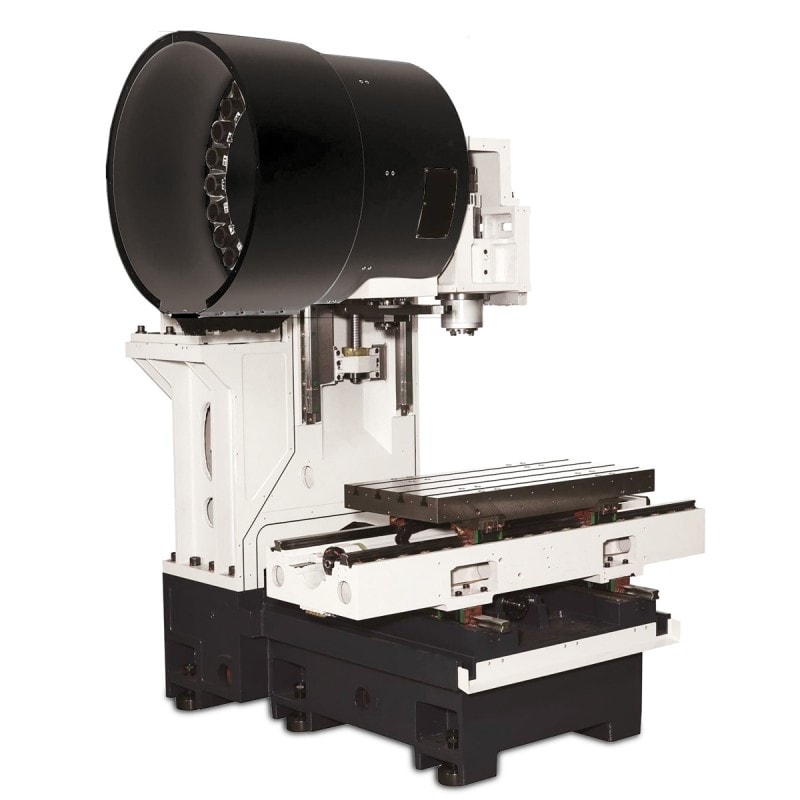

  • Bâti fortement nervuré et sans torsion
  • Guidage linéaire pour des vitesses d’avance rapide élevées dans tous les axes
  • Moteur de broche SIEMENS
  • Servomoteurs SIEMENS puissants en direct sur les 3 axes
  • Glissière de guidage télescopique sur les trois axes

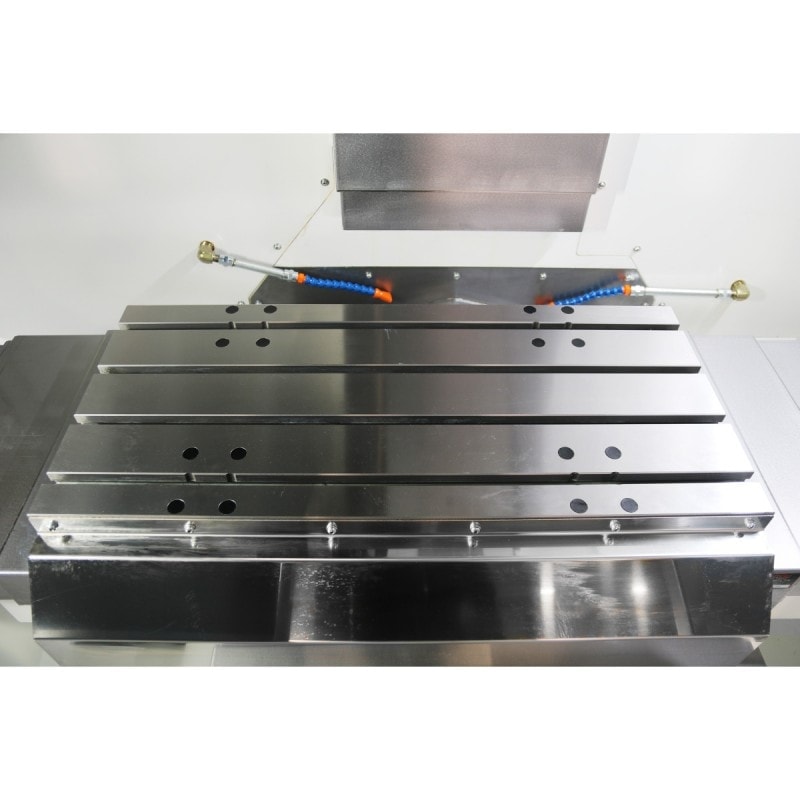

  • Table croisée massive et précise avec à quatre rainures en T, grandes dimensions et rectifiée avec précision
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Changeur d’outil à double bras 24 emplacements
  • Système d’arrosage avec réservoir à lubrifiant de 210 litres, système d’évacuation des copeaux et pistolet de nettoyage
  • Le convoyeur de copeaux à vis sans fin assure une évacuation efficace des copeaux
  • Connexion RJ45, porte USB et branchement électrique 230 V
  • Le refroidisseur d’huile de broche compense les variations de température au niveau de la broche principale. Prolonge la durée de vie de la machine
  • L’armoire électrique fermée avec échangeur de chaleur intégré contribue à une température optimale et empêche la pénétration de particules d’impuretés
  • Lampe de machine dans la zone de travail
  • Possibilité d’équipé la fraiseuse de 4e et 5e axes : nous consulter
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

Panneau de commande SIEMENS SINUMERIK 828 D:

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

Equipment de série :

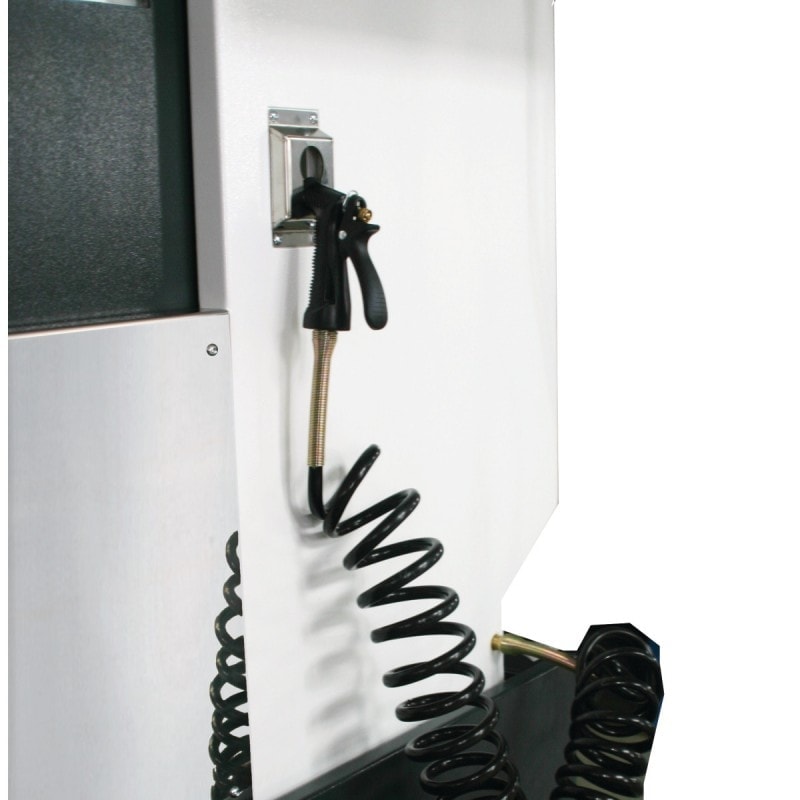

  • Pistolet de nettoyage : Nettoyage aisé de l’espace de travail
  • Satellite de commande : Pilotage déporté. Electronique. Réduit le temps de réglage au minimum (référencement). Bouton d'arrêt d'urgence. Bouton de validation

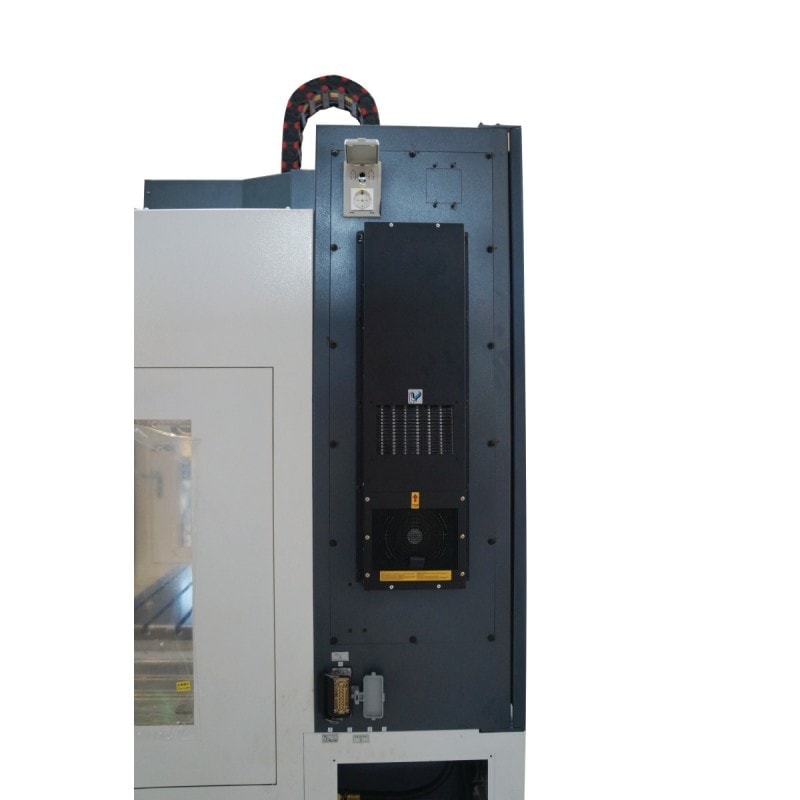

  • Echangeur de de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement Température optimale, même en cas de températures extérieures élevées vite la condensation

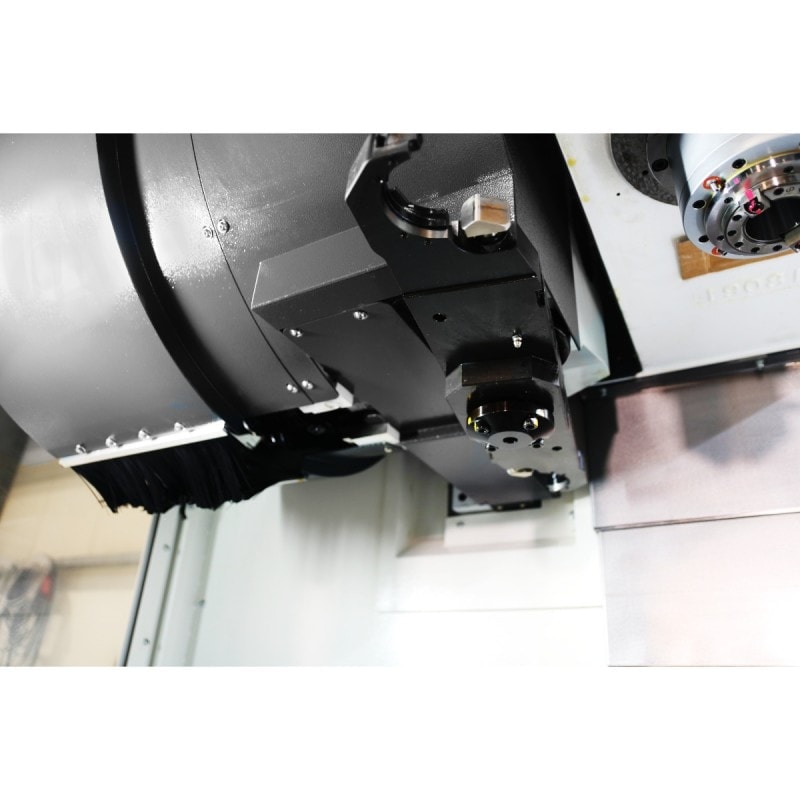

  • Système de changement d'outils : Pince à double bras avec 24 emplacements d’outils
  • Système d'arrosage de la pièce : Système performant de nettoyage des copeaux pour le nettoyage de la pièce et de l’espace de travail pendant et après l’usinage. 3 pompes d’arrosage de grande puissance (1.27 kW chacune)

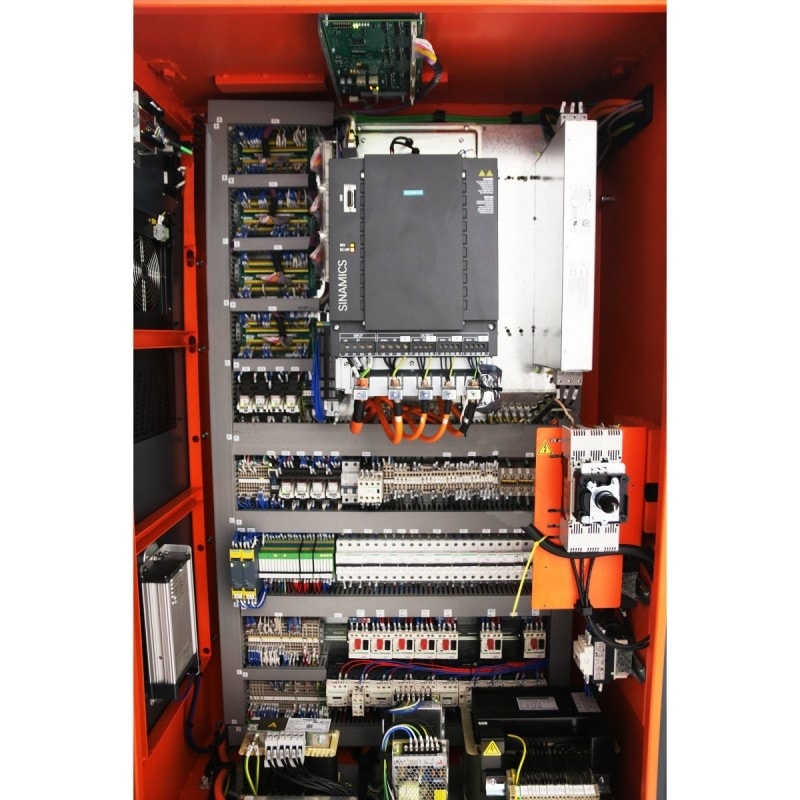

  • Armoire électrique : Armoire électrique fermée, de conception claire et aérée. Avec servomoteur SIEMENS. Conforme aux normes en vigueur

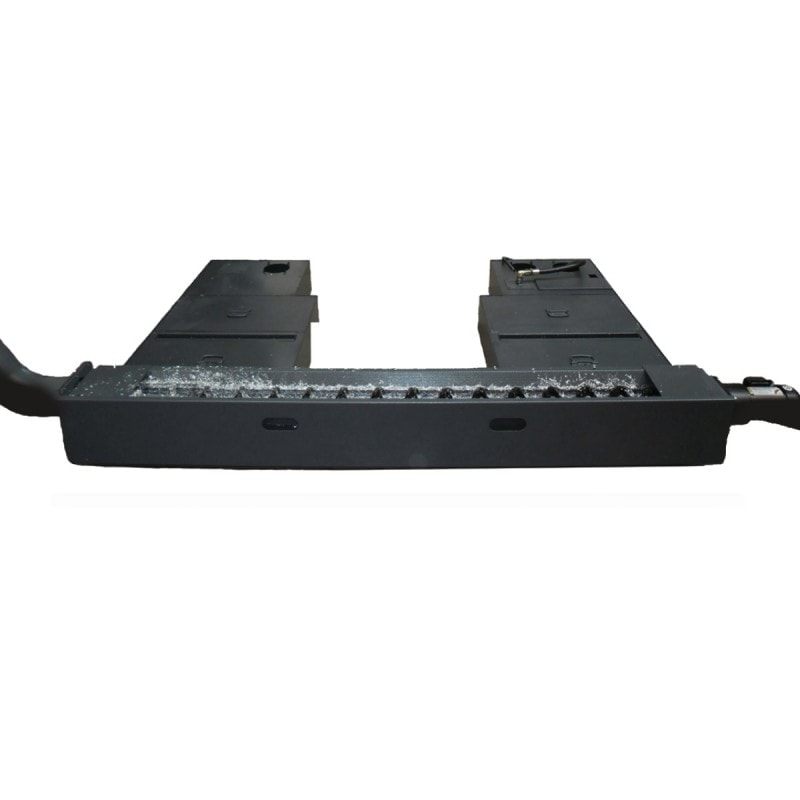

  • Convoyeur de copeaux : Convoyeur à vis sans fin. Pour une évacuation parfaite des copeaux

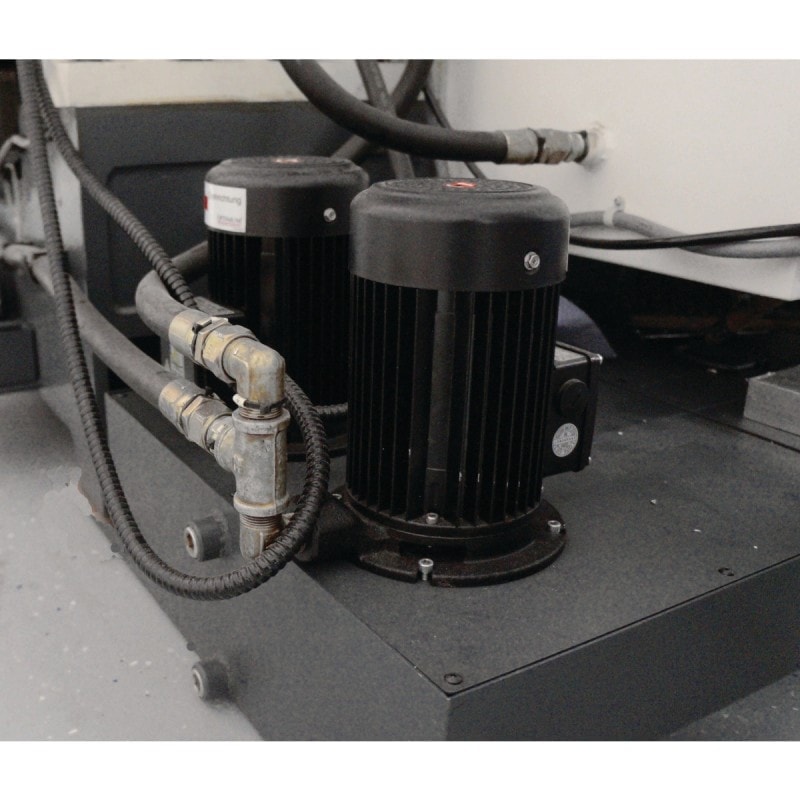

  • Système d'arrosage : Trois puissantes pompes d’arrosage de 1.27 kW chacune. Capacité du réservoir 210 litres

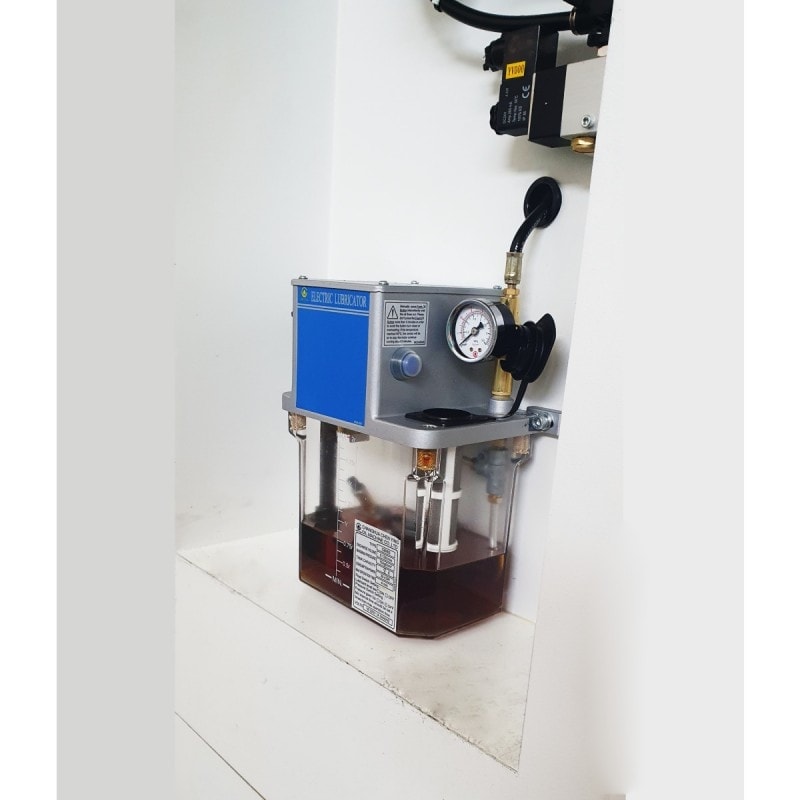

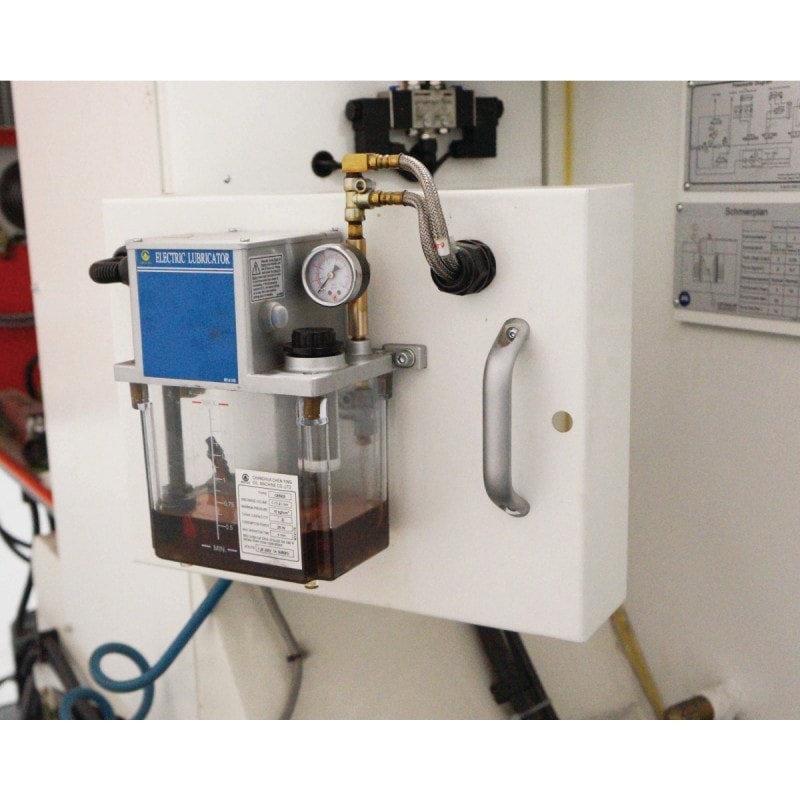

  • Système de lubrification centralisée : Prévient l’usure et les arrêts inutiles de la machine. Avec jauge et flotteur. Si le niveau est trop bas, une alarme se déclenche
Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
31 kVA
Capacité de fraisage
Capacité de surfaçage (max.)
63 mm
Capacité de fraisage en bout (max.)
32 mm
Table croisé horizontal
Longueur de la table croisée
900 mm
Largeur de la table croisée
410 mm
Distance broche-table croisée min.
102 mm
Distance broche-table croisée
562 mm
Taille des rainures en T
16 mm
Nombre de rainures en T
4
Entraxe des rainures en T
102 mm
Col de cygne
480 mm
Charge admissible max.
350 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
1,27 kW chacune
Capacité du réservoir
210 l
Nombre de pompes de refroidissement
3 pompes
Débit du système de lubrifiant de refroidissement
66 – 100 l/min
Course
Course axe Z automatique
460 mm
Course axe Y automatique
440 mm
Course axe X automatique
760 mm
Vitesses d'avances
Vitesse d'avance rapide X
36000 mm/min.
Vitesse d'avance rapide Y
36000 mm/min.
Vitesse d'avance rapide Z
36000 mm/min.
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0.005 mm
Pression d'air
Pression d'air
5 – 7 bar
Broche verticale
Motorisation de broche(Mode S1)
9 kW
Plage de vitesses
12000 T/min.
Attachement de broche
SK 40 DIN 69871
Motorisation (Mode S6 à 30%)
21,2 kW
Couple du moteur (Mode S1)
57 Nm
Couple moteur (Mode S6 à 30%)
135 Nm
À noter
Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
Couple du moteur
Axe X
7.3 Nm
Axe Y
10.5 Nm
Axe Z
15 Nm
Changeurs d'outils
Capacité
24 Outils
Diamètre d'outil max.
80 mm
Longueur d'outil max.
200 mm
Temps de changement d'outil (Outil à outil)
2 s
Poids d'outil max.
8 kg
Type
Pince à double bras
Force d'avance
Axe X
3,0 kN
Axe Y
5.5 kN
Axe Z
5.5 kN
Système de contrôle
Type de commande
Sinumerik 828D
Logiciel système Sinumerik 828D
SW 28x
Mémoire CNC
8 MB
Temps de changement de bloc
1 ms
Anticipation (Look ahead)
150
Nombre d'outils
512
Dimensions et poids
Longueur
3000 mm
Hauteur
2310 mm
Largeur
1950 mm
Poids net (brut)
4350 kg
