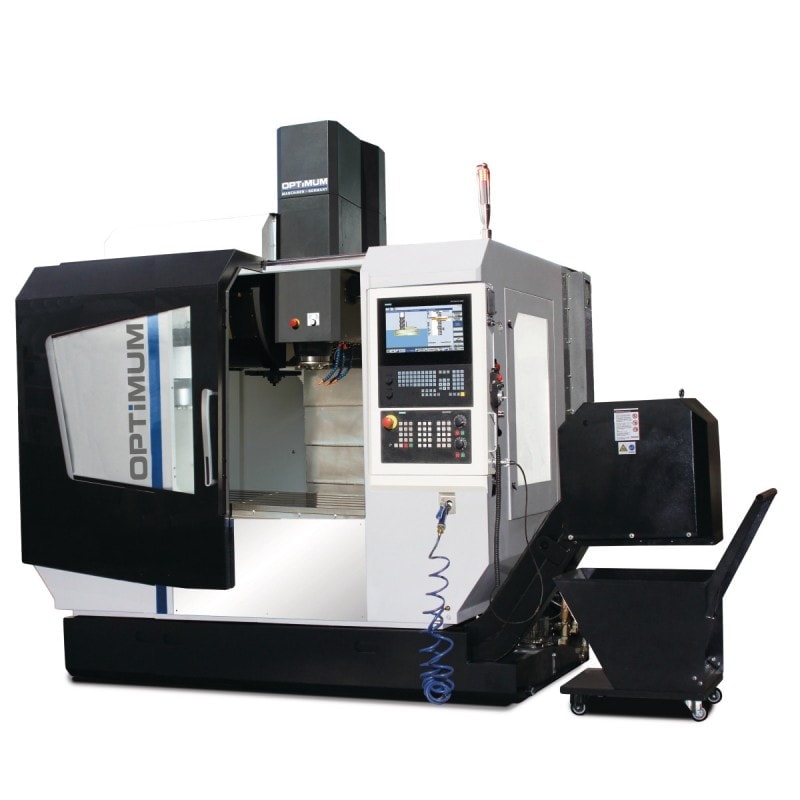

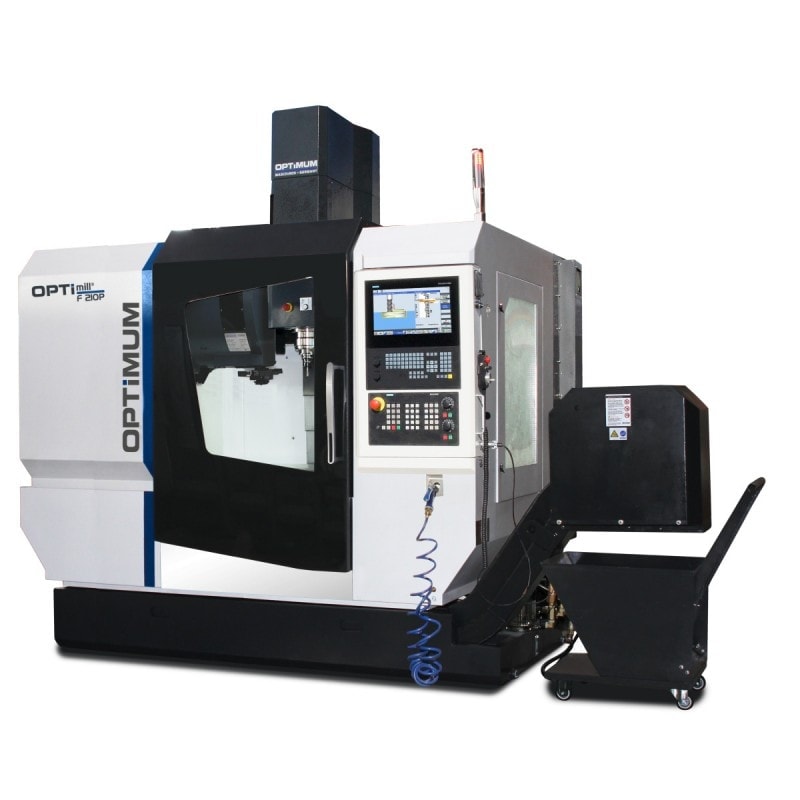

Centre d’usinage  Optimum F 210P

Centre d’usinage Optimum F 210P

Nous consulter
3511215

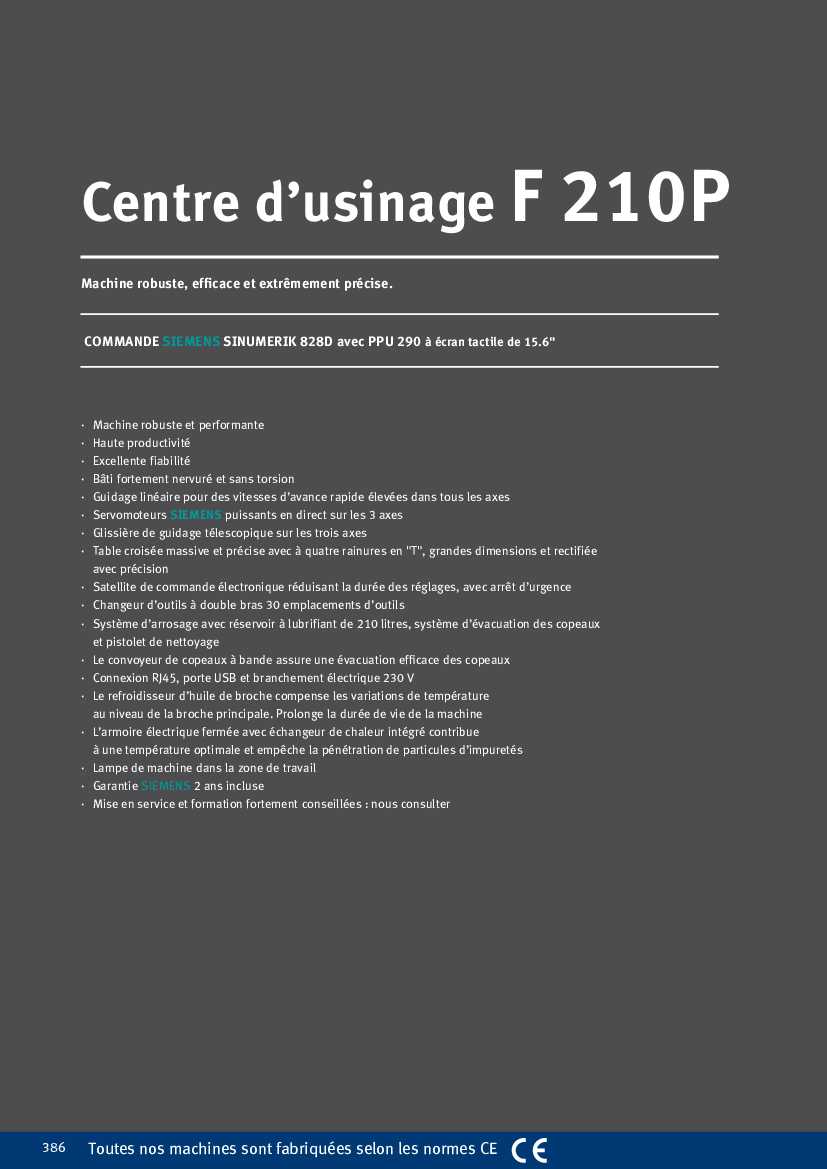

F 210P - Machine robuste, efficace et extrêmement précise. COMMANDE SIEMENS SINUMERIK 828D avec PPU 290 à écran tactile de 15.6"



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine robuste et performante
  • Haute productivité
  • Excellente fiabilité
  • Bâti fortement nervuré et sans torsion
  • Guidage linéaire pour des vitesses d’avance rapide élevées dans tous les axes
  • Servomoteurs SIEMENS puissants en direct sur les 3 axes
  • Glissière de guidage télescopique sur les trois axes

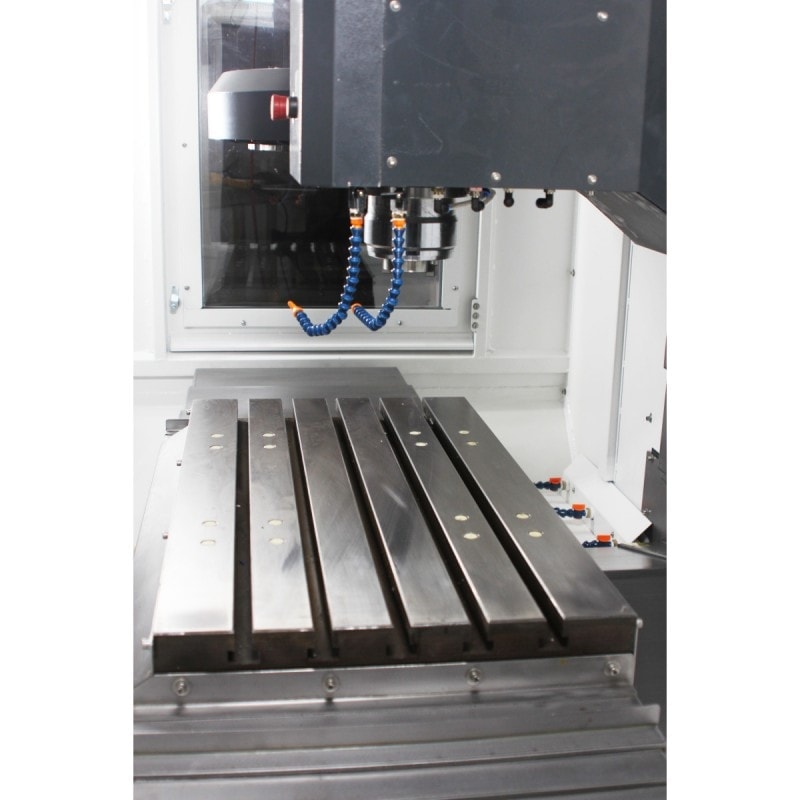

  • Table croisée massive et précise avec à quatre rainures en "T", grandes dimensions et rectifiée avec précision
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Changeur d’outils à double bras 30 emplacements d’outils
  • Système d’arrosage avec réservoir à lubrifiant de 210 litres, système d’évacuation des copeaux et pistolet de nettoyage
  • Le convoyeur de copeaux à bande assure une évacuation efficace des copeaux
  • Connexion RJ45, porte USB et branchement électrique 230 V
  • Le refroidisseur d’huile de broche compense les variations de température au niveau de la broche principale. Prolonge la durée de vie de la machine
  • L’armoire électrique fermée avec échangeur de chaleur intégré contribue à une température optimale et empêche la pénétration de particules d’impuretés
  • Lampe de machine dans la zone de travail
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

Panneau de commande SIEMENS SINUMERIK 828D

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

Equipement de série :

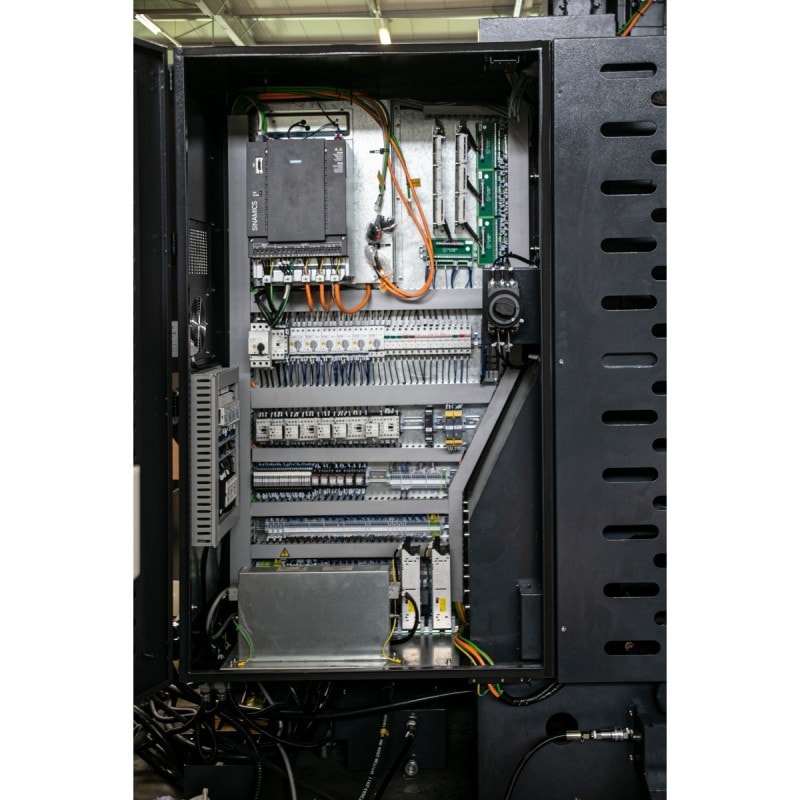

  • Armoire électrique : Armoire électrique fermée, de conception claire et aérée, avec échangeur de chaleur intégré pour une température optimale. Avec servomoteur SIEMENS. Conforme aux normes en vigueur

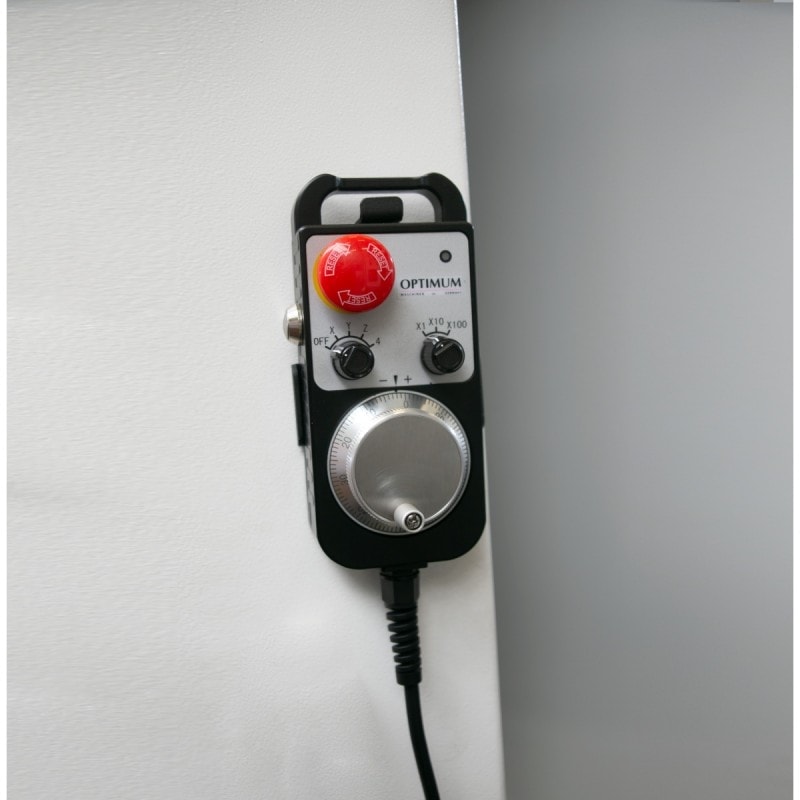

  • Satellite de commande : Pilotage déporté électronique. Réduit le temps de réglage au minimum (référencement). Bouton d'arrêt d'urgence. Bouton de validation

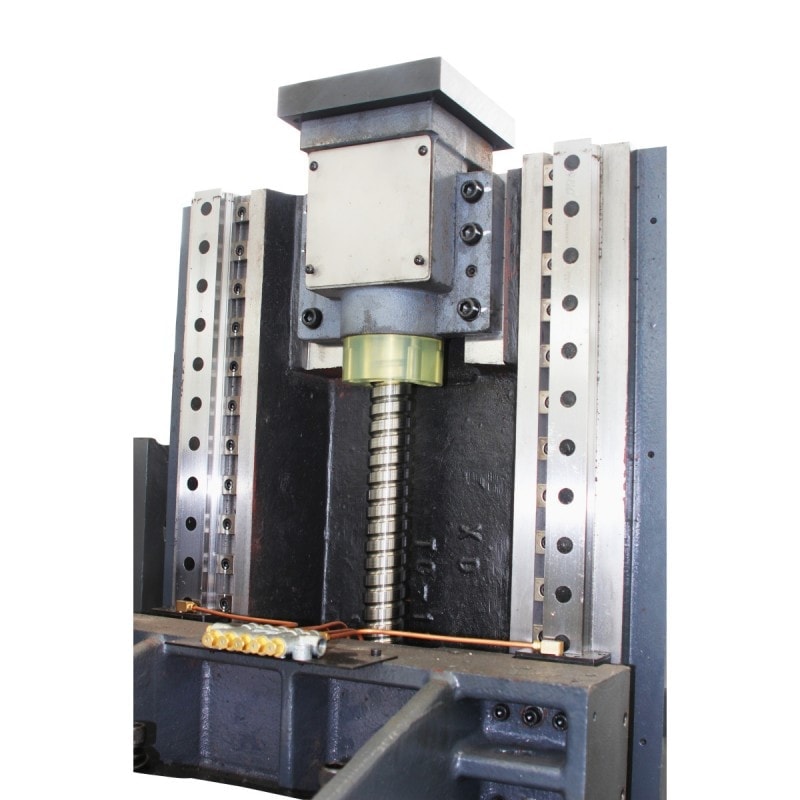

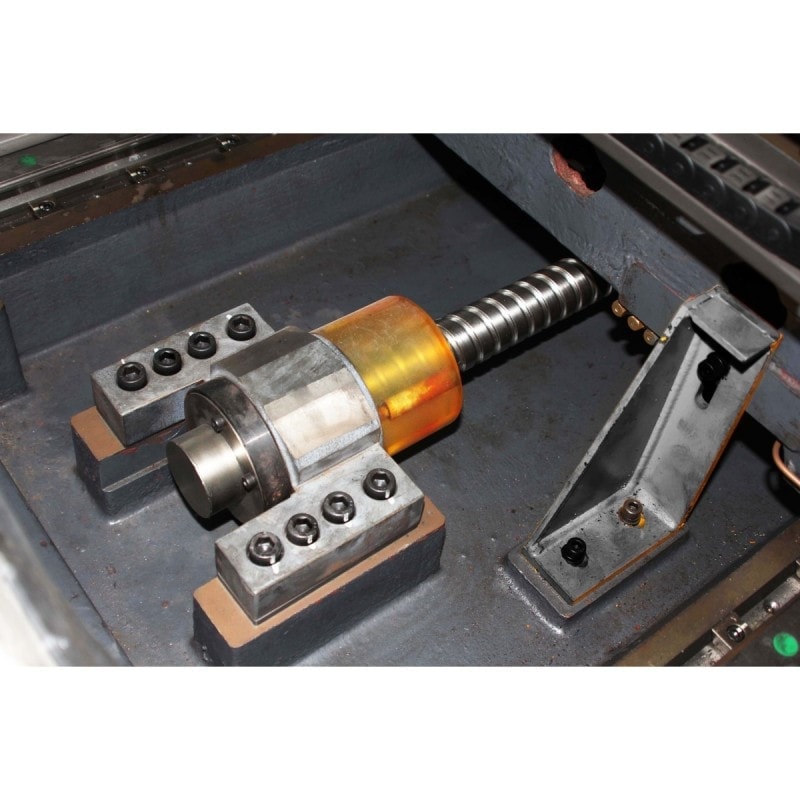

  • Vis à billes : Vis à billes pour des vitesses d’avance rapide sur tous les axes. Haute précision de positionnement et de répétabilité. Faible usure

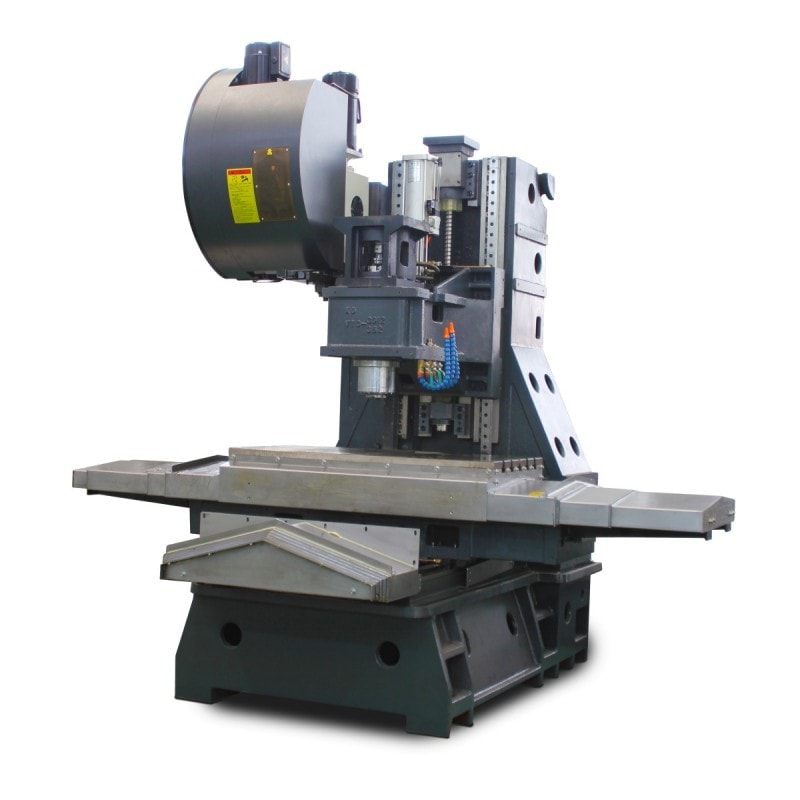

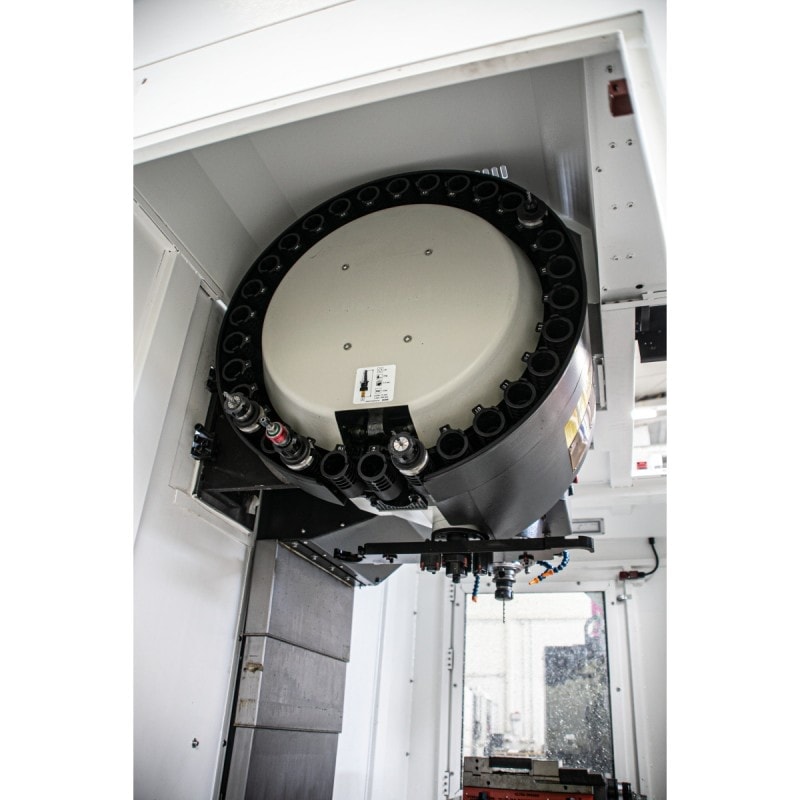

  • Changeur d'outils : Pince à double bras. 30 emplacements d’outils. Temps de changement d’outils (outil à outil dans la broche) : 2.5 secondes

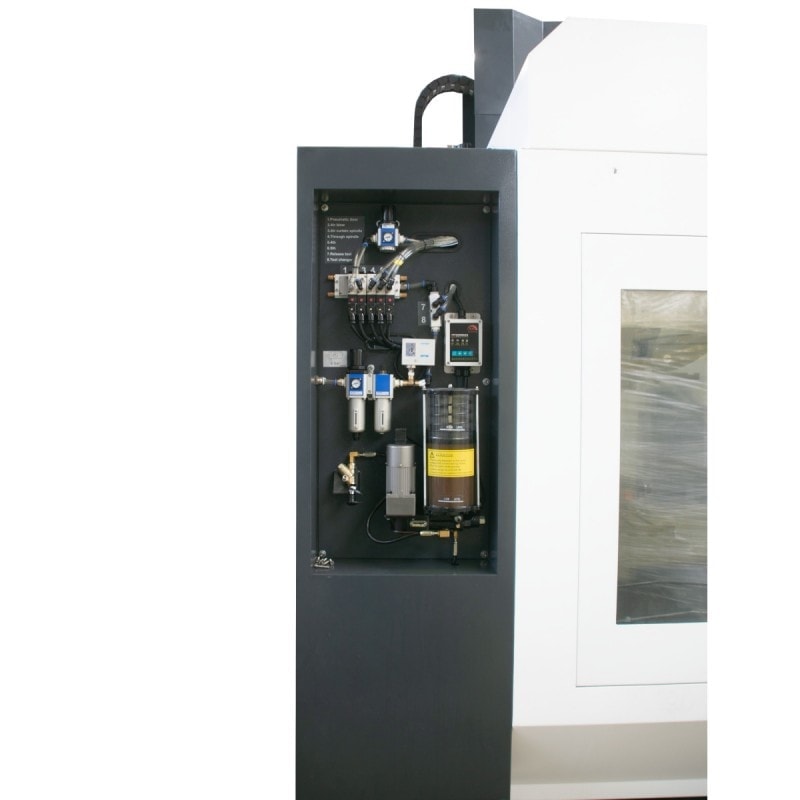

  • Lubrification par graisse : Réduit l’usure. Excellente méthode de lubrification . Peu d’entretien nécessaire. Assure une bonne durabilité
  • Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

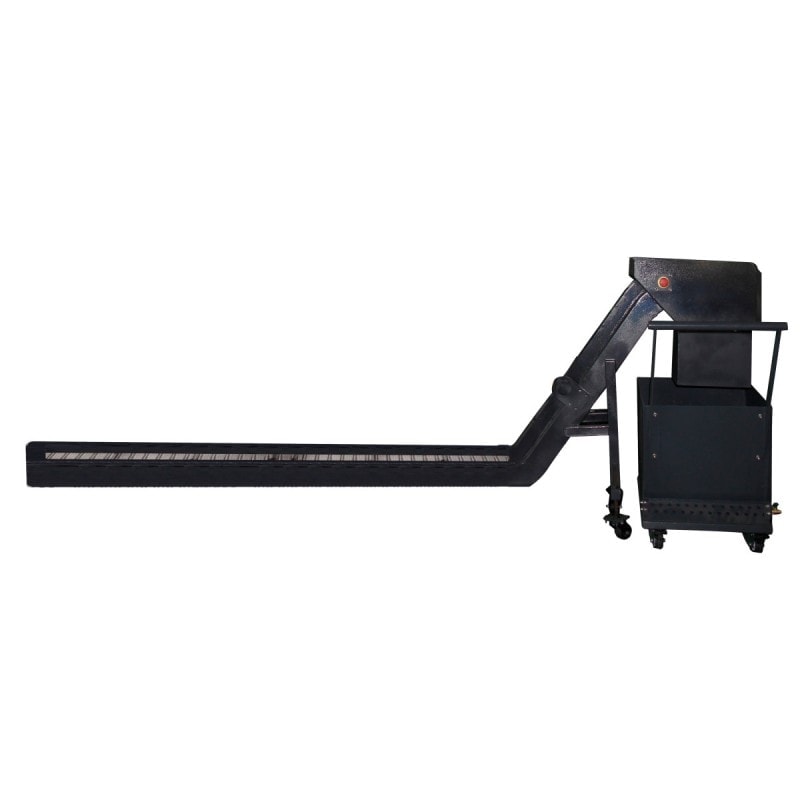

  • Convoyeur de copeaux : Convoyeur à bande. Pour une évacuation efficace des copeaux

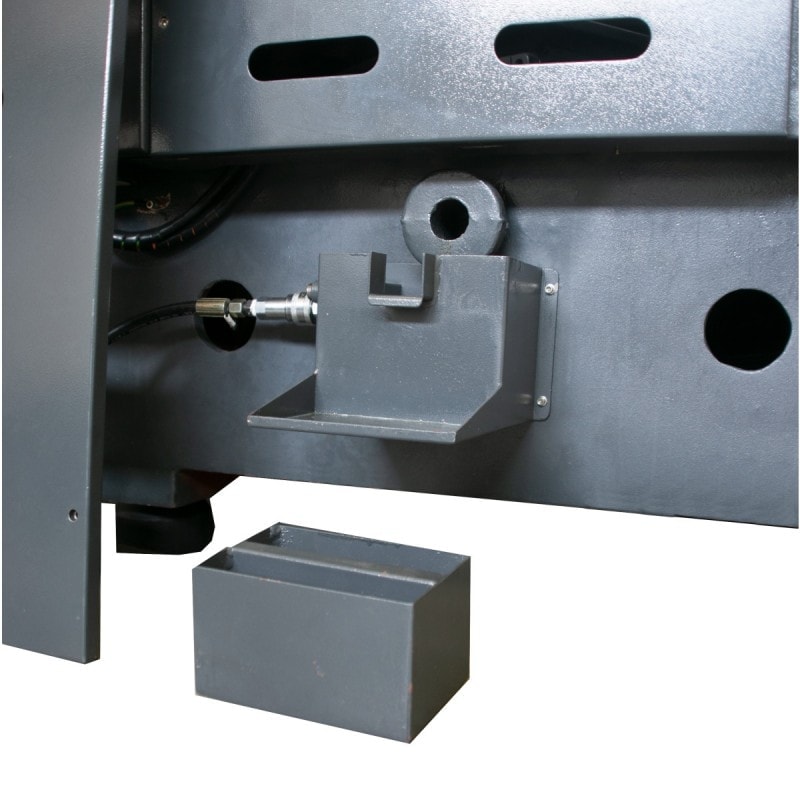

  • Séparateur d'huile/évacuateur d'huile : L’évacuateur d’huile élimine de manière fiable les huiles étrangères flottantes et les copeaux les plus fins des lubrifiants. Récipient de collecte facile à retirer
  • Système de rinçage des copeaux : Système performant de nettoyage des copeaux pour le nettoyage de la pièce et de l’espace de travail pendant et après l’usinage

Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
20 kVA
Capacité de fraisage
Capacité de surfaçage (max.)
80 mm
Capacité de fraisage en bout (max.)
38 mm
Table croisé horizontal
Longueur de la table croisée
1000 mm
Largeur de la table croisée
500 mm
Distance broche-table croisée min.
100 mm
Distance broche-table croisée
600 mm
Nombre de rainures en T
5
Taille des rainures en T
18 mm
Entraxe des rainures en T
80 mm
Charge admissible max.
350 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
450 W
Capacité du réservoir
200 l
Course
Course axe Z automatique
500 mm
Course axe Y automatique
500 mm
Course axe X automatique
800 mm
Vitesses d'avances
Vitesse d'avance rapide X
30000 mm/min.
Vitesse d'avance rapide Y
30000 mm/min.
Vitesse d'avance rapide Z
30000 mm/min
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0.005 mm
Pression d'air
Pression d'air
6 bar
Broche verticale
Attachement de broche
BT 40
Plage de vitesses
10 – 12000 T/min.
Motorisation de broche(Mode S1)
9 kW
Motorisation (Mode S6 à 30%)
15.8 kW
Couple du moteur (Mode S1)
57 Nm
Couple moteur (Mode S6 à 30%)
95 Nm
À noter
Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
Couple du moteur
Axe X
7.3 Nm
Axe Y
10.5 Nm
Axe Z
15 Nm
Changeurs d'outils
Capacité
30 Tools
Diamètre d'outil max.
75 mm
Longueur d'outil max.
300 mm
Poids d'outil max.
8 kg
Temps de changement d'outil
7.33 s
Type
Pince à double bras
Système de contrôle
Type de commande
Sinumerik 828D
Logiciel système Sinumerik 828D
SW 28x
Mémoire CNC
8 MB
Temps de changement de bloc
1 ms
Nombre d'outils
512
Anticipation (Look ahead)
150
Dimensions et poids
Longueur
3609 mm
Largeur
2173 mm
Hauteur
2845 mm
Poids net (brut)
4800 kg
