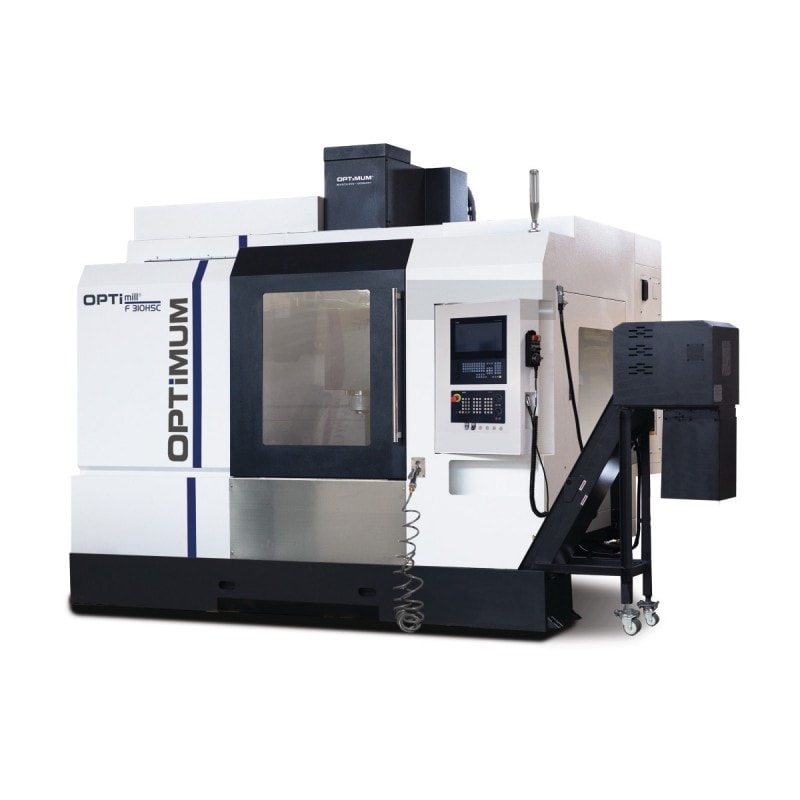

Centre d'usinage  Optimum F 310HSC

Centre d'usinage Optimum F 310HSC

Nous consulter
3511232

Puissance, vitesse, précision et longue durée de vie. COMMANDE SIEMENS SINUMERIK 828D avec PPU 290 et écran tactile de 15.6".



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine robuste et performante
  • Haute productivité
  • Excellente fiabilité

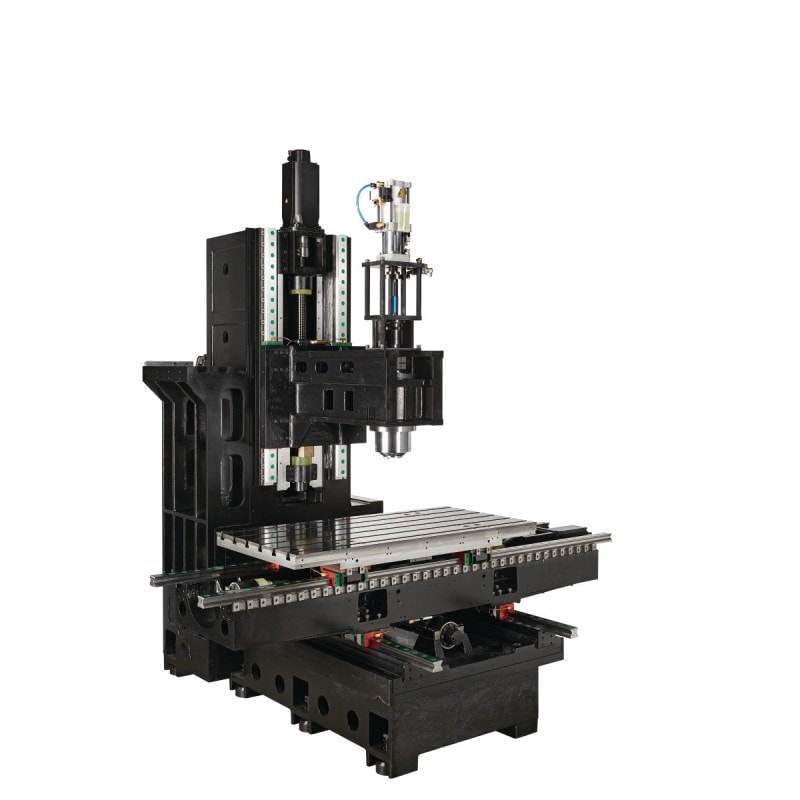

  • Bâti fortement nervuré et sans torsion
  • Rail profilé à guidage à rouleaux dans tous les axes pour des capacités de charge élevées
  • Servomoteurs à couple élevé, directement sur la vis à billes sur les trois axes
  • Vis à billes à hautes performances, rectifiées avec précision et précontraintes (Ø 40 mm x P16 x C3) pour des vitesses d’avance rapide sur tous les axes
  • Glissière de guidage télescopique sur les trois axes
  • Broche principale SK40 avec vitesse de rotation jusqu’à 10 000 T/min. avec entraînement par courroie ou avec vitesse de rotation jusqu’à 12 000 T/min. avec broche à transmission directe
  • Table croisée massive et précise avec à quatre rainures en "T", grandes dimensions et rectifiée avec précision
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Changeur d’outils à double bras avec 30 emplacements d’outils
  • Système d’arrosage avec réservoir à lubrifiant de 520 litres, système d’évacuation des copeaux et pistolet de nettoyage
  • Le convoyeur à bande assure une évacuation efficace des copeaux
  • Chariot à copeaux
  • Connexion RJ45, porte USB et branchement électrique 230 V

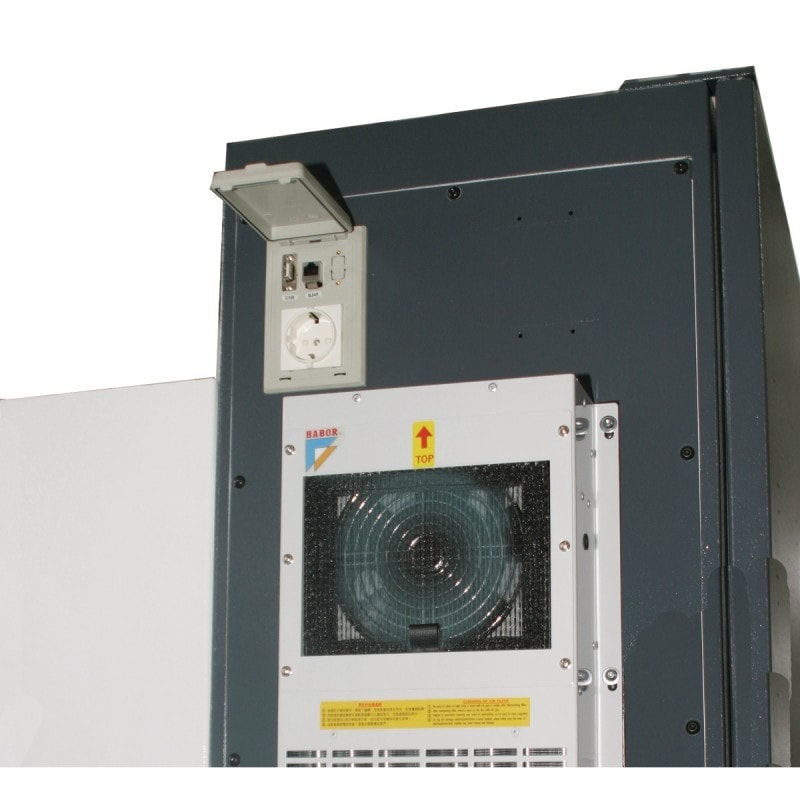

  • L’armoire électrique fermée avec échangeur de chaleur intégré contribue à une température optimale et empêche la pénétration de particules d’impuretés
  • Séparateur d’huile
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

Panneau de commande SIEMENS SINUMERIK 828 D:

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

Equipement de série :

    • Echangeur de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement. Température optimale, même en cas de températures extérieures élevées
    • Transmission par vis à billes : Classe de précision C3. Pour une grande précision de positionnement et de répétabilité. Faible usure Transmission par vis à billes avec servomoteur

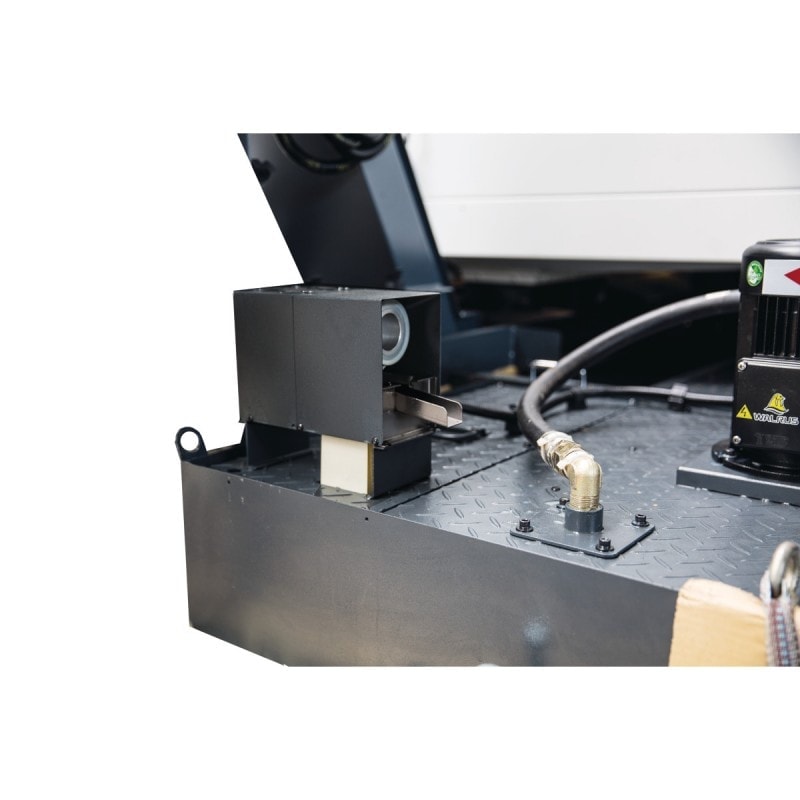

    • Séparateur d'huile/évacuateur d'huile : L’évacuateur d’huile élimine de manière fiable les huiles étrangères flottantes et les copeaux les plus fins des lubrifiants

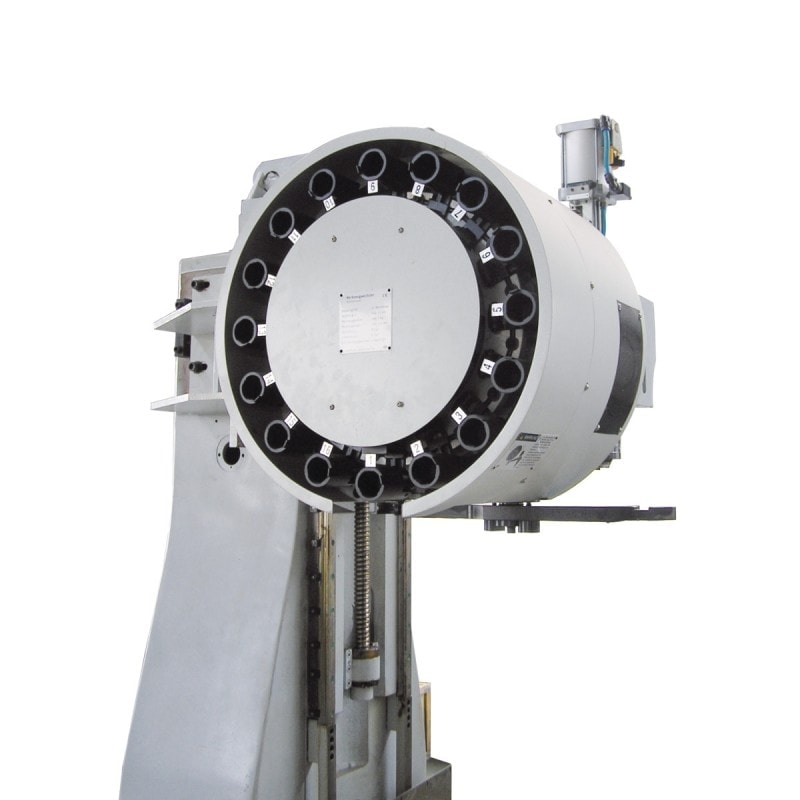

    • Système de changement d'outils : Pince à double bras avec 30 emplacements d’outils Longueur d’outil maximale 300 mm Changement d’outils (outil à outil)en 2 secondes

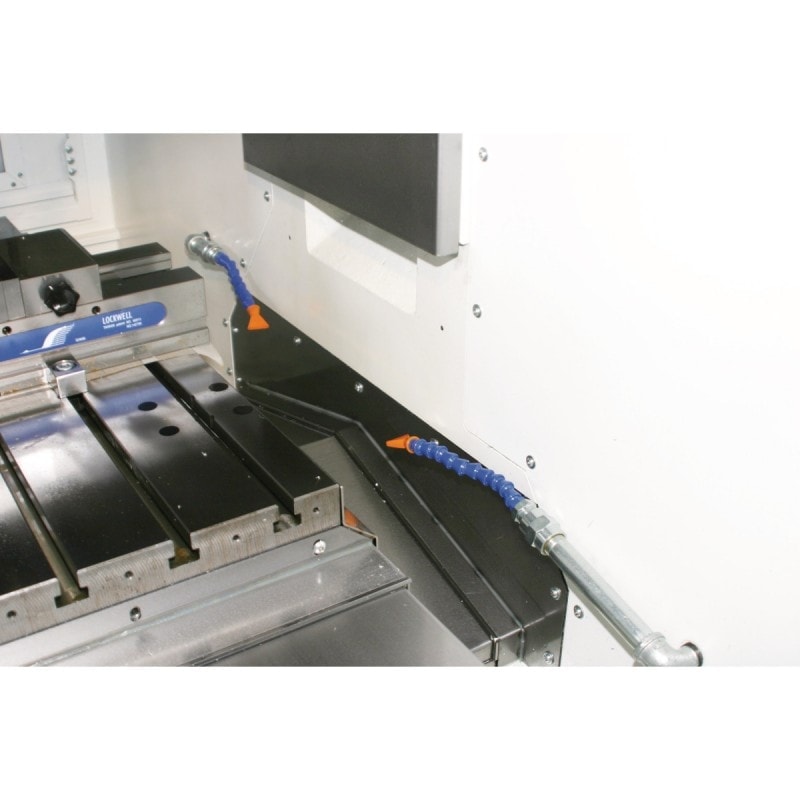

    • Système de rinçage des copeaux : Système performant de nettoyage des copeaux pour le nettoyage de la pièce et de l’espace de travail pendant et après l’usinage

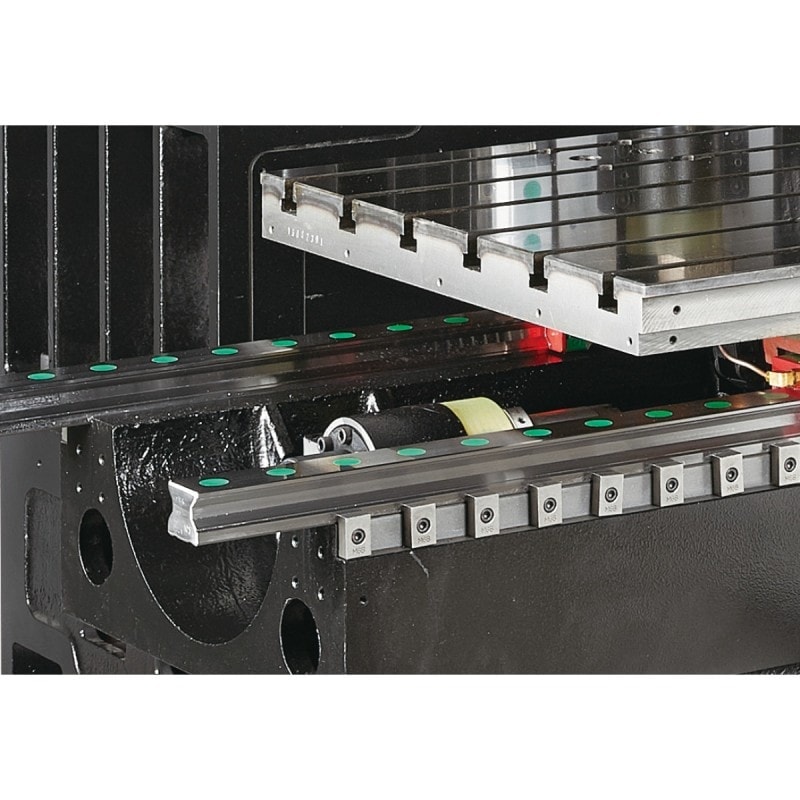

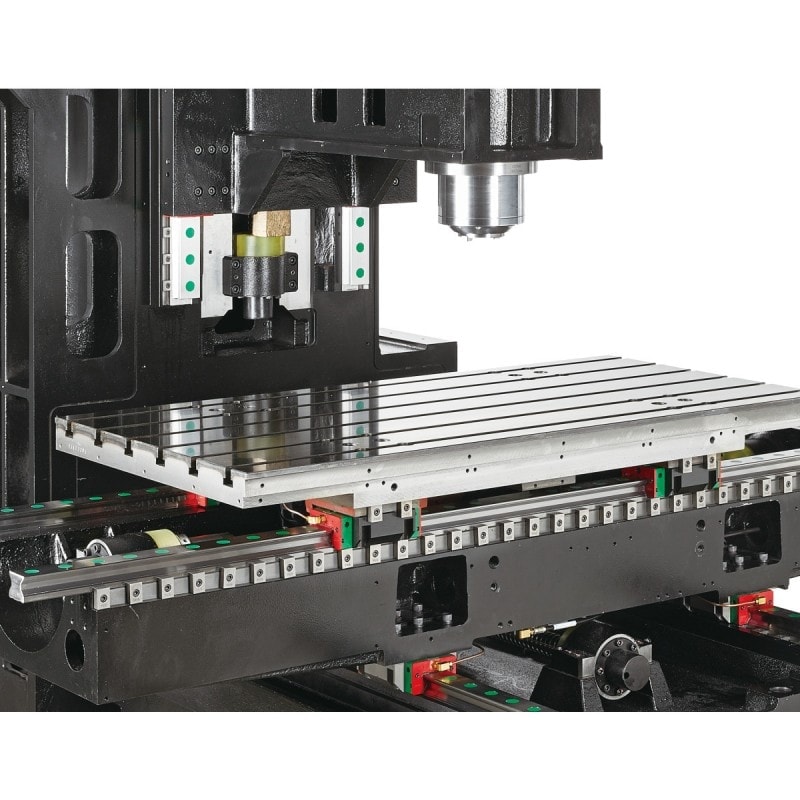

    • Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

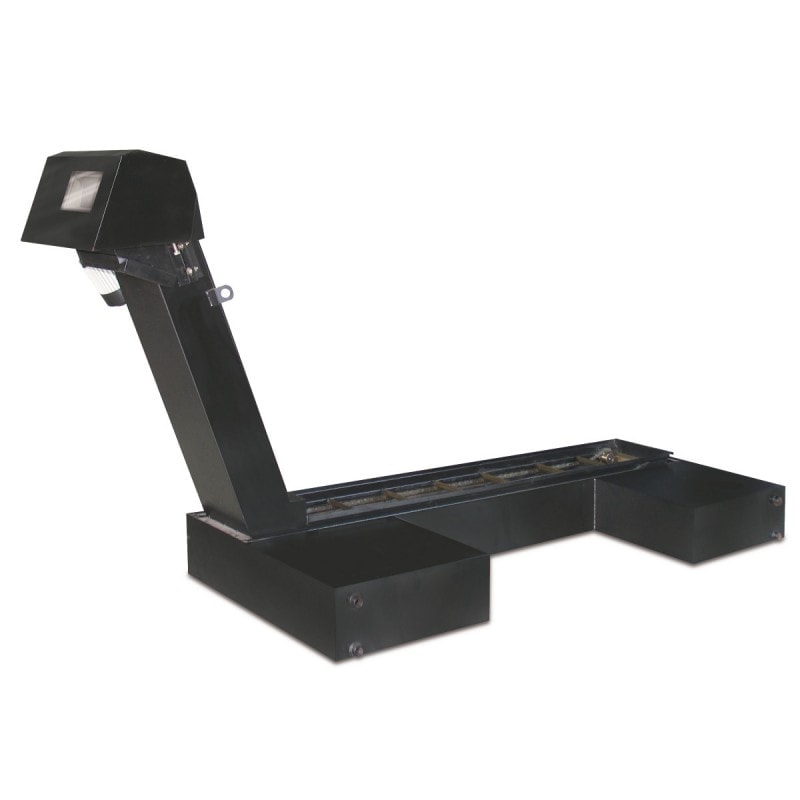

    • Convoyeur de copeaux : Convoyeur à bande. Pour une évacuation efficace des copeaux

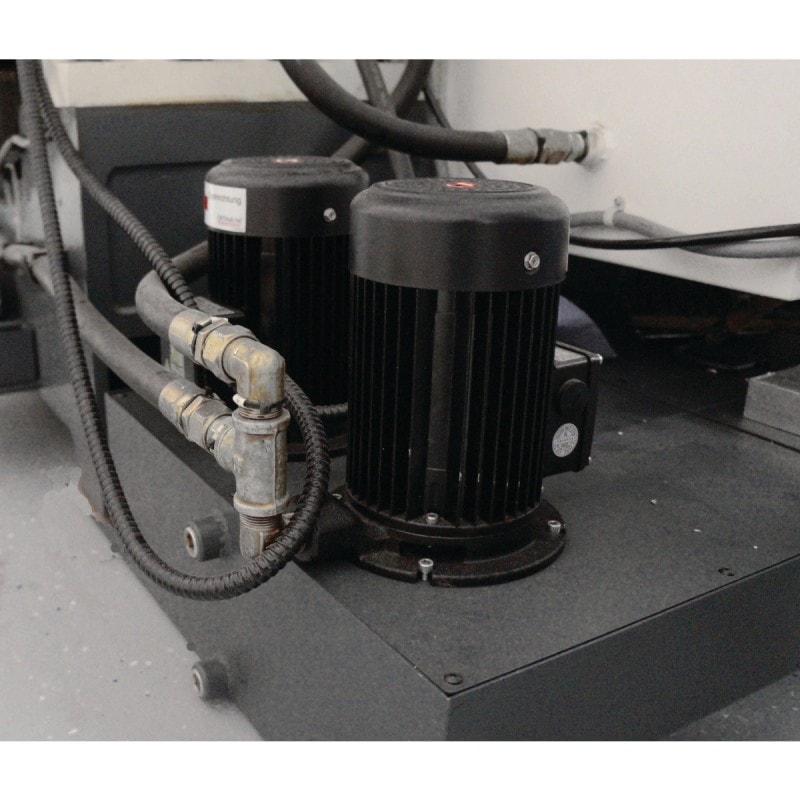

    • Système d'arrosage : Deux pompes d’arrosage de 930 W et une pompe d’arrosage de 850 W. Capacité du réservoir 520 litres

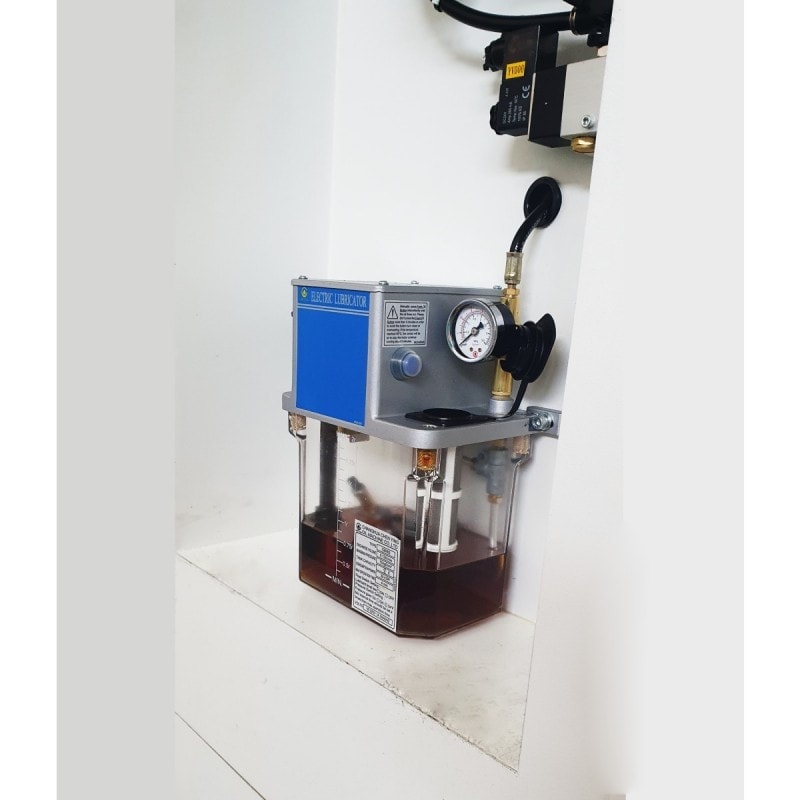

    • Système de lubrification centralisée : Prévient l’usure et les arrêts inutiles de la machine

Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
56 kVA
Capacité de fraisage
Capacité de surfaçage (max.)
63 mm
Capacité de fraisage en bout (max.)
32 mm
Table croisé horizontal
Longueur de la table croisée
1200 mm
Largeur de la table croisée
600 mm
Distance broche-table croisée min.
100 mm
Distance broche-table croisée
750 mm
Taille des rainures en T
16 mm
Nombre de rainures en T
6
Entraxe des rainures en T
100 mm
Charge admissible max.
800 kg
Course
Course axe Z automatique
600 mm
Course axe X automatique
1050 mm
Course axe Y automatique
600 mm
Broche verticale
Attachement de broche
SK 40 DIN 69871
Plage de vitesses
10000 min T/min.
Motorisation (Mode S6 à 30%)
31.4 kW
Couple moteur (Mode S6 à 30%)
200 Nm
Motorisation de broche(Mode S1)
11 kW
Couple du moteur
70 Nm
À noter
Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
Vitesses d'avances
Vitesse d'avance rapide X
30000 mm/min.
Vitesse d'avance rapide Y
30000 mm/min.
Vitesse d'avance rapide Z
30000 mm/min
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0.005 mm
Pression d'air
Pression d'air
6 bar
Couple du moteur
Axe X
18 Nm
Axe Y
18 Nm
Axe Z
27 Nm
Changeurs d'outils
Capacité
30 Tools
Diamètre d'outil max.
80 mm
Longueur d'outil max.
300 mm
Poids d'outil max.
8 kg
Type
Pince à double bras
Temps de changement d'outil
8.66 s
Force d'avance
Axe X
6,7 kN
Axe Y
6,7 kN
Axe Z
10 kN
Système de lubrification par refroidissement
Puissance système d'arrosage
930 / 850 (1 pompe) W
Capacité du réservoir
520 l
Débit du système de lubrifiant de refroidissement
155 l/min
Nombre de pompes de refroidissement
3 pompes
Système de contrôle
Type de commande
Sinumerik 828D
Logiciel système Sinumerik 828D
SW 28x
Mémoire CNC
8 MB
Temps de changement de bloc
1 ms
Anticipation (Look ahead)
150
Nombre d'outils
512
Broche
Vitesse max.
12000 T/min.
Motorisation de broche (Mode S1)
20 kW
Couple moteur (Mode S1)
96 Nm
Motorisation (Mode S6 à 30%)
50.3 kW
Couple moteur (Mode S6 à 30%)
240 Nm
Dimensions et poids
Longueur
3060 mm
Longueur max.
4319 mm
Largeur
2286 mm
Hauteur
2928 mm
Poids net (brut)
7000 kg
