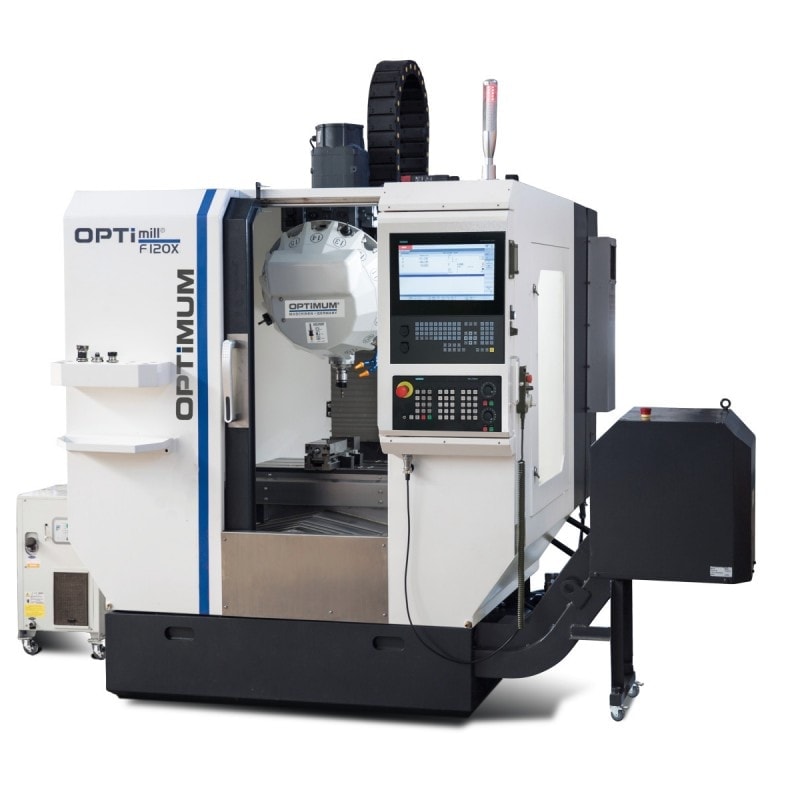

F 120x - Centre d’usinage avec COMMANDE SIEMENS SINUMERIK 828D avec PPU 290



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

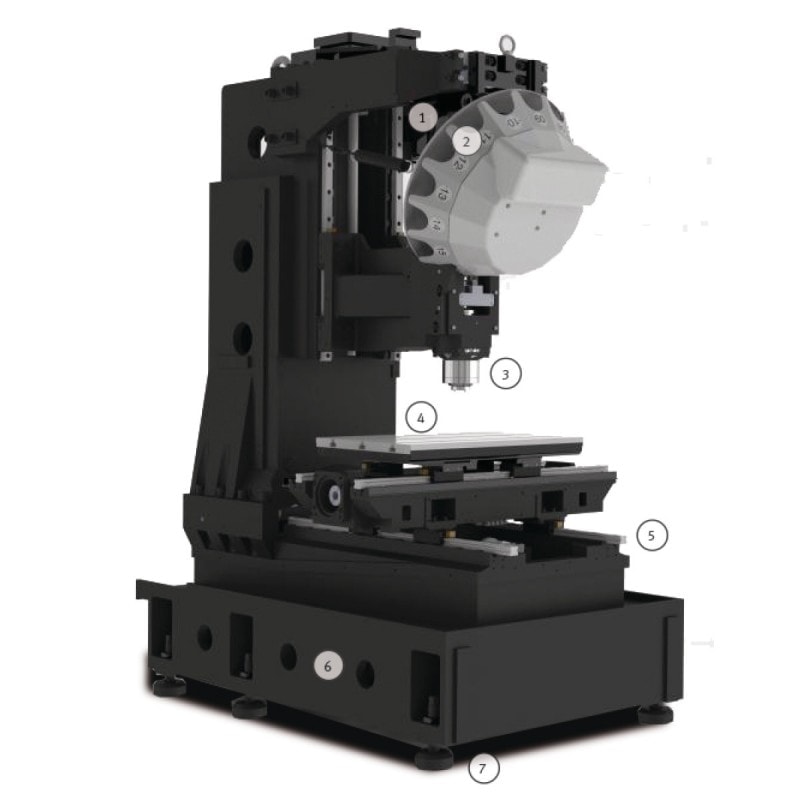

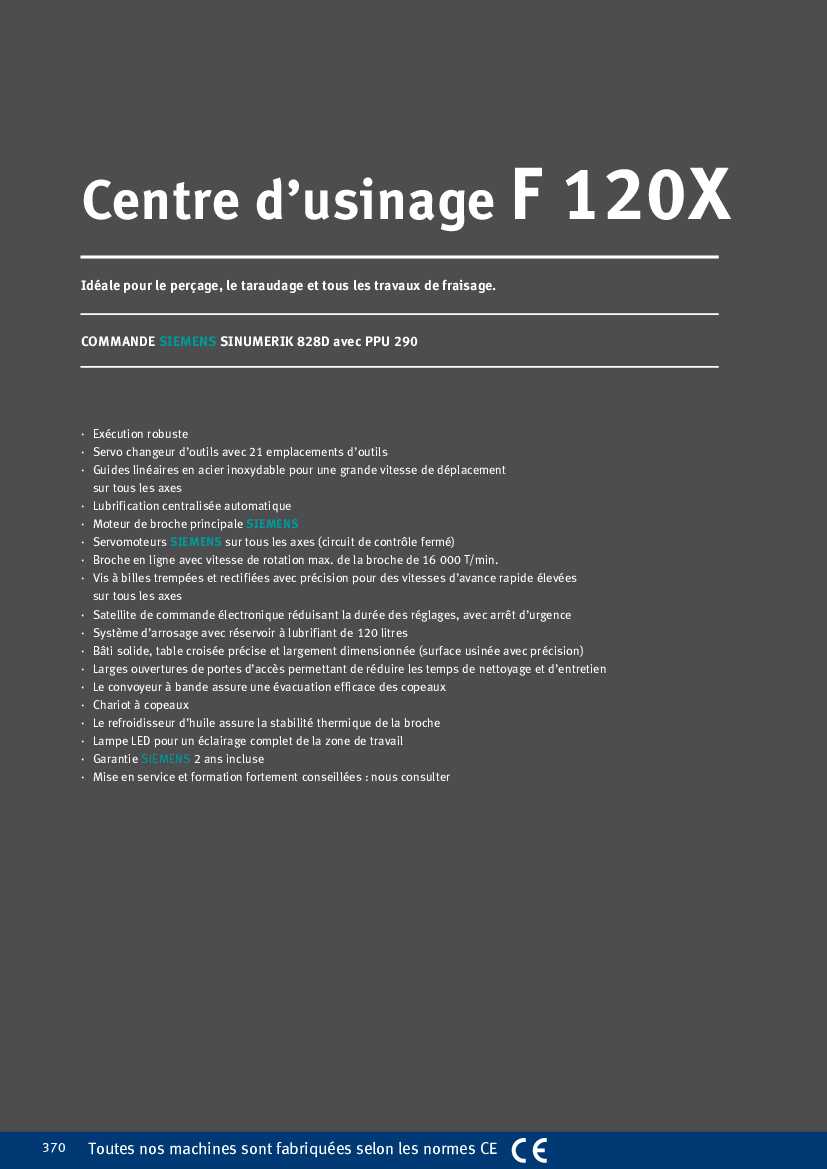

  • Exécution robuste
  • Servo changeur d’outils avec 21 emplacements d’outils
  • Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
  • Lubrification centralisée automatique
  • Moteur de broche principale SIEMENS
  • Servomoteurs SIEMENS sur tous les axes (circuit de contrôle fermé)
  • Broche en ligne avec vitesse de rotation max. de la broche de 16 000 T/min.
  • Vis à billes trempées et rectifiées avec précision pour des vitesses d’avance rapide élevées sur tous les axes
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Système d’arrosage avec réservoir à lubrifiant de 120 litres

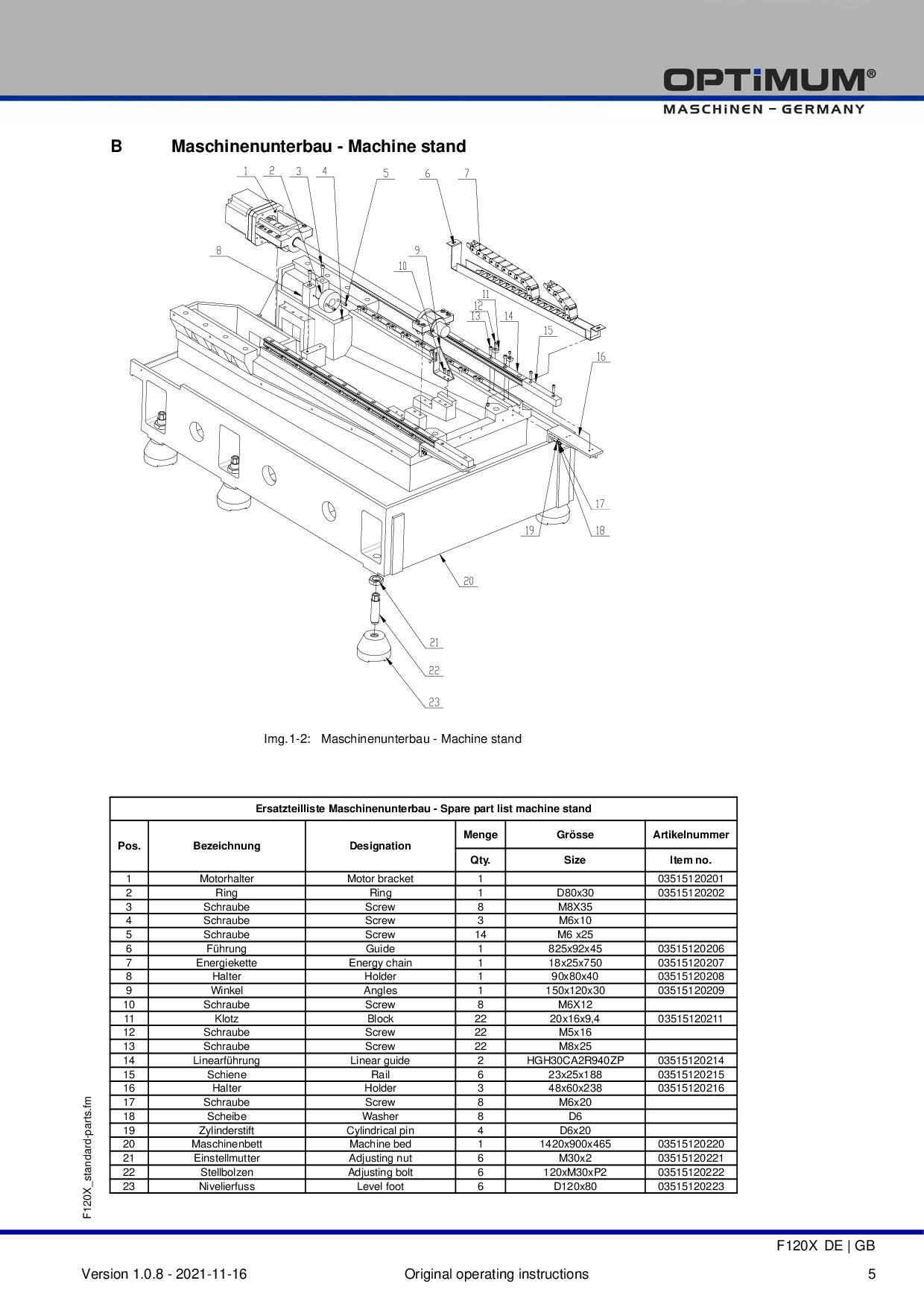

  • Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)

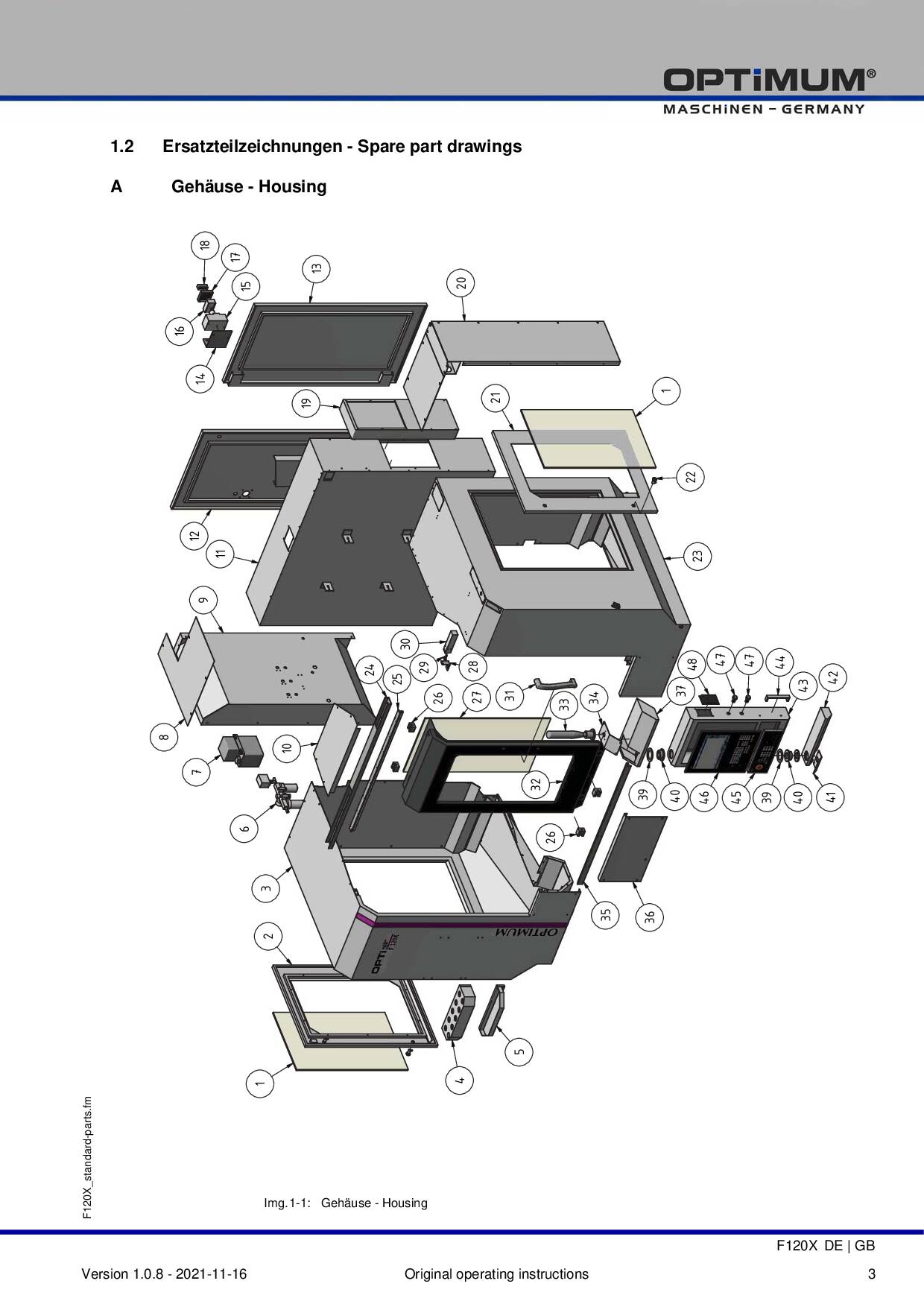

  • Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien
  • Le convoyeur à bande assure une évacuation efficace des copeaux
  • Chariot à copeaux
  • Le refroidisseur d’huile assure la stabilité thermique de la broche
  • Lampe LED pour un éclairage complet de la zone de travail
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

Panneau de commande SIEMENS SINUMERIK 828 D:

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

 Equipment de série :

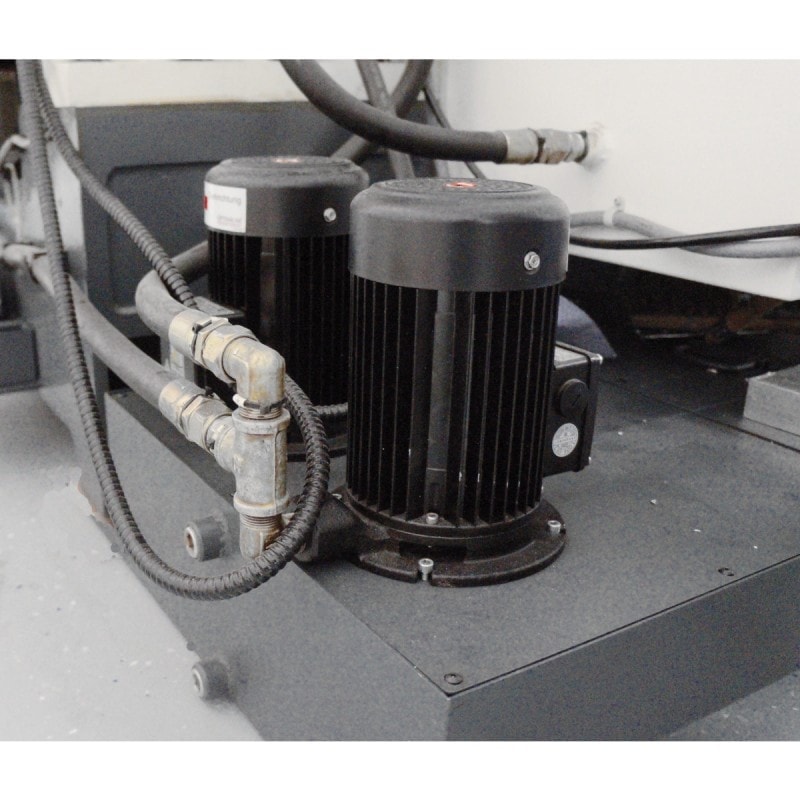

  • Système d'arrosage : Puissante pompe à liquide de refroidissement de 370 W. Capacité du réservoir 120 litres. Débit maximal 4 m3/h (66 litres par minute)

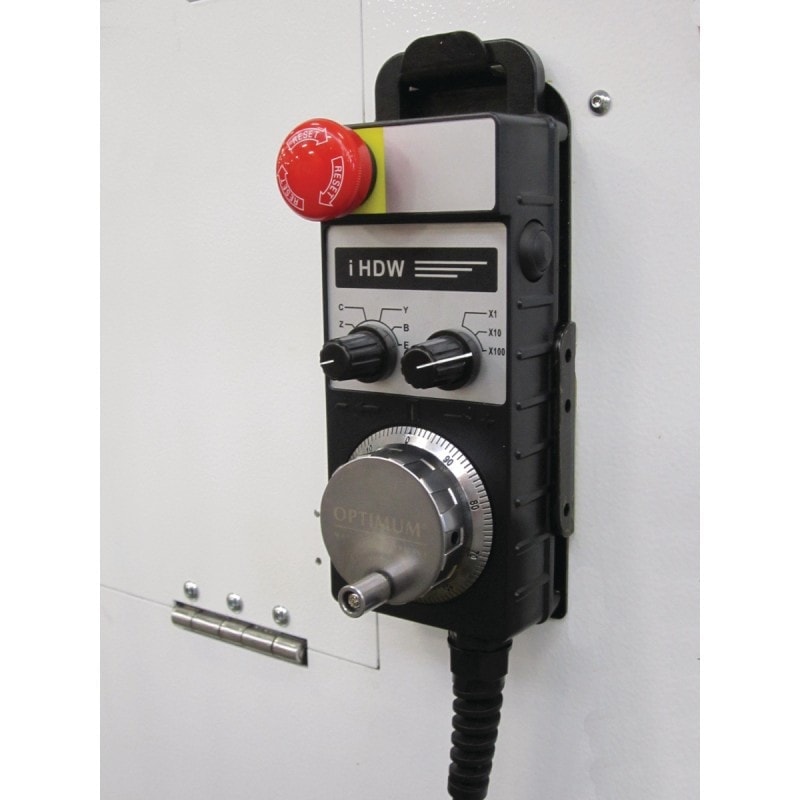

  • Satellite de commande : Pilotage déporté. Electronique. Réduit le temps de réglage au minimum (référencement). Bouton d'arrêt d'urgence. Bouton de validation

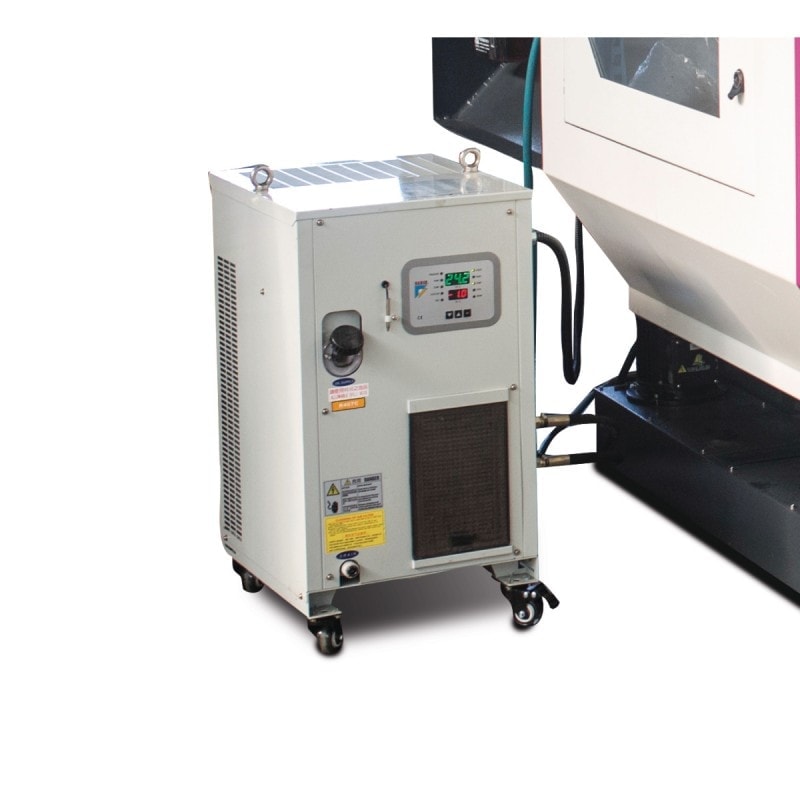

  • Refroidisseur d'huile de broche : Empêche la déformation thermique de la broche et de l’axe de broche. Dissipation optimale de la chaleur et stabilité dimensionnelle. Prolonge la durée de vie de la machine

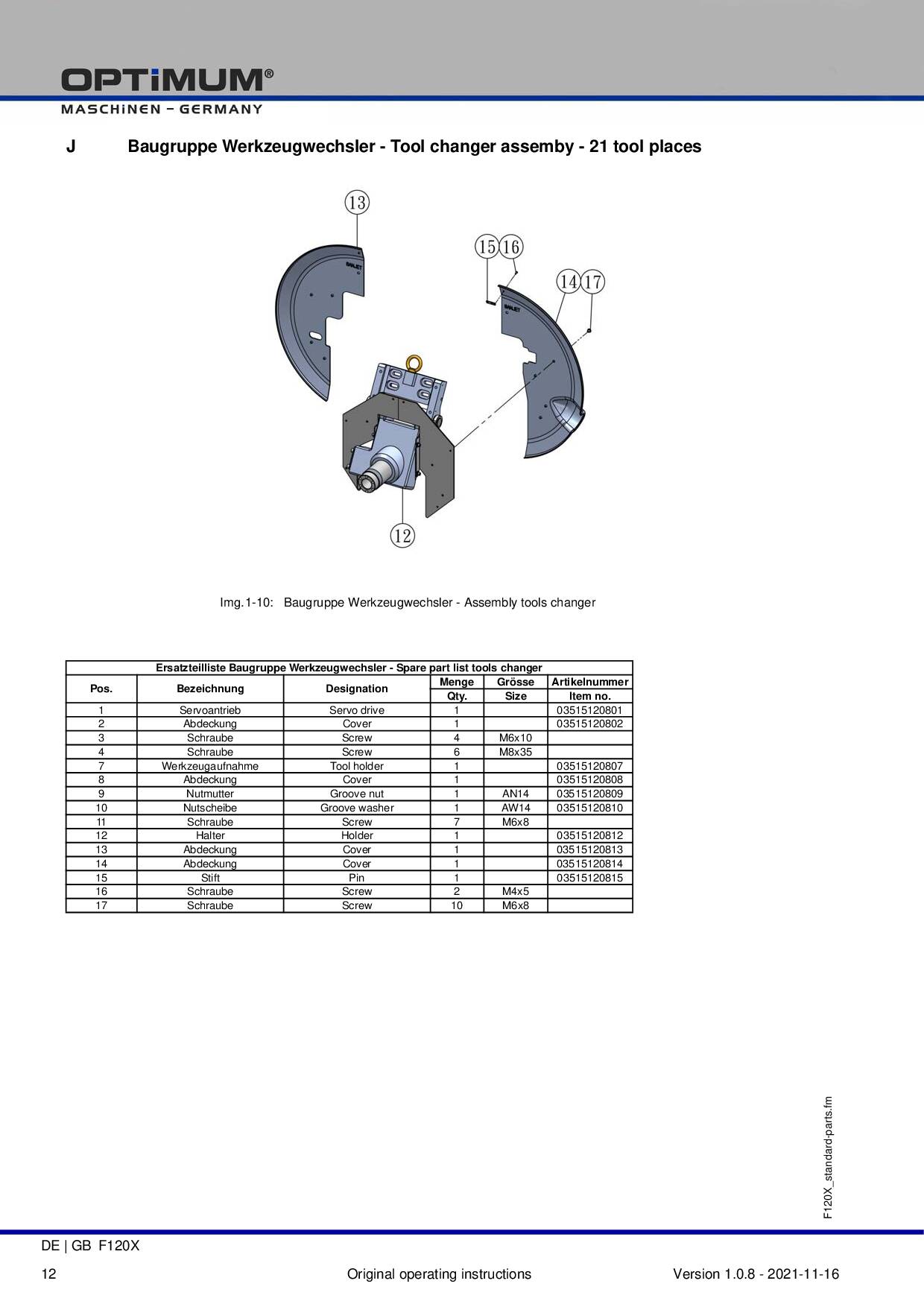

  • Système de changement d'outils :

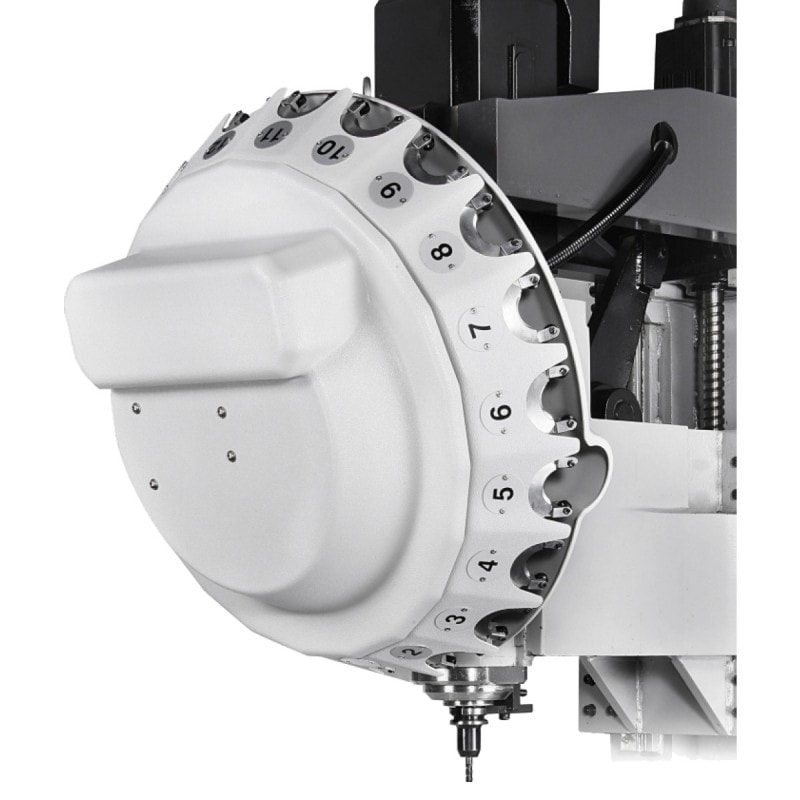

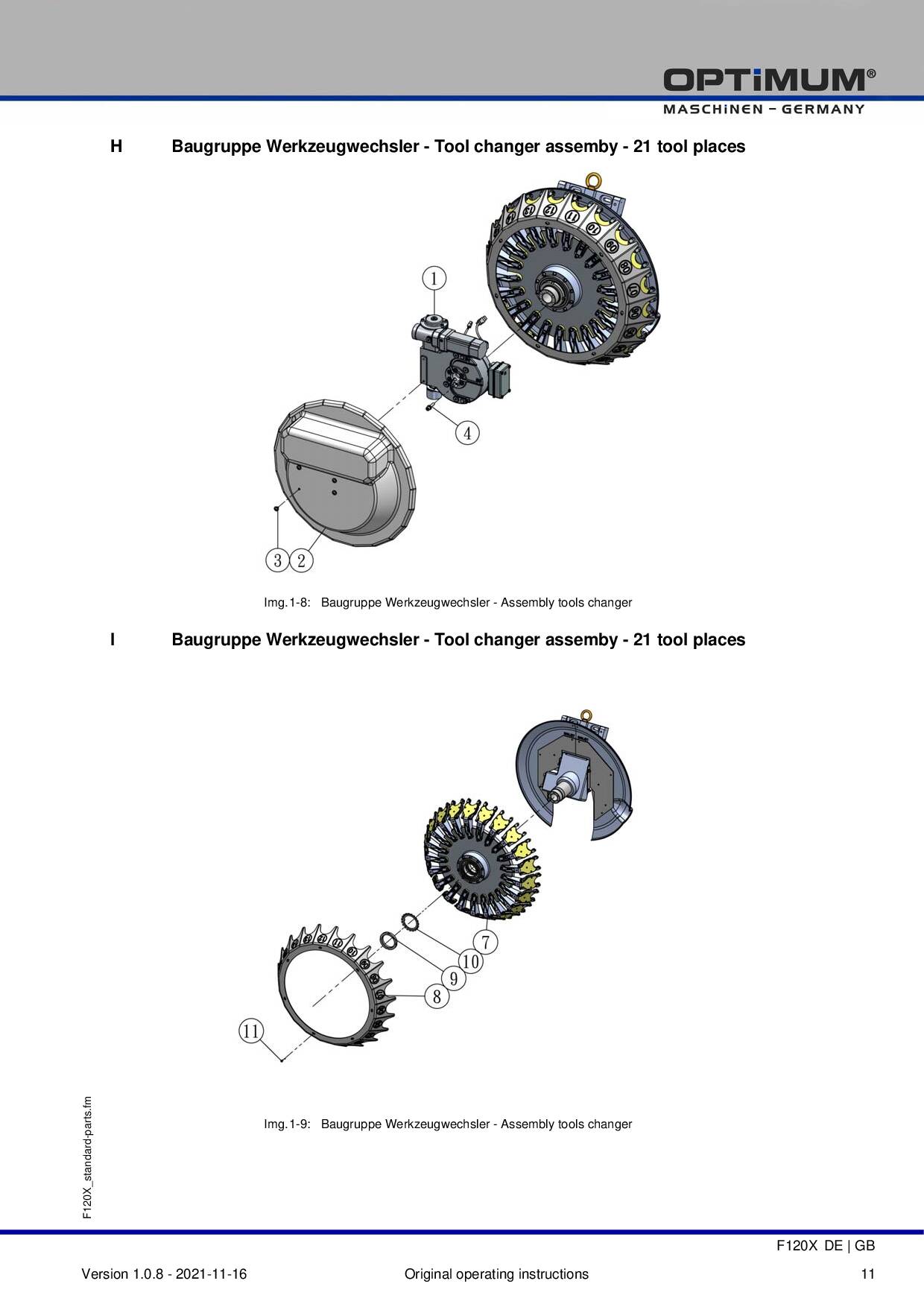

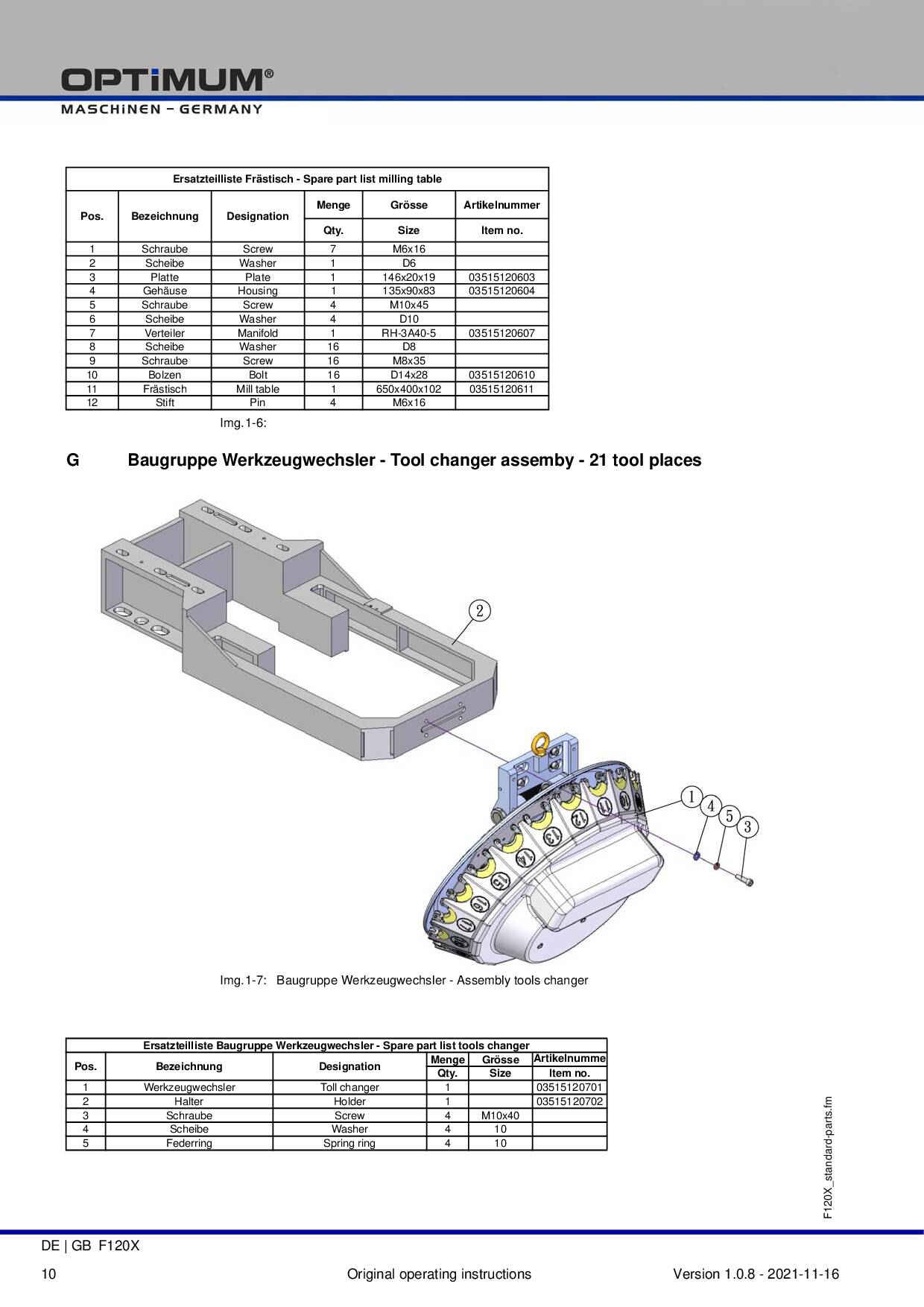

  • Servo - changeur d’outils : 21 emplacements d’outils. Temps de changement d’outil : outil à outil dans la broche : 0.5 seconde

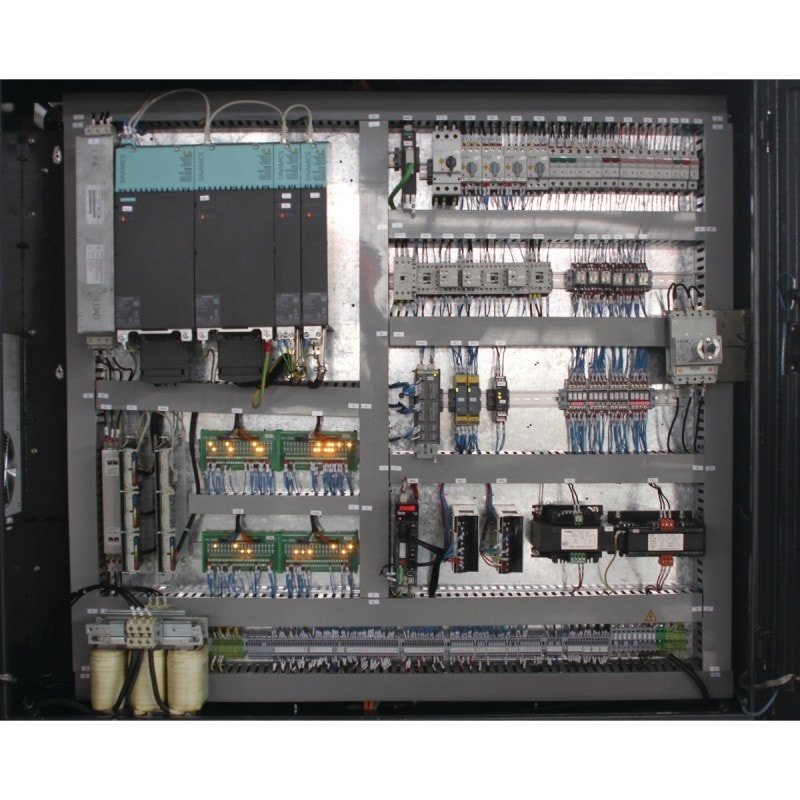

  • Armoire électrique :
  • Avec servomoteur SIEMENS : Conforme aux normes en vigueur. Le câblage avec marquage individuel des conducteurs et le schéma électrique fourni facilitent les travaux de maintenance et les diagnostics

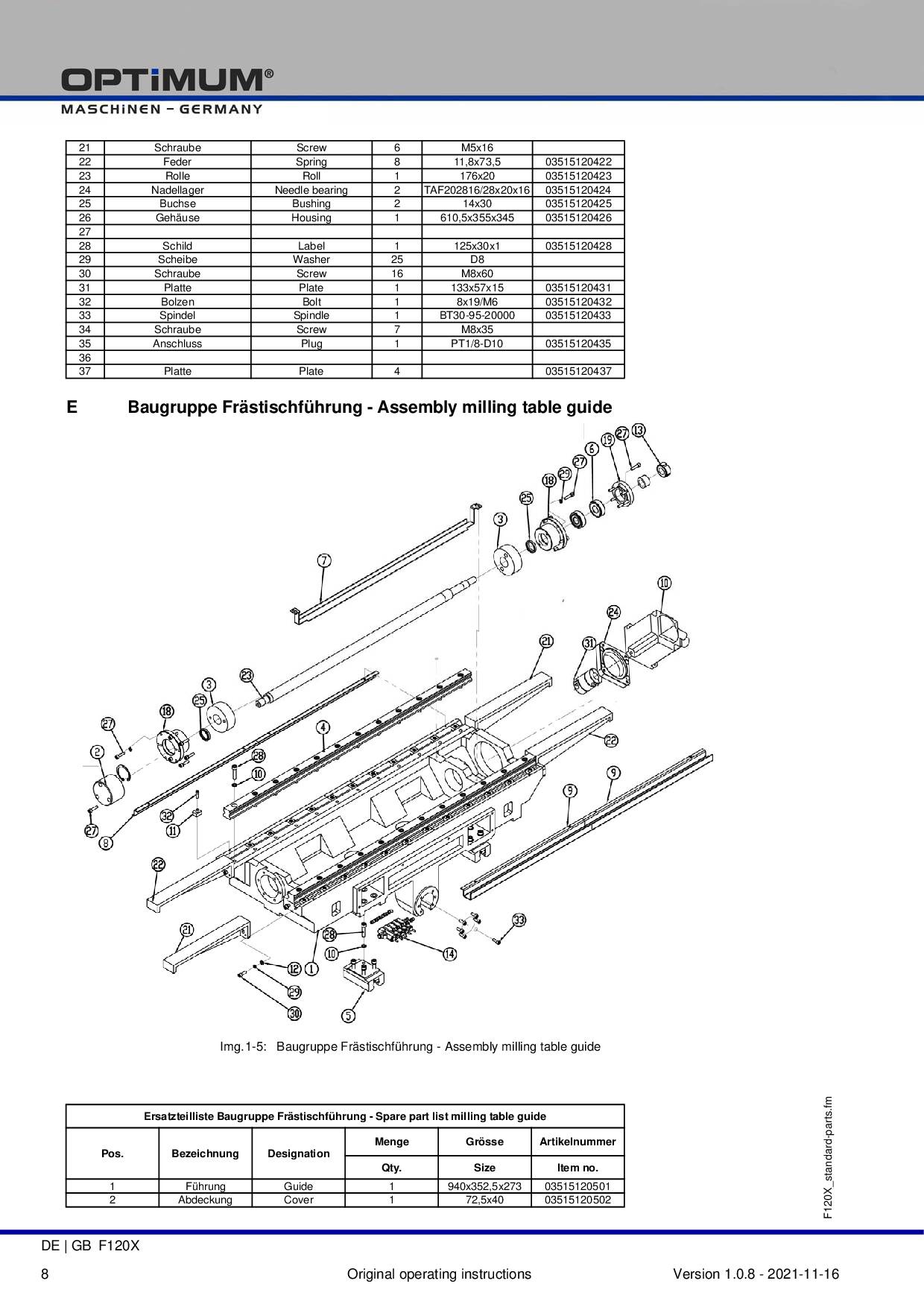

  • Guide linéaire : Rigidité statique et dynamique maximale : Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

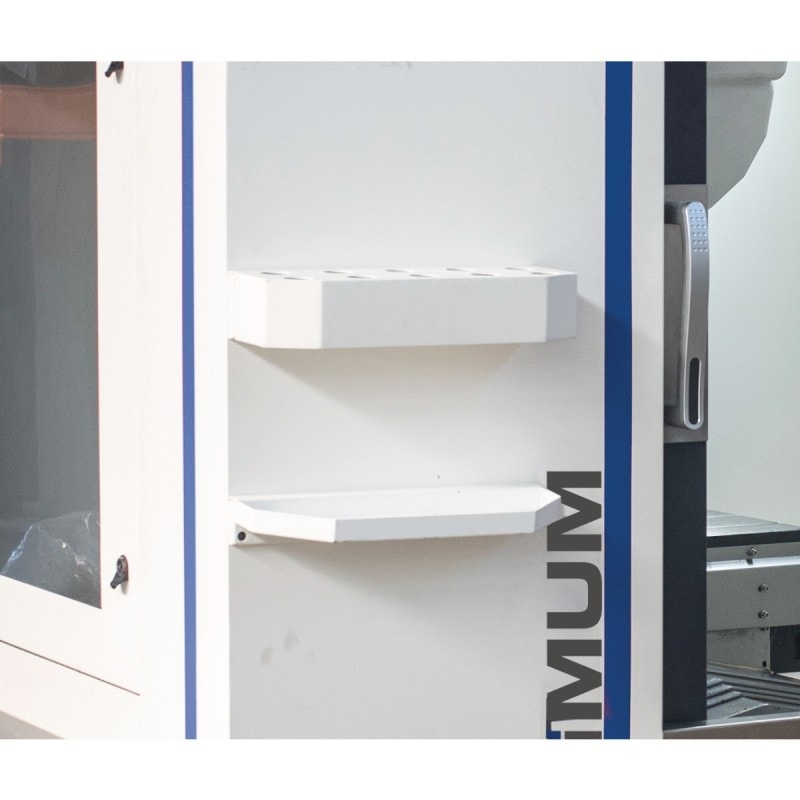

  • Etagères : Étagère de rangement. Étagère à outils pour un rangement propre et bien ordonné des outils. À portée de main sur la machine

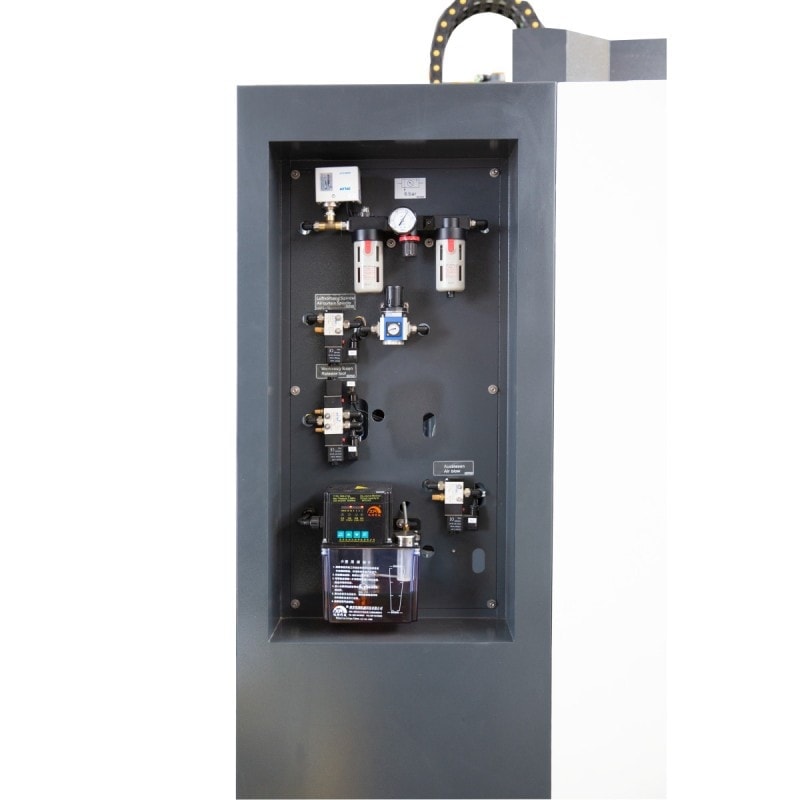

  • Système de lubrification : Prévient l’usure et les arrêts inutiles de la machine

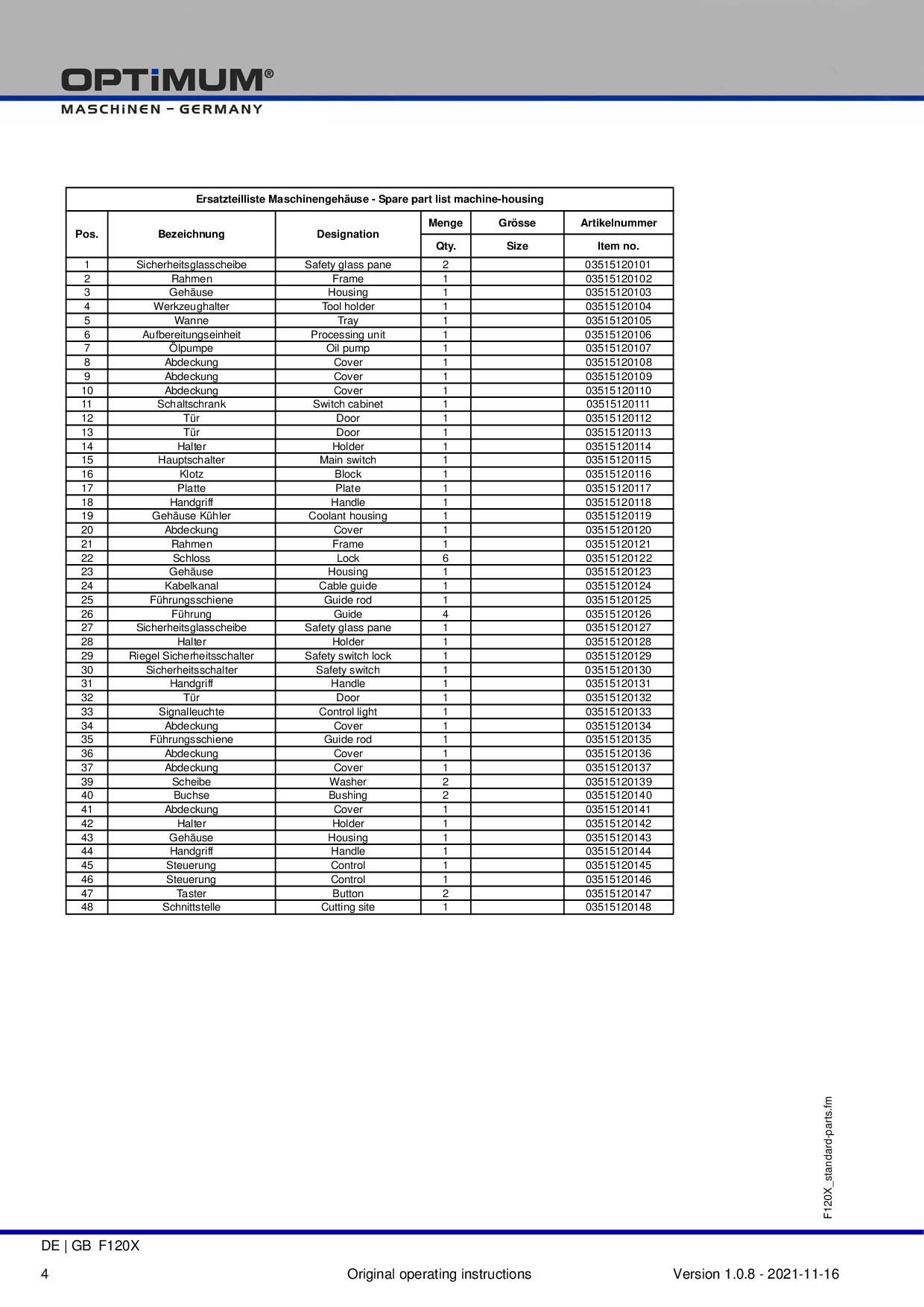

Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
45 kVA
Capacité de fraisage
Capacité de surfaçage (max.)
63 mm
Capacité de fraisage en bout (max.)
25 mm

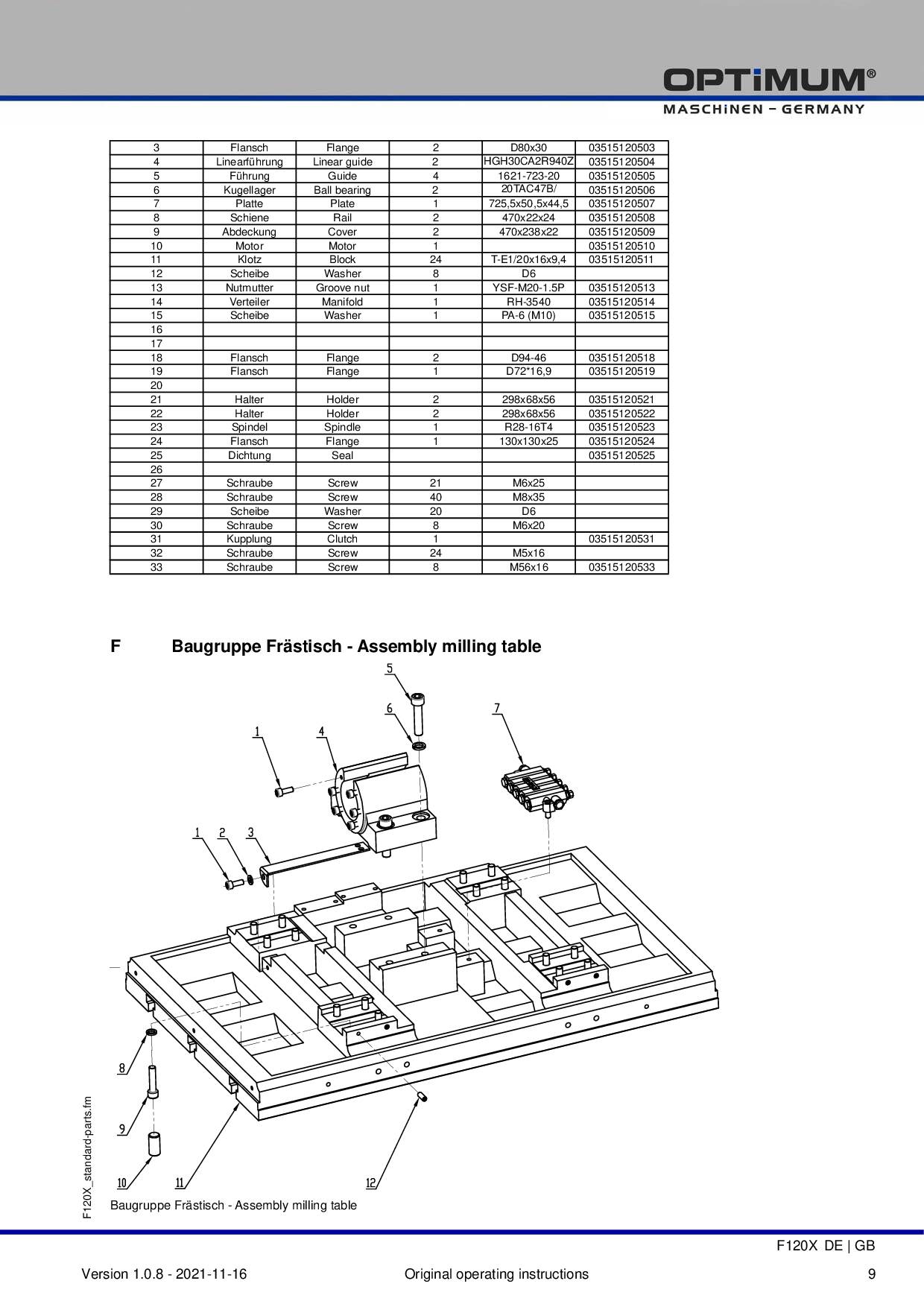

Table croisé horizontal
Longueur de la table croisée
650 mm
Largeur de la table croisée
400 mm
Distance broche-table croisée min.
150 mm
Distance broche-table croisée
450 mm
Taille des rainures en T
14 mm
Nombre de rainures en T
3
Entraxe des rainures en T
125 mm
Charge admissible max.
250 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
370 W
Capacité du réservoir
120 l
Course

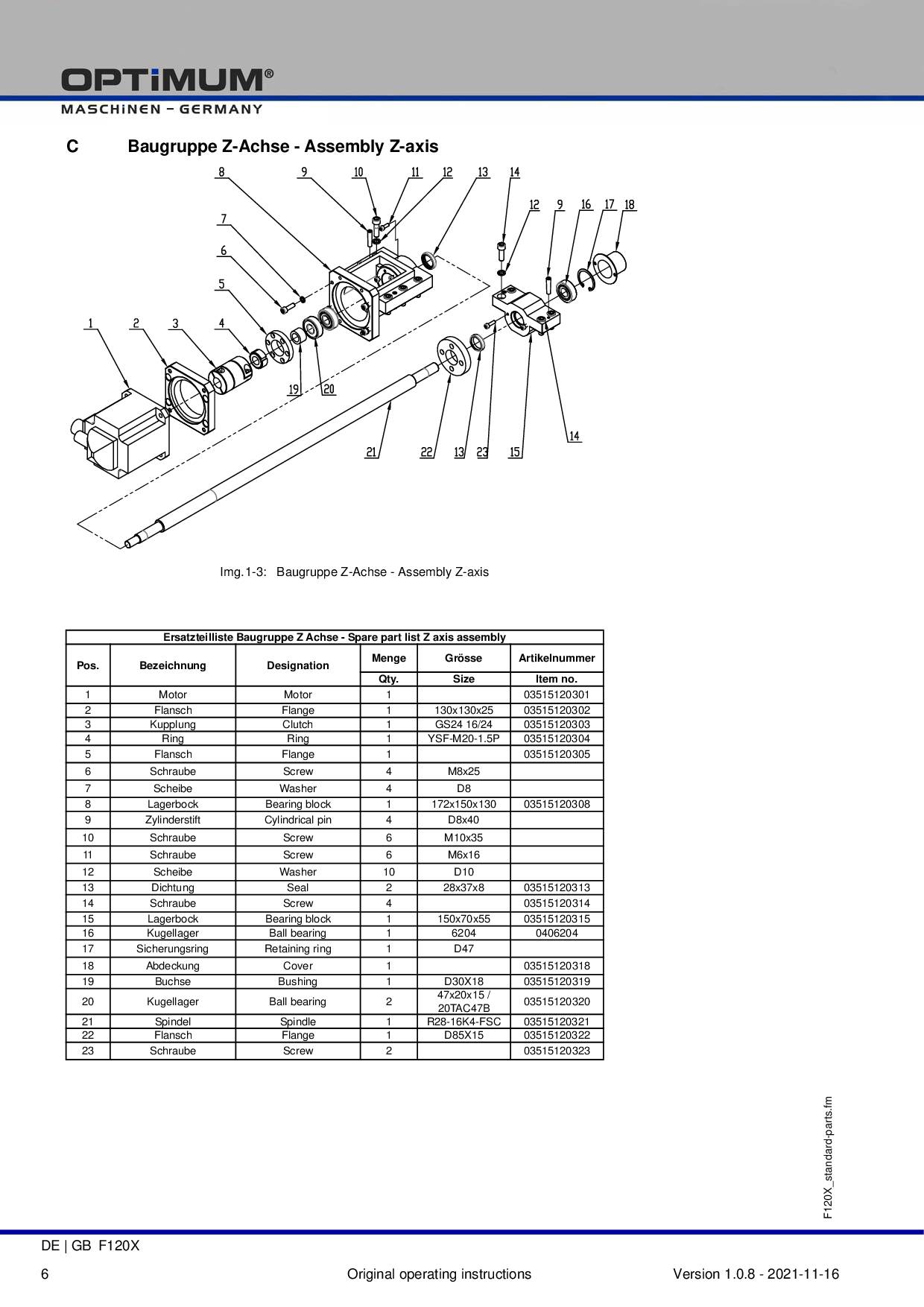

Course axe Z automatique
300 mm
Course axe Y automatique
400 mm
Course axe X automatique
500 mm

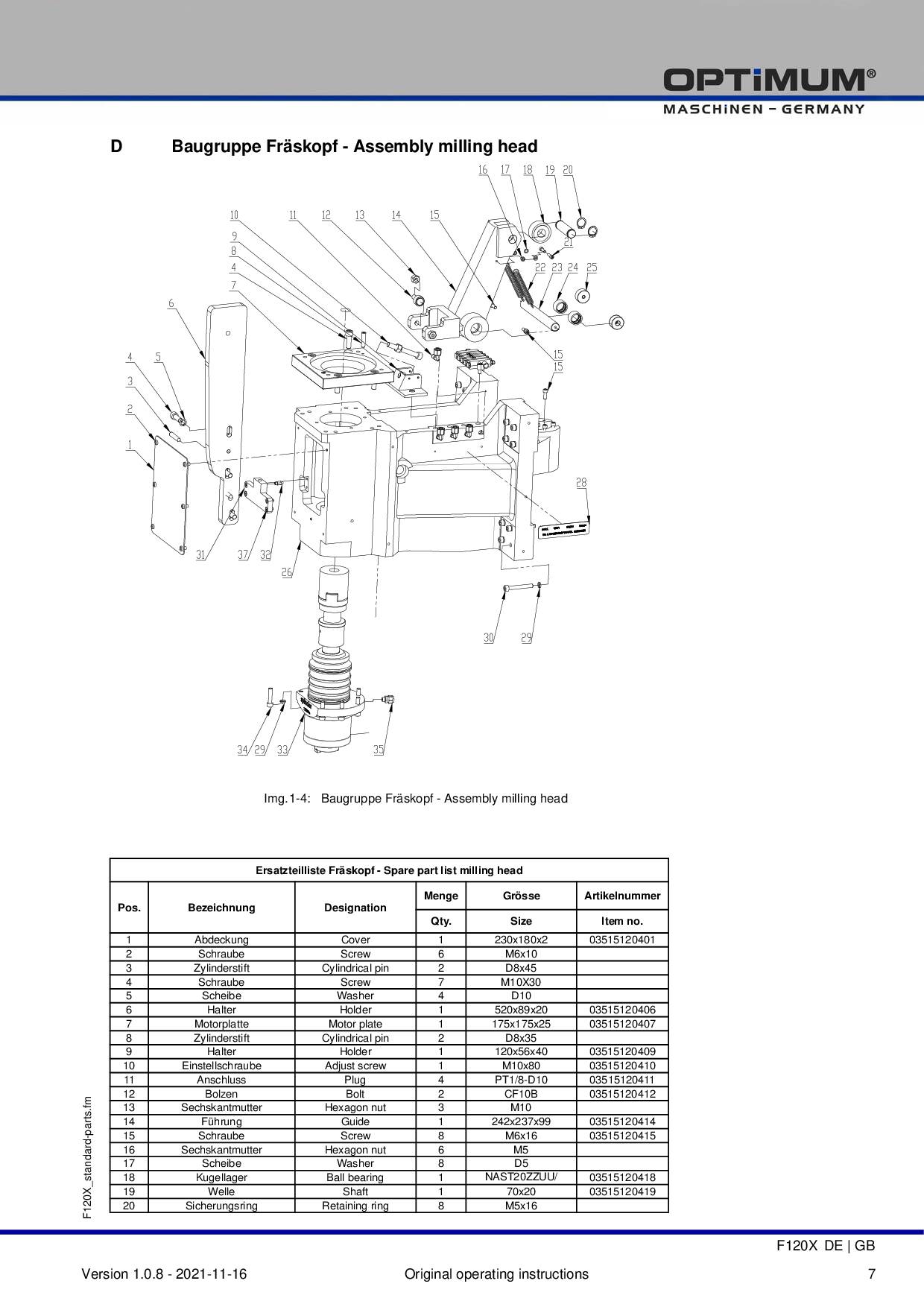

Broche verticale
Attachement de broche
BT 30
Plage de vitesses
16000 T/min.
Motorisation (Mode S6 à 30%)
22.8 kW
Couple du moteur (Mode S1)
38 Nm
Motorisation de broche(Mode S1)
12 kW
Couple moteur (Mode S6 à 30%)
116 Nm
À noter
Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
Centre de la broche verticale vers le couvercle de l'axe Z
400 mm
Pression d'air
Pression d'air
6 bar
Puissance moteur des avances
Puissance du moteur d'entraînement de l'axe X
2.32 kW
Puissance moteur d'entraînement de l'axe Y
2.32 kW
Puissance du moteur d'entraînement de l'axe Z
3.3 kW
Motorisation Axe X (Mode S6 à 30%)
4.1 kW
Motorisation Axe Y (Mode S6 à 30%)
4.1 kW
Motorisation Axe Z (Mode S6 à 30%)
6.5 kW
Vitesses d'avances
Vitesse d'avance rapide X
40000 mm/min.
Vitesse d'avance rapide Y
40000 mm/min.
Vitesse d'avance rapide Z
40000 mm/min.
Précision de fraisage
Précision de la répétabilité
± 0.006 mm
Précision du positionnement
± 0.005 mm
Couple du moteur
Axe X
7.4 Nm
Axe Y
7.4 Nm
Axe Z
10.5 Nm
Couple moteur Axe X (Mode S6 à 30%)
14 Nm
Couple moteur Axe Y (Mode S6 à 30%)
14 Nm
Couple moteur Axe Z (Mode S6 à 30%)
21 Nm
Changeurs d'outils
Capacité
21 Tools
Diamètre d'outil max.
80 mm
Longueur d'outil max.
80 mm
Poids d'outil max.
3 kg
Temps de changement d'outil
7.33 s
Type
Servo
Système de contrôle
Type de commande
Sinumerik 828D
Logiciel système Sinumerik 828D
SW 28x
Mémoire CNC
8 MB
Temps de changement de bloc
1 ms
Anticipation (Look ahead)
150
Nombre d'outils
512
Vitesse d'alimentation
Accélération Axes X, Y, Z
2 m/s²

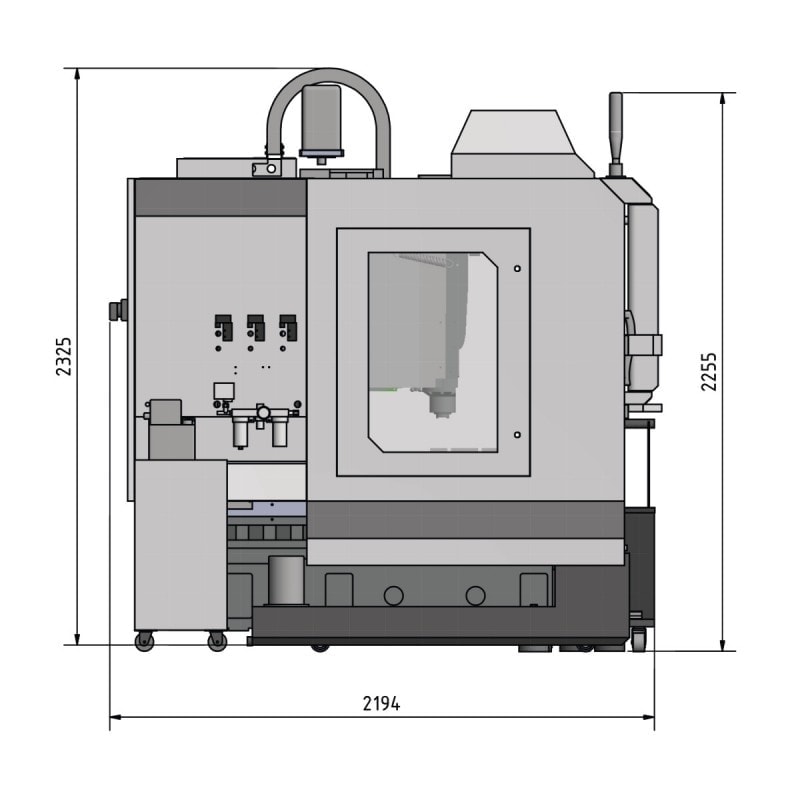

Dimensions et poids

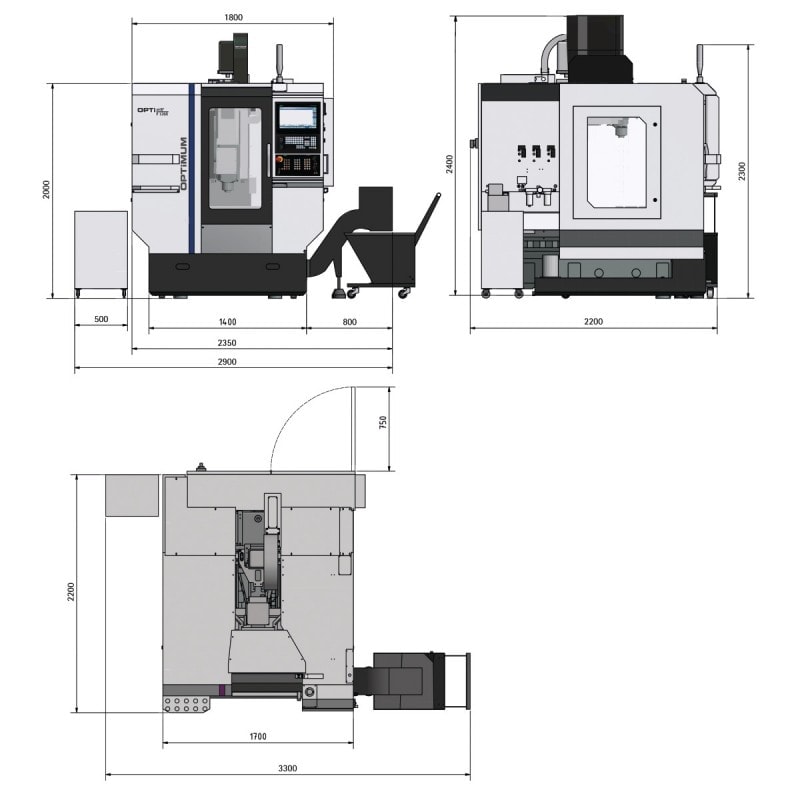

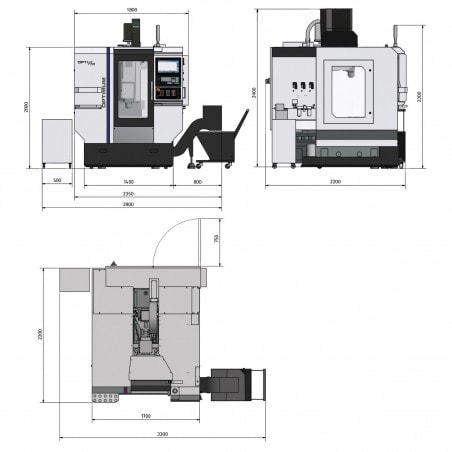

Longueur
2315 mm
Largeur
2194 mm
Hauteur
2325 mm
Poids net (brut)
3800 kg
