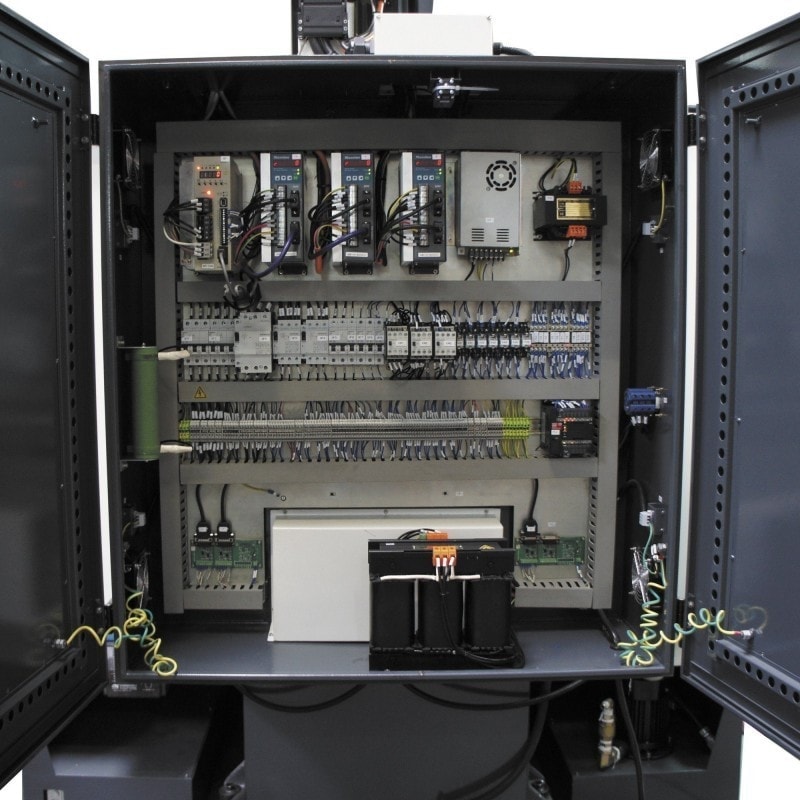

Armoire électrique de la fraiseuse à commande numérique  Optimum F 80 - 3501080

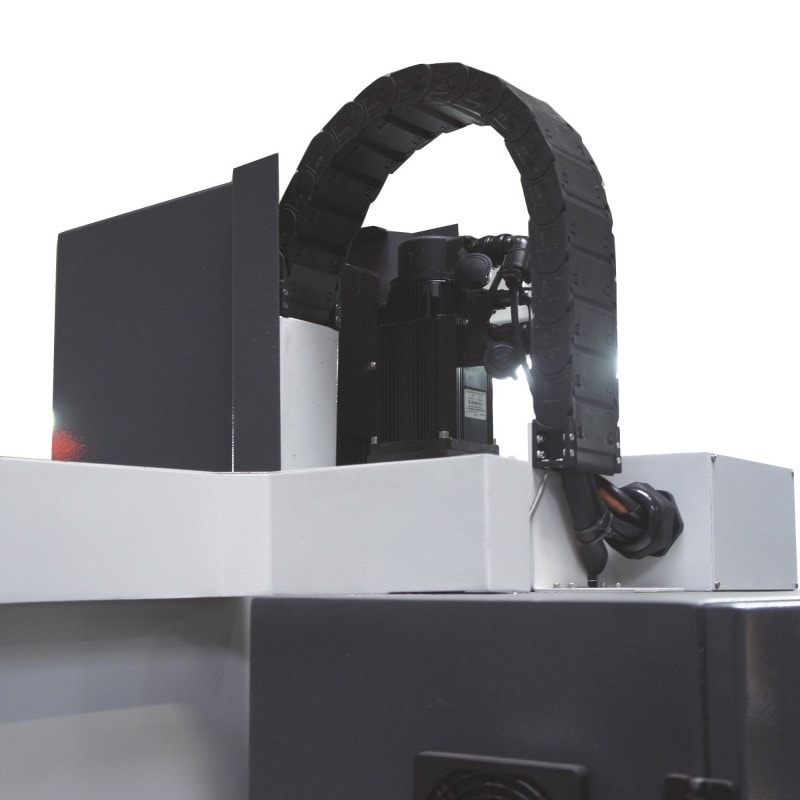

Chaîne porte-câble de la fraiseuse à commande numérique  Optimum F 80 - 3501080

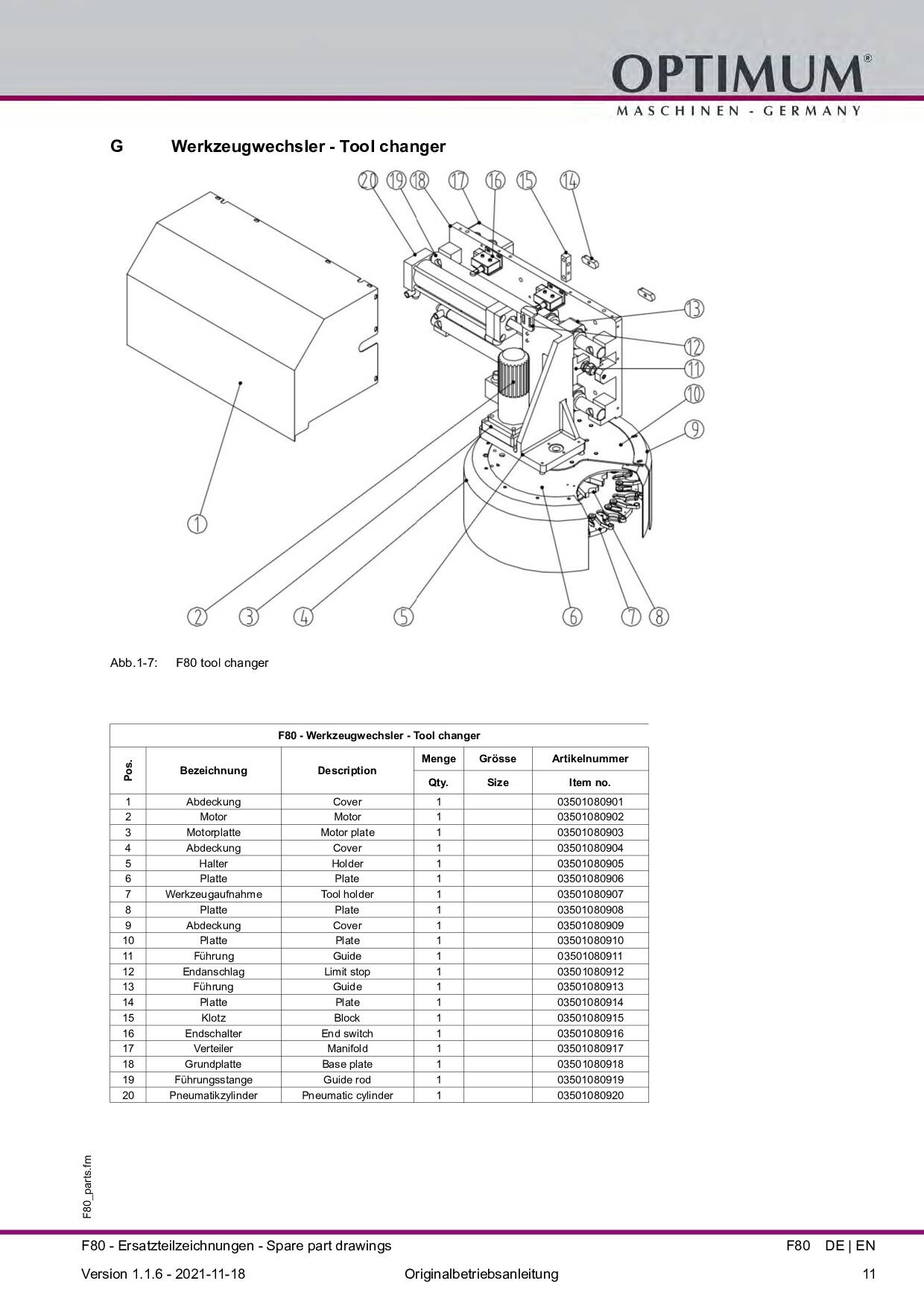

Changeur d'outils de la fraiseuse à commande numérique  Optimum F 80 - 3501080

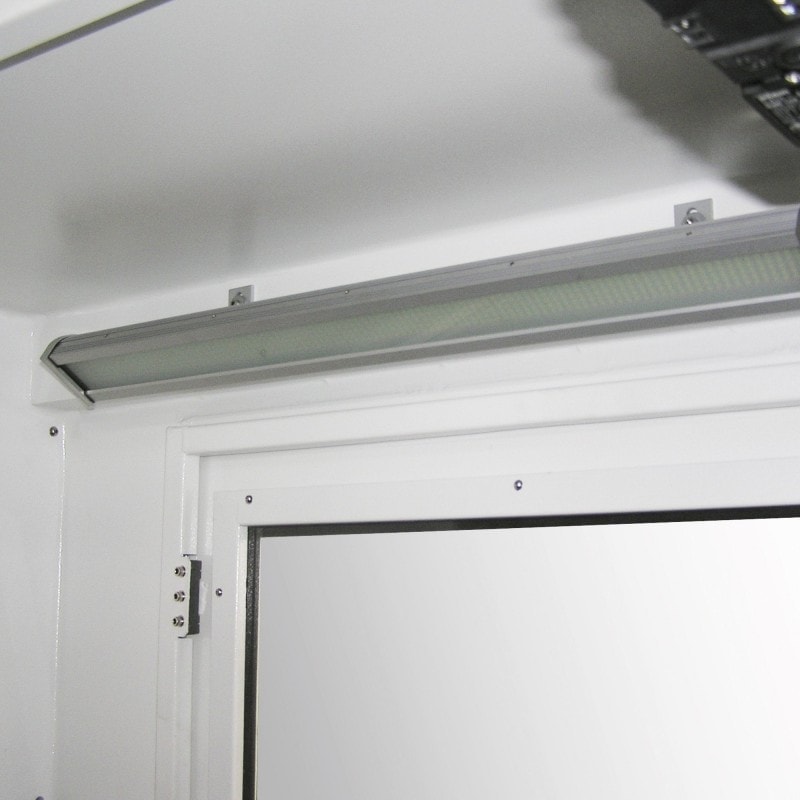

Lampe de travail à LED fraiseuse à commande numérique  Optimum F 80 - 3501080
Fraiseuse à commande numérique F 80 - 3501080
Fraiseuse à commande numérique  Optimum F 80 - 3501080
Armoire électrique de la fraiseuse à commande numérique  Optimum F 80 - 3501080
Chaîne porte-câble de la fraiseuse à commande numérique  Optimum F 80 - 3501080
Changeur d'outils de la fraiseuse à commande numérique  Optimum F 80 - 3501080
Lampe de travail à LED fraiseuse à commande numérique  Optimum F 80 - 3501080
Fraiseuse à commande numérique F 80 - 3501080
Fraiseuse à commande numérique F 80 - 3501080 Fraiseuse à commande numérique  Optimum F 80 - 3501080 Armoire électrique de la fraiseuse à commande numérique  Optimum F 80 - 3501080 Chaîne porte-câble de la fraiseuse à commande numérique  Optimum F 80 - 3501080 Changeur d'outils de la fraiseuse à commande numérique  Optimum F 80 - 3501080 Lampe de travail à LED fraiseuse à commande numérique  Optimum F 80 - 3501080

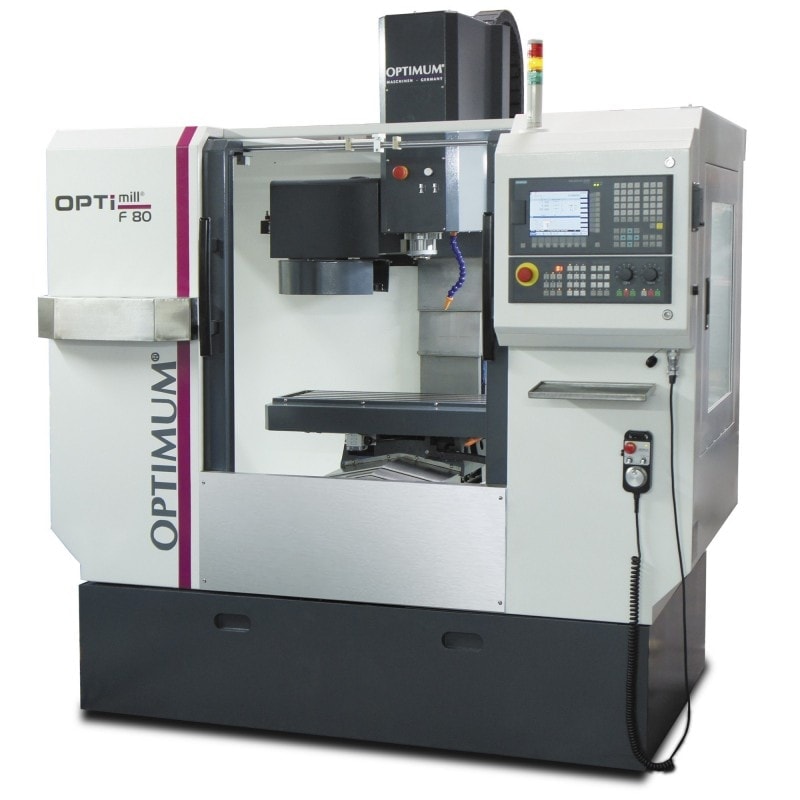

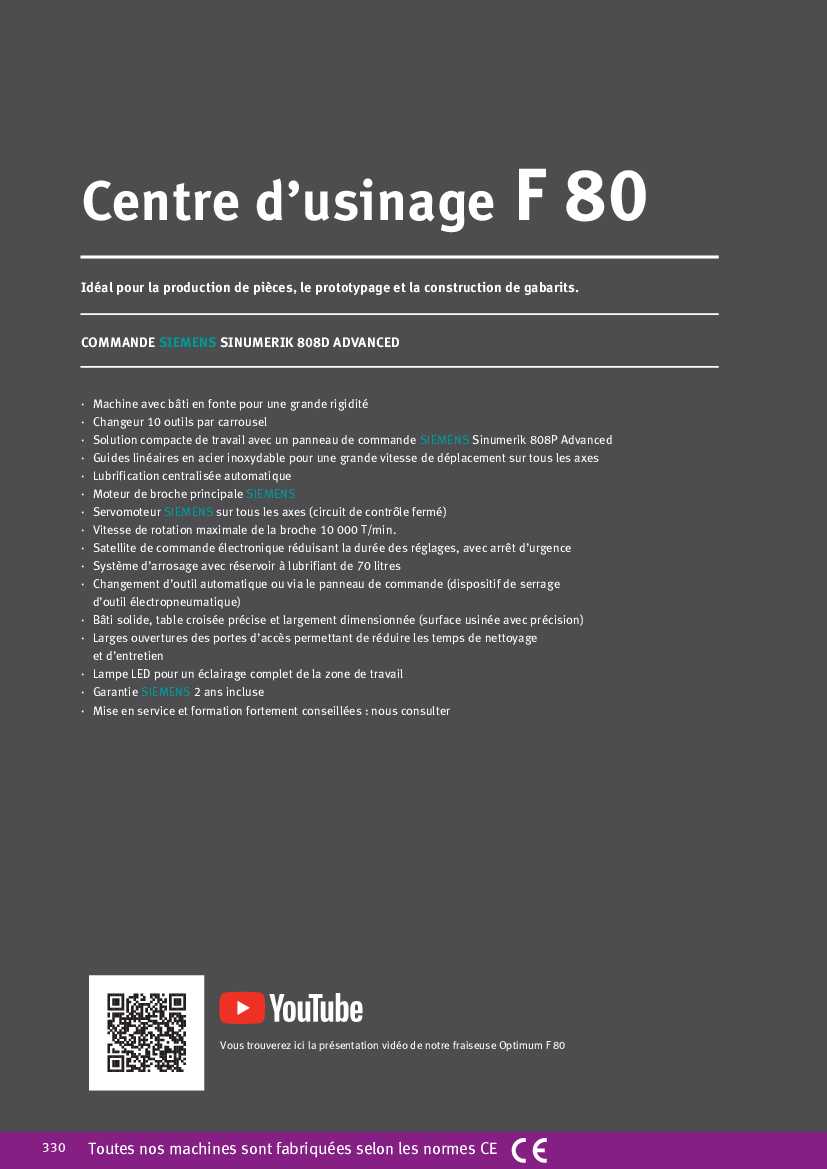

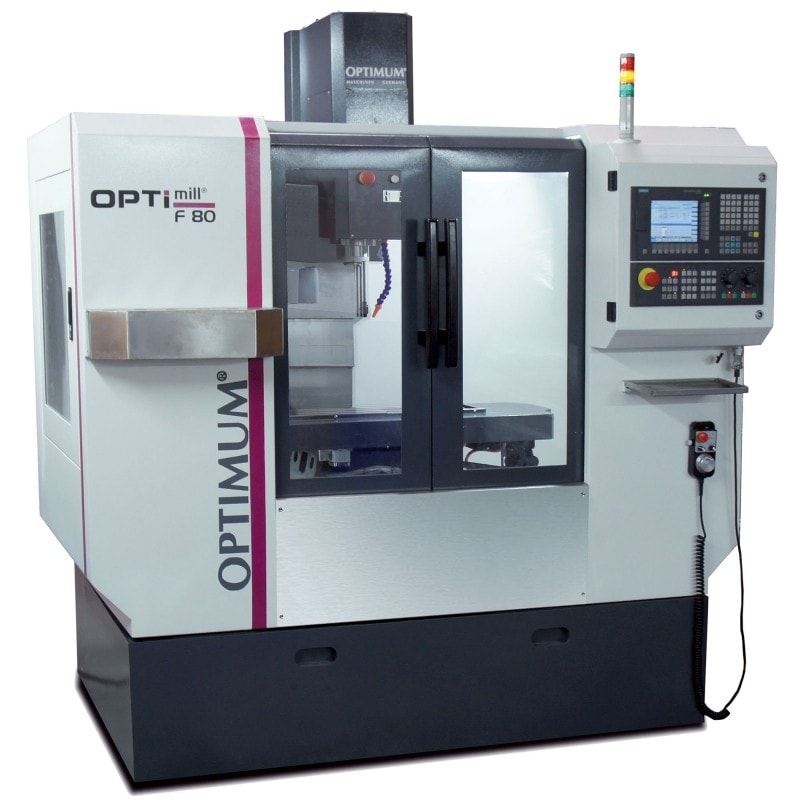

Centre d'usinage Optimum F 80

Nous consulter
3501085

F 80 - Idéal pour la production de pièces, le prototypage et la construction de gabarits. COMMANDE SIEMENS SINUMERIK 808D ADVANCED



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine avec bâti en fonte pour une grande rigidité

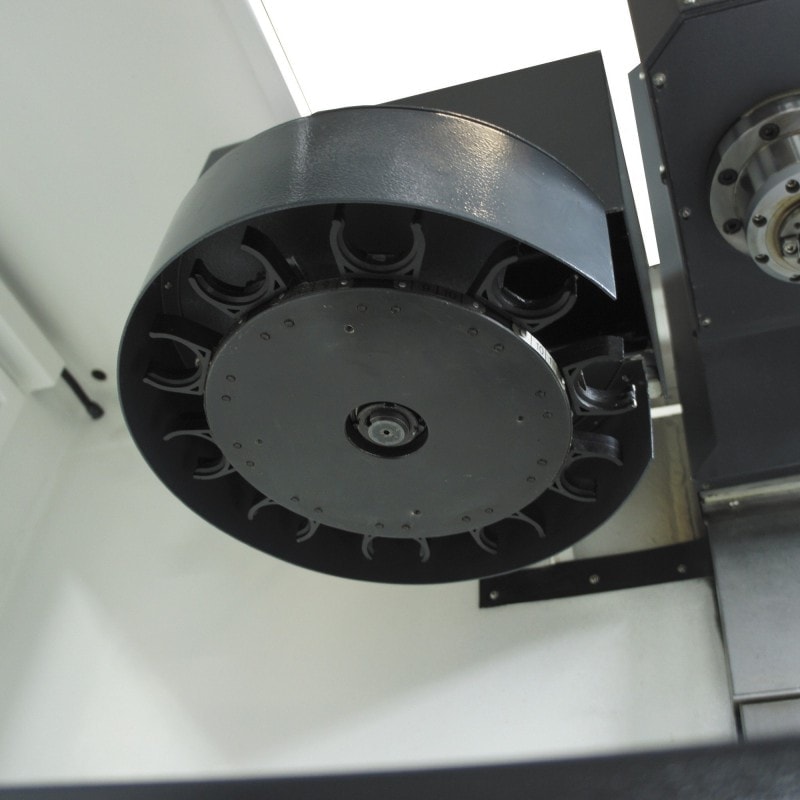

  • Changeur 10 outils par carrousel
  • Solution compacte de travail avec un panneau de commande SIEMENS Sinumerik 808P Advanced
  • Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
  • Lubrification centralisée automatique
  • Moteur de broche principale SIEMENS
  • Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)
  • Vitesse de rotation maximale de la broche 10 000 T/min.
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Système d’arrosage avec réservoir à lubrifiant de 70 litres
  • Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
  • Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
  • Larges ouvertures des portes d’accès permettant de réduire les temps de nettoyage et d’entretien
  • Lampe LED pour un éclairage complet de la zone de travail
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

SIEMENS Sinumérik 808D Advanced (panneau de commande) :

  • Port ethernet RJ45
  • Ecran LED couleur 8.4" avec résolution 800 x 600
  • Equipé d'une maintenance à distance
  • Codeur absolu / aucun déplacement de référencement requis
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes

    Equipement de série :

    • Étagère de rangement : Permet le stockage d'outils
    • Satellite de commande : Pilotage déporté / Electronique /Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation
    • Colonne lumineuse : Indique le statut de la machine
    • Chargeur d'outils : Carrousel / Chargeur 10 outils / Temps de chargement d'outil : 7 secondes
    • Armoire électrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
    • Guide linéaire : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie
    • Système de lubrification centralisée : Automatique / Prévient l'usure et les arrêts inutiles
    Données électriques
    Alimentation
    400 V
    Fréquence
    50 Hz
    Connexions électriques
    Puissance totale
    14 kVA
    Capacité de fraisage
    Capacité de surfaçage (max.)
    70 mm
    Capacité de fraisage en bout (max.)
    25 mm
    Table croisé horizontal
    Longueur de la table croisée
    800 mm
    Largeur de la table croisée
    260 mm
    Distance broche-table croisée min.
    75 mm
    Distance broche-table croisée
    475 mm
    Taille des rainures en T
    16 mm
    Nombre de rainures en T
    5
    Entraxe des rainures en T
    50 mm
    Charge admissible max.
    150 kg
    Système de lubrification par refroidissement
    Puissance système d'arrosage
    650 W
    Capacité du réservoir
    70 l
    Course
    Course axe Z automatique
    375 mm
    Course axe X automatique
    400 mm
    Course axe Y automatique
    225 mm
    Broche verticale
    Attachement de broche
    BT 30
    Plage de vitesses
    50 – 10000 T/min.
    Motorisation de broche(Mode S1)
    3.7 kW
    Motorisation (Mode S6 à 30%)
    5.5 kW
    Couple du moteur (Mode S1)
    24 Nm
    À noter
    Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
    Couple moteur (Mode S6 à 30%)
    35 Nm
    Vitesses d'avances
    Vitesse d'avance rapide X
    10000 mm/min.
    Vitesse d'avance rapide Z
    10000 mm/min.
    Vitesse d'avance rapide Y
    10000 mm/min.
    Précision de fraisage
    Précision de la répétabilité
    ± 0,008 mm
    Précision du positionnement
    ± 0,008 mm
    Pression d'air
    Pression d'air
    7 bar
    Couple du moteur
    Axe X
    3.5 Nm
    Axe Y
    6 Nm
    Axe Z
    6 Nm
    Changeurs d'outils
    Capacité
    10 Outils
    Diamètre d'outil max.
    60 mm
    Longueur d'outil max.
    200 mm
    Poids d'outil max.
    6 kg
    Temps de changement d'outil
    15.33 s
    Type
    Carrousel
    Dimensions et poids
    Longueur
    1925 mm
    Largeur
    1655 mm
    Hauteur
    2070 mm
    Poids net (brut)
    1900 kg
