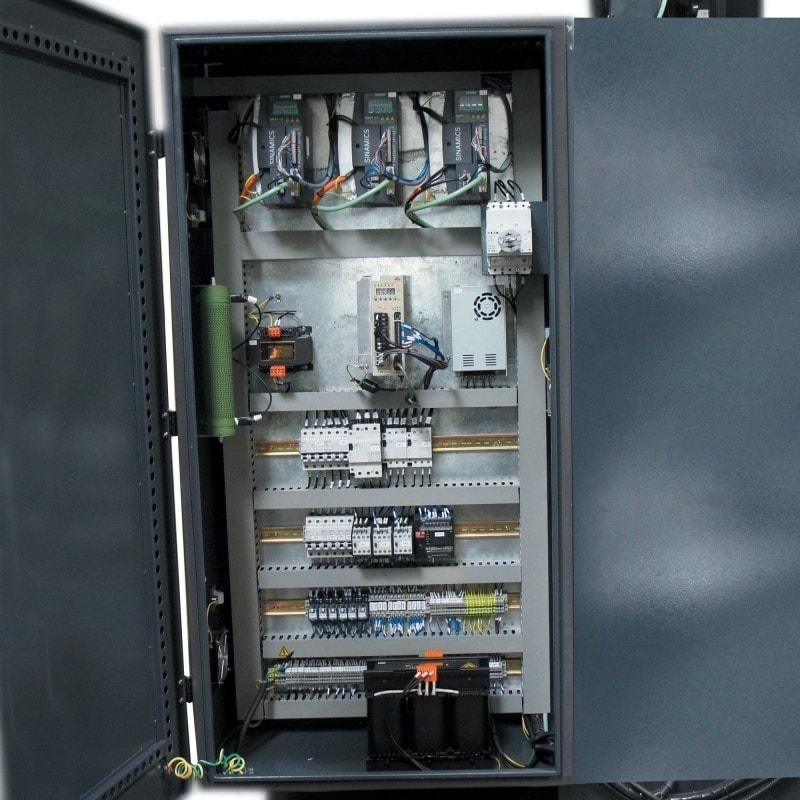

Fraiseuse à commande numérique F105 - armoire electrique

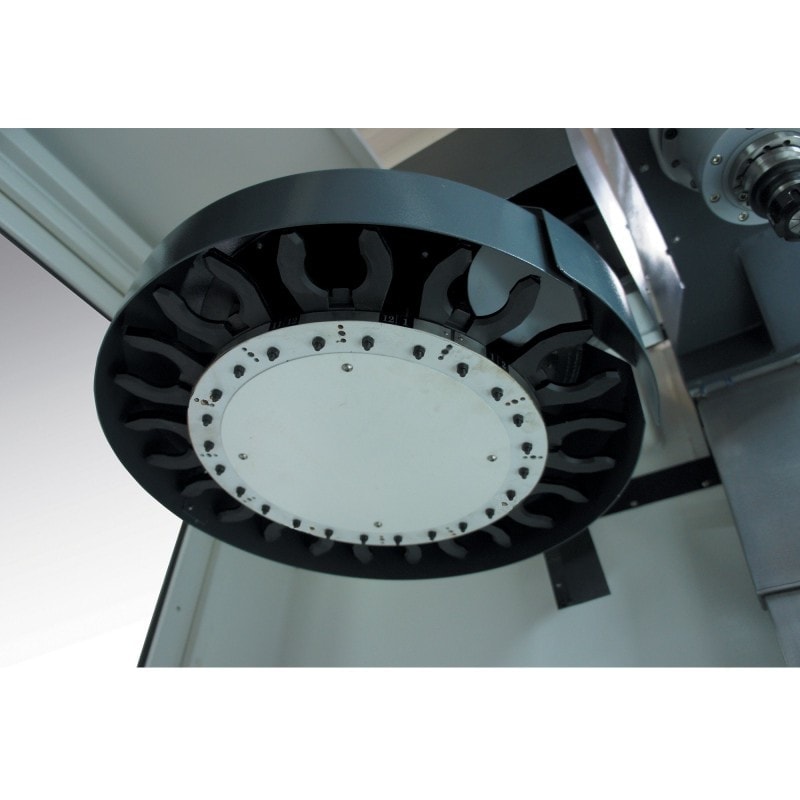

Fraiseuse à commande numérique F105 - changeur d'outils
Fraiseuse à commande numérique F105 - eclairage

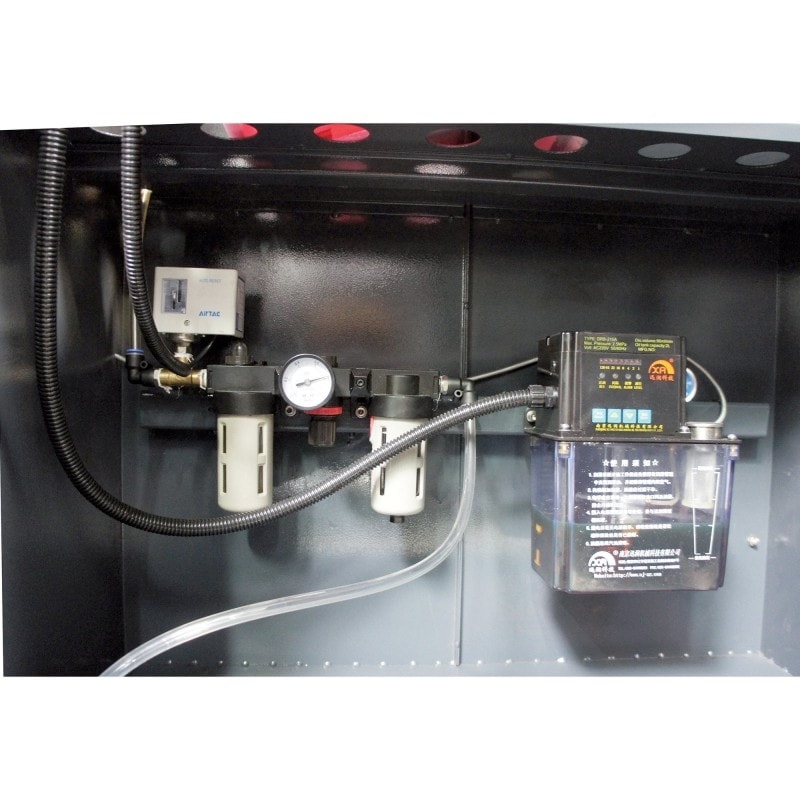

Fraiseuse à commande numérique F105 - lubrification
Fraiseuse à commande numérique F105
Fraiseuse à commande numérique F105 Fraiseuse à commande numérique F105 - porte ouverte Fraiseuse à commande numérique F105 - armoire electrique Fraiseuse à commande numérique F105 - changeur d'outils Fraiseuse à commande numérique F105 - eclairage Fraiseuse à commande numérique F105 - lubrification

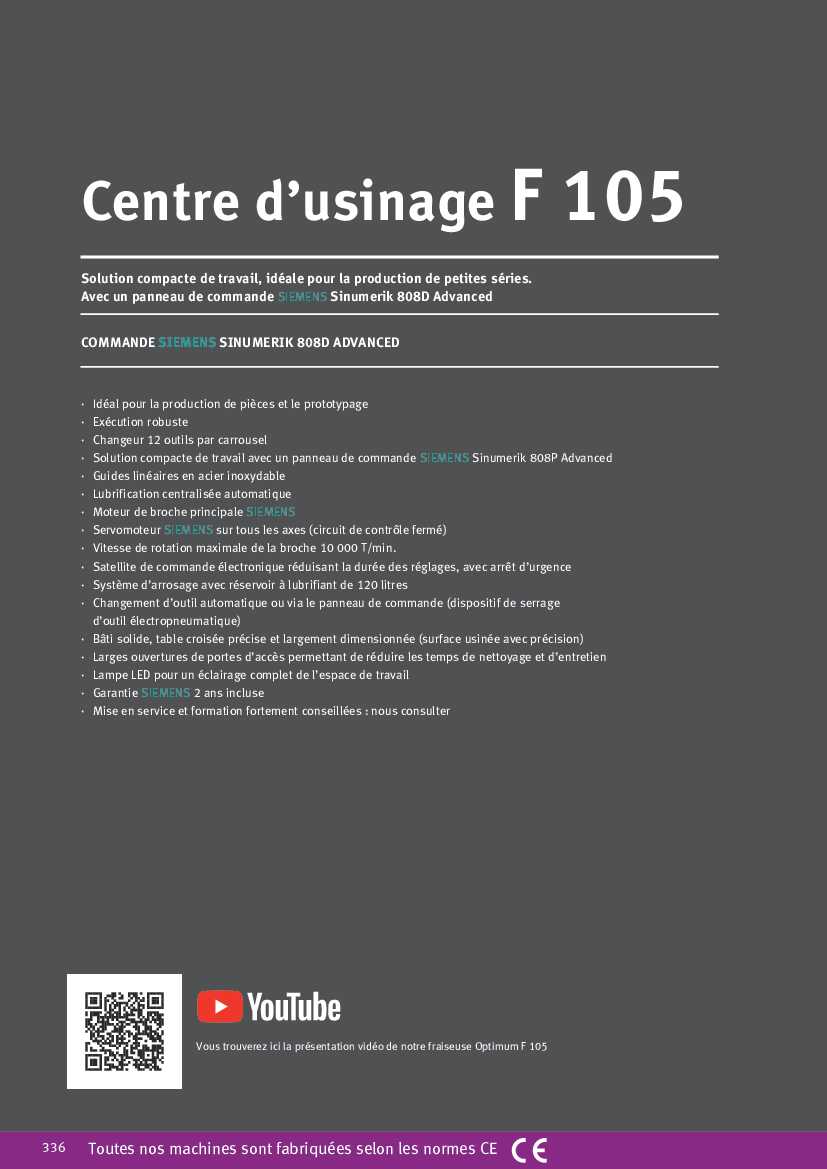

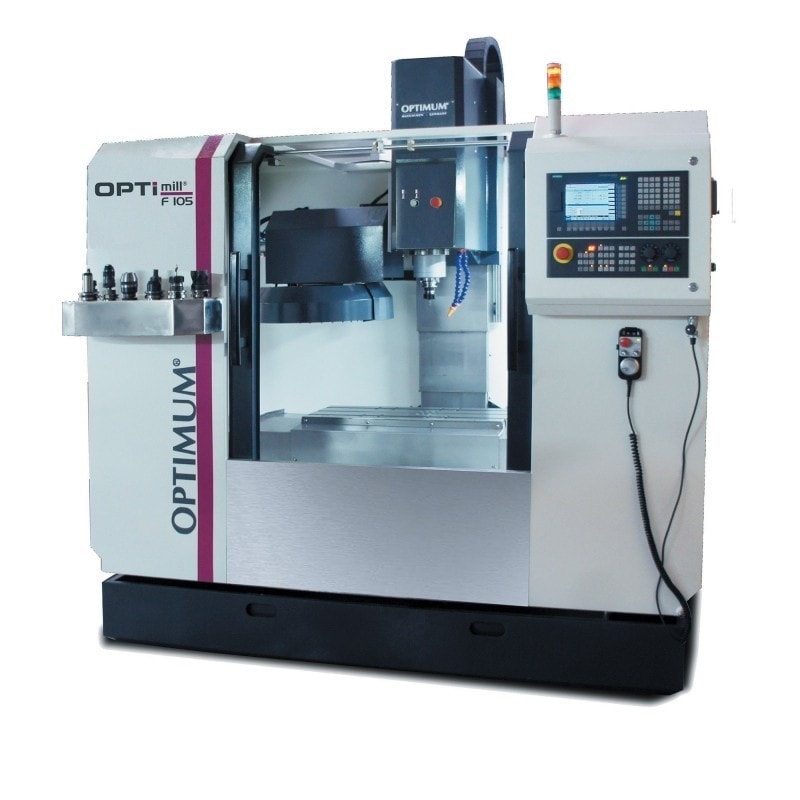

Centre d'usinage Optimum F 105

Nous consulter
3501100

Solution compacte de travail, idéale pour la production de petites séries. Avec un panneau de commande SIEMENS Sinumerik 808D Advanced



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Idéal pour la production de pièces et le prototypage
  • Exécution robuste
  • Changeur 12 outils par carrousel
  • Solution compacte de travail avec un panneau de commande SIEMENS Sinumerik 808P Advanced
  • Guides linéaires en acier inoxydable
  • Lubrification centralisée automatique
  • Moteur de broche principale SIEMENS
  • Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)
  • Vitesse de rotation maximale de la broche 10 000 T/min.
  • Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
  • Système d’arrosage avec réservoir à lubrifiant de 120 litres
  • Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
  • Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
  • Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien

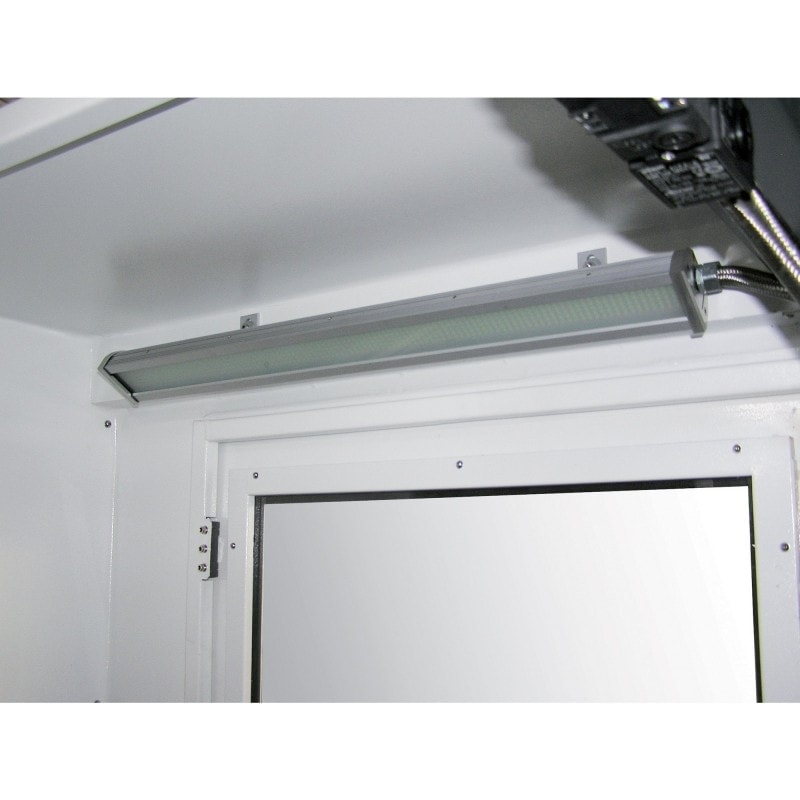

  • Lampe LED pour un éclairage complet de l’espace de travail
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

SIEMENS Sinumerik 808 D Advanced (Panneau de commande Siemens) :

  • Port Ethernet RJ45
  • Ecran LED couleur 8,4" avec résolution 800 x 600
  • Equipé d'une maintenance à distance
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
  • Codeur absolu / aucun déplacement de référencement requis

Equipement de série

  • Étagères de rangement : Permet le stockage d'outils / Possibilité de desserte pour rangement d'outils BT40 : nous consulter
  • Satellite de commande : Pilotage déporté / Electronique / Réduit les temps de réglages au minimum / Bouton d'arrêt d'urgence / Bouton de validation
  • Broche Principale : Vitesse de la broche de 10 à 10 000 T/min

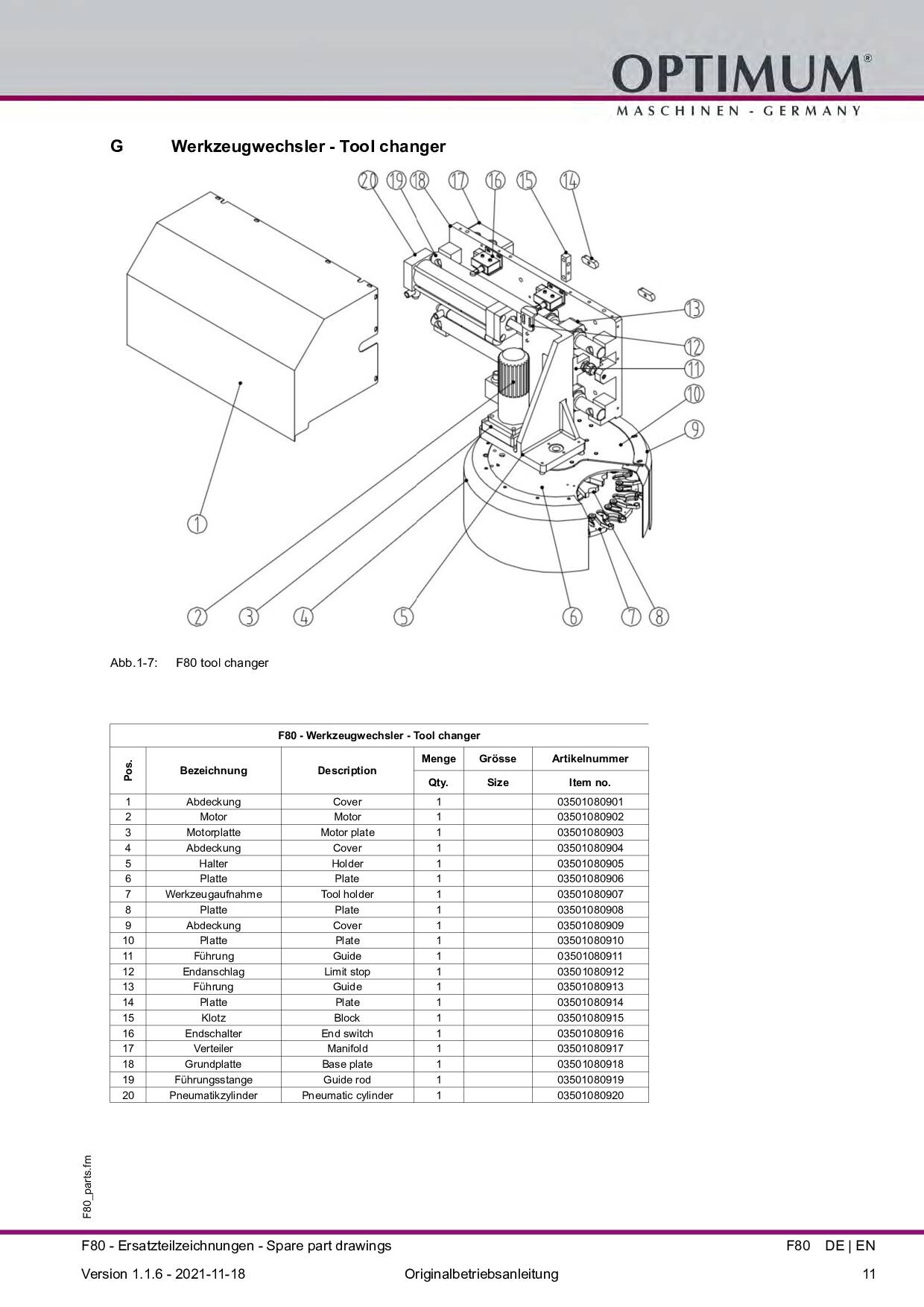

  • Changeur d'outils : Carrousel / 12 emplacements outils / Temps de chargement d'outil : 7 secondes
  • Armoire Electrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
  • Guides Linéaires : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie
  • Système de lubrification centralisée : Automatisée / Prévient l'usure et les arrêts inutiles.
Données électriques
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
15 kVA
Capacité de fraisage
Capacité de surfaçage (max.)
70 mm
Capacité de fraisage en bout (max.)
35 mm

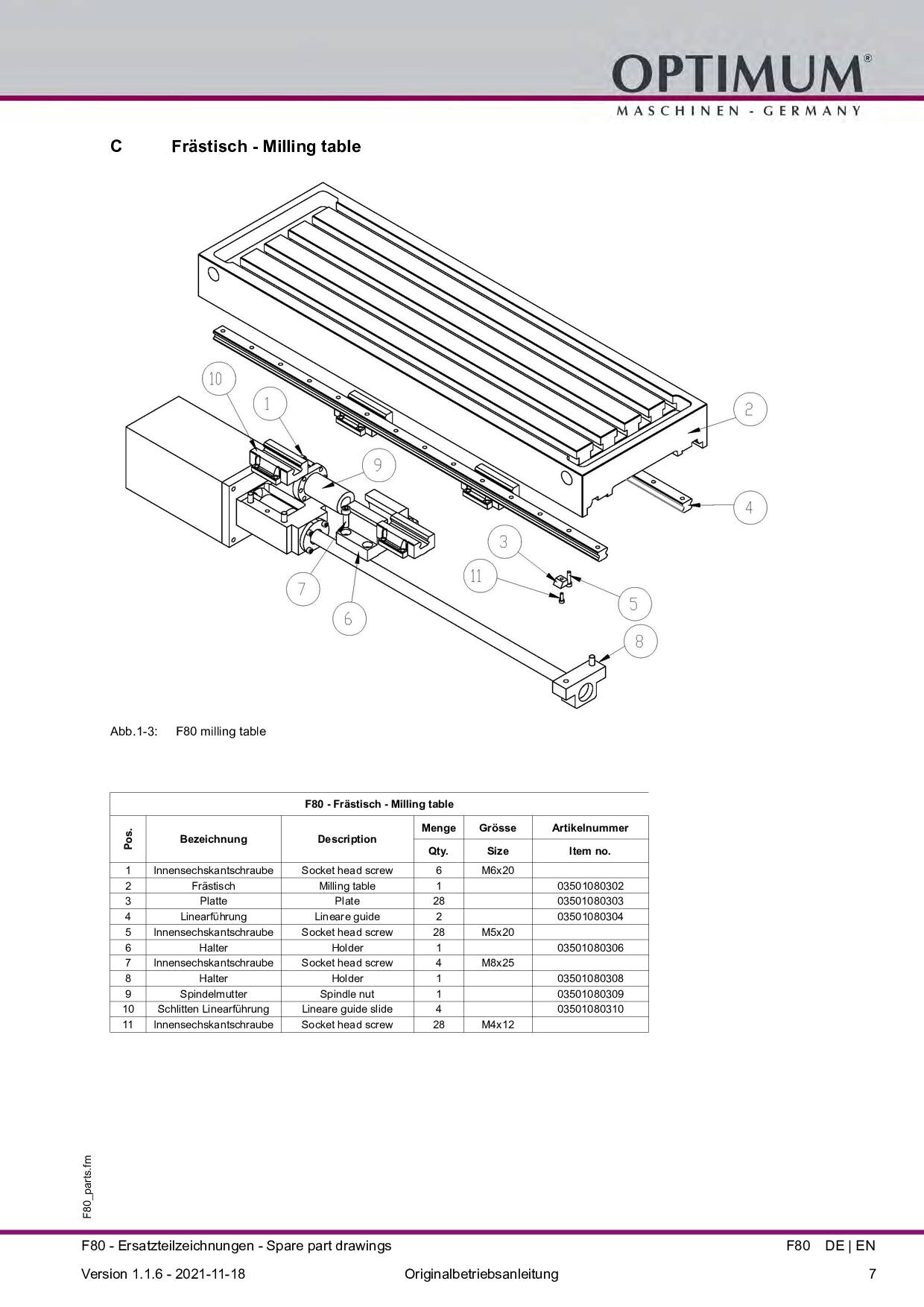

Table croisé horizontal
Longueur de la table croisée
800 mm
Largeur de la table croisée
320 mm
Distance broche-table croisée min.
100 mm
Distance broche-table croisée
600 mm
Taille des rainures en T
14 mm
Nombre de rainures en T
3
Entraxe des rainures en T
100 mm
Charge admissible max.
300 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
650 W
Capacité du réservoir
120 l
Course
Course axe Z automatique
460 mm

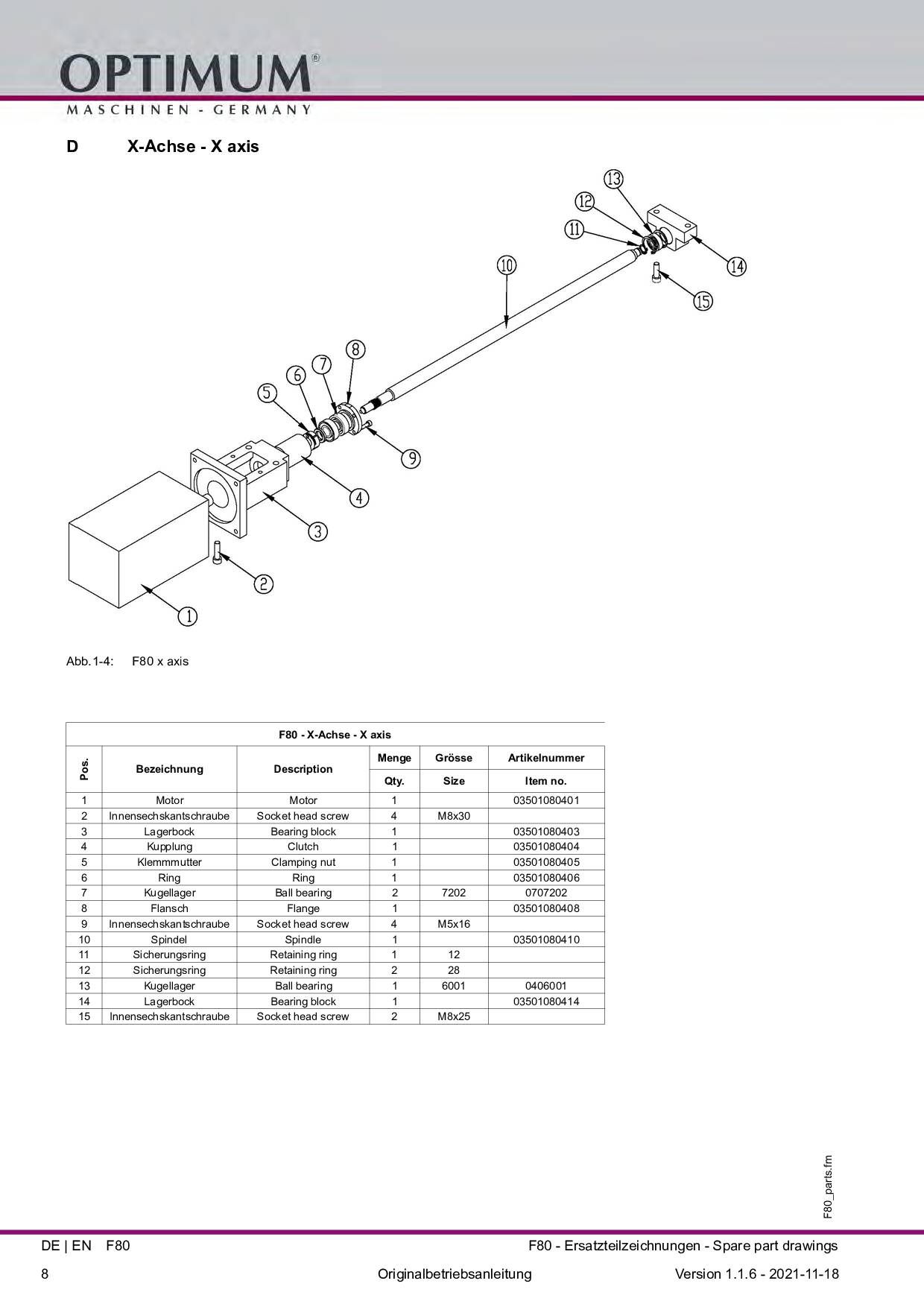

Course axe X automatique
550 mm
Course axe Y automatique
305 mm
Broche verticale
Attachement de broche
BT 40
Plage de vitesses
10 – 10000 T/min.
Motorisation de broche(Mode S1)
7,5 kW
Couple moteur (Mode S6 à 30%)
70 Nm
Couple du moteur (Mode S1)
48 Nm
Motorisation (Mode S6 à 30%)
11 kW
Vitesses d'avances
Vitesse d'avance rapide X
15000 mm/min.
Vitesse d'avance rapide Y
15000 mm/min.
Vitesse d'avance rapide Z
15000 mm/min.
Précision de fraisage
Précision de la répétabilité
± 0,008 mm
Précision du positionnement
± 0,008 mm
Pression d'air
Pression d'air
7 bar
Couple du moteur
Axe X
8 Nm
Axe Y
8 Nm
Axe Z
11 Nm
Changeurs d'outils
Capacité
12 Outils
Diamètre d'outil max.
70 mm
Longueur d'outil max.
300 mm
Poids d'outil max.
6 kg
Type
Carrousel
Temps de changement d'outil (Outil à outil)
7 s
Dimensions et poids
Longueur
2164 mm
Largeur
1860 mm
Hauteur
2200 mm
Poids net (brut)
2800 kg
