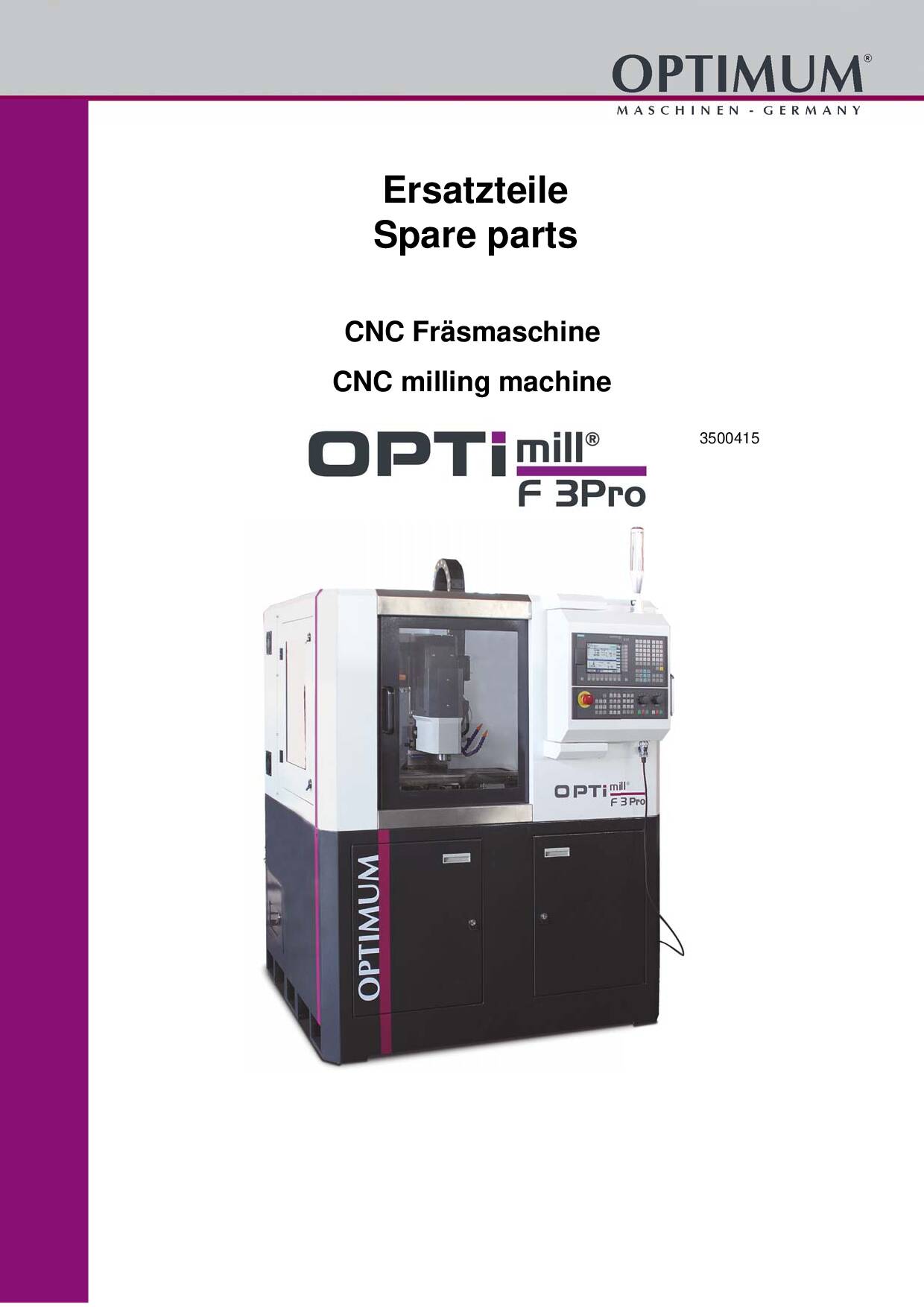

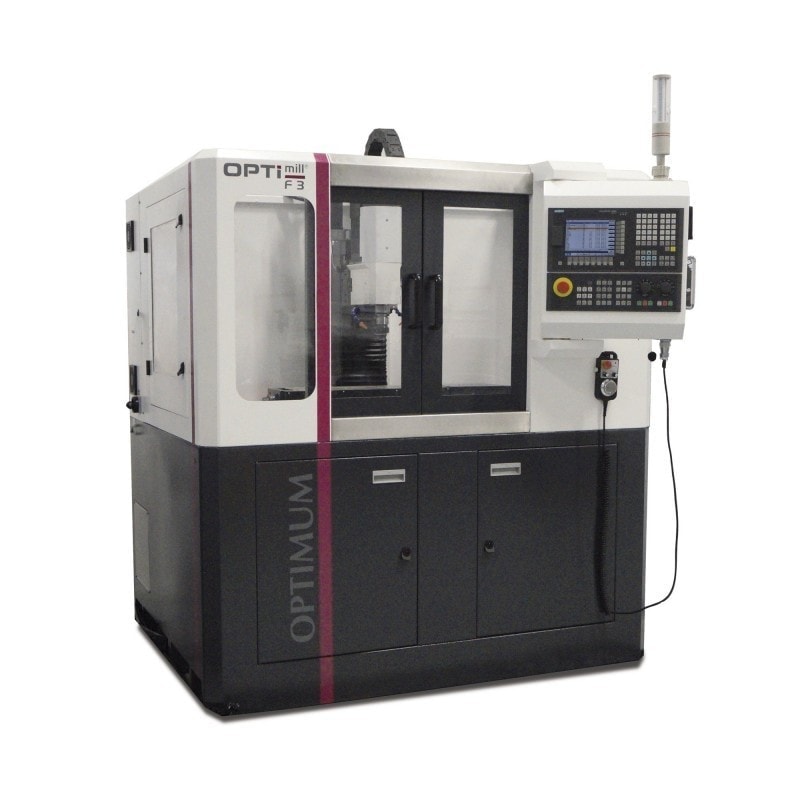

Fraiseuse à commande numérique Optimum F3 Pro
Nous consulter
3500415
F 3Pro - Machine universelle équipée de servomoteurs. Idéale pour le prototypage ou les petites séries.. COMMANDE IEMENS SINUMERIK 808D ADVANCED
Des experts disponibles au : 03 20 03 69 17
Livraison 48/72h
Partout en France et Belgique avec transporteur spécialisé
Paiement 100% sécurisé
Retrait gratuit possible
- Guides linéaires sur les 3 axes
- Tous les axes sont équipés de vis à billes
- Servomoteurs sur les 3 axes (X, Y et Z)
- Changement d'outils électropneumatique (par bouton poussoir)
- Système d'arrosage complet

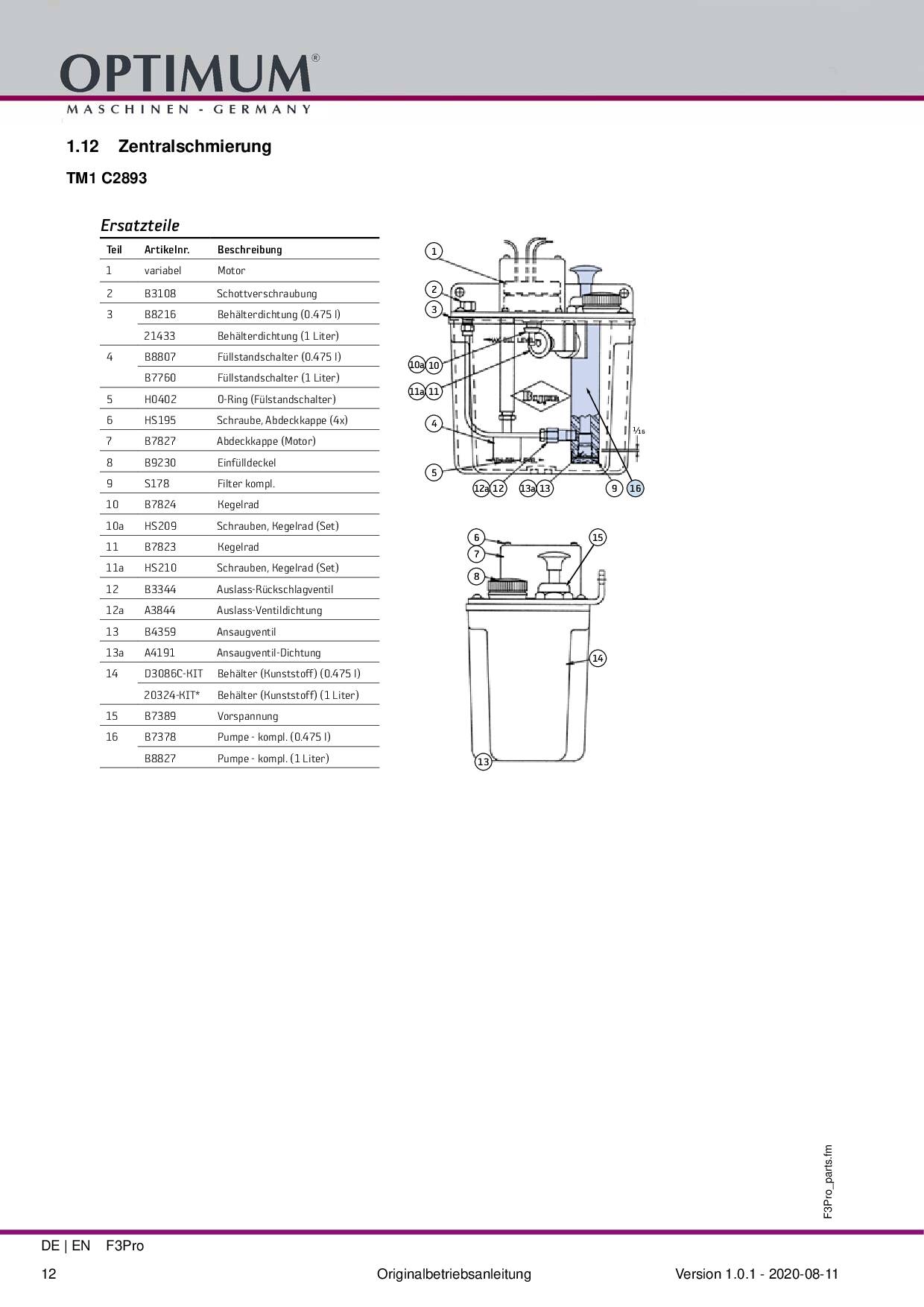

- Lubrification centralisée
- Panneau de commande pivotant
- Colonne lumineuse indiquant l‘état de la machine
- Table croisée massive et précise grandes dimensions et surface usinée avec précision
- Commande Siemens Sinumerik 808D Advanced
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter
SIEMENS Sinumerik 808D Advanced :
- Port Ethernet RJ45
- Écran couleur LCD 8.4” de résolution 800 x 600
- Fonction de réseau
- Fonction AST. Permet une optimisation simple en cas d’exigences plus élevées en matière de dynamique et de précision
- Circuit de contrôle fermé
- Meilleure précision
- Codeur incrémental / course de référence nécessaire
Equipement de série
- Un réel espace de travail : Grande visibilité des 3 côtés de la machine / Panneaux en macrolon haute qualité
- Satellite de commande : Pilotage déporté / Electronique / Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation
- Colonne lumineuse : indique en permanence le statut de la machine
- Connexions : Accès facile / Facile à connecter à la machine / prise 230 V / RS232/ RJ45 / USB
- Guides linéaires : Permettant une charge importante et une grande rigidité / Coefficient de friction très faible / Grande précision et excellente compensation d'erreur
- Changeur d'outils : Pneumatique (avec bouton poussoir) / Attachement de broche BT30
- Branchements : Facilités d'accès / Raccordement aisé à la machine / Interfacs de données / Branchement électrique / Connecteur RJ45 / Port Ethernet / Port USB
- Données électriques
- Alimentation
- 400 V
- Fréquence
- 50 Hz
- Connexions électriques
- Puissance totale
- 5 kVA
- Capacité de fraisage
- Capacité de fraisage en bout (max.)
- 25 mm
- Capacité de surfaçage (max.)
- 50 mm
- Précision de fraisage
- Précision de la répétabilité
- ± 0.02 mm
- Précision du positionnement
- ± 0.01 mm

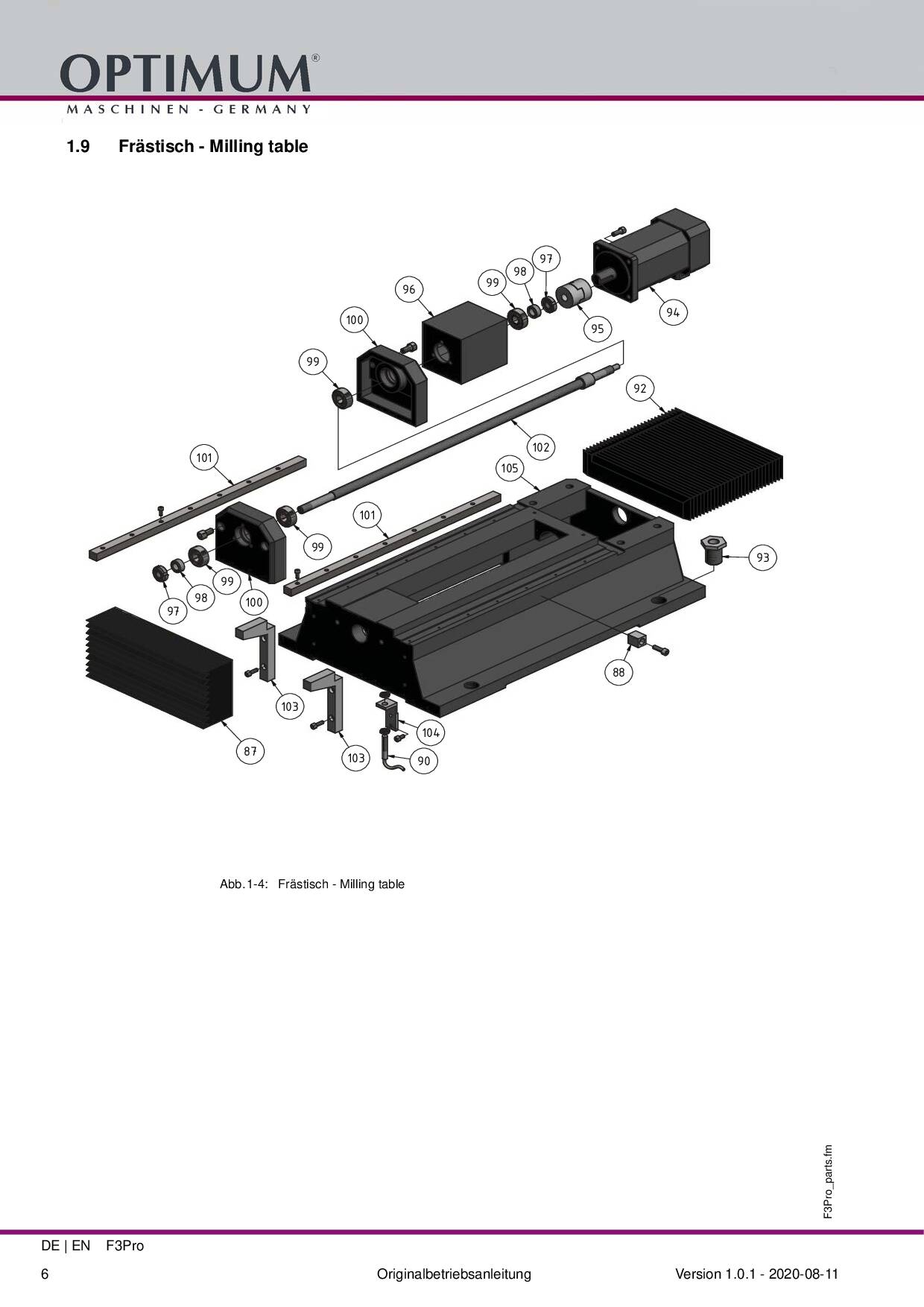

- Table croisé horizontal
- Longueur de la table croisée
- 620 mm
- Largeur de la table croisée
- 180 mm
- Distance broche-table croisée min.
- 50 mm
- Distance broche-table croisée
- 295 mm
- Taille des rainures en T
- 12 mm
- Nombre de rainures en T
- 3
- Entraxe des rainures en T
- 50 mm
- Charge admissible max.
- 30 kg
- Système de lubrification par refroidissement
- Capacité du réservoir
- 30 l
- Puissance système d'arrosage
- 95 W
- Course
- Course axe Z automatique
- 245 mm
- Course axe X automatique
- 355 mm
- Course axe Y automatique
- 190 mm
- Vitesse d'alimentation
- Vitesse avance automatique X
- 10000 mm/min.
- Vitesse avance automatique Z
- 10000 mm/min.
- Vitesse avance automatique Y
- 10000 mm/min.

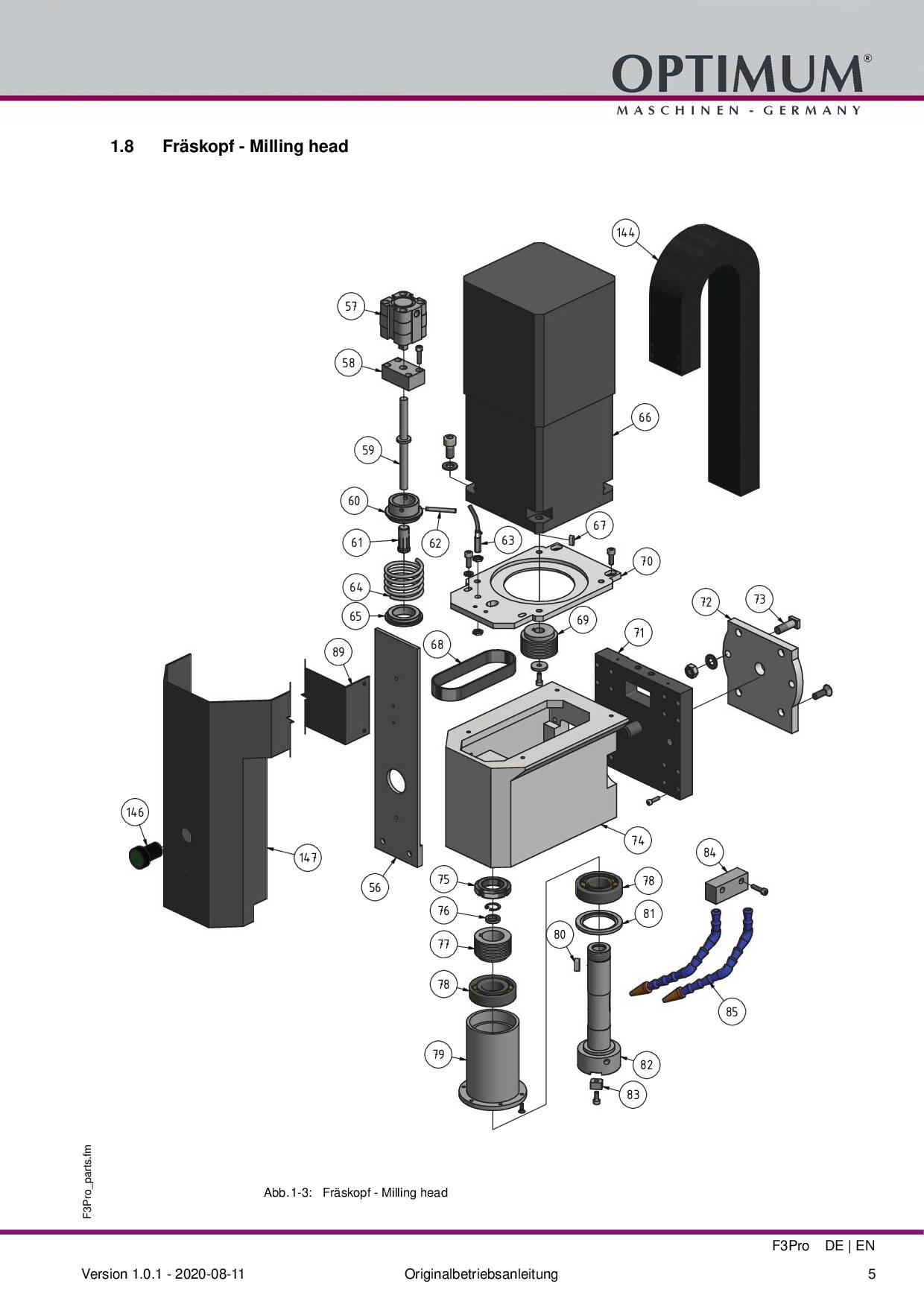

- Broche verticale
- Plage de vitesses
- 4000 T/min.
- Attachement de broche
- BT 30
- Motorisation de broche(Mode S1)
- 1,5 kW
- Motorisation (Mode S6 à 30%)
- 2,2 kW
- Couple du moteur (Mode S1)
- 9,5 Nm
- Couple moteur (Mode S6 à 30%)
- 14 Nm
- À noter
- Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %.
- Couple du moteur
- Axe X
- 1,9 Nm
- Axe Y
- 3.5 Nm
- Axe Z
- 3.5 Nm
- Dimensions et poids
- Longueur
- 1410 mm
- Largeur
- 1372 mm
- Hauteur
- 2007 mm
- Poids net (brut)
- 1000 kg

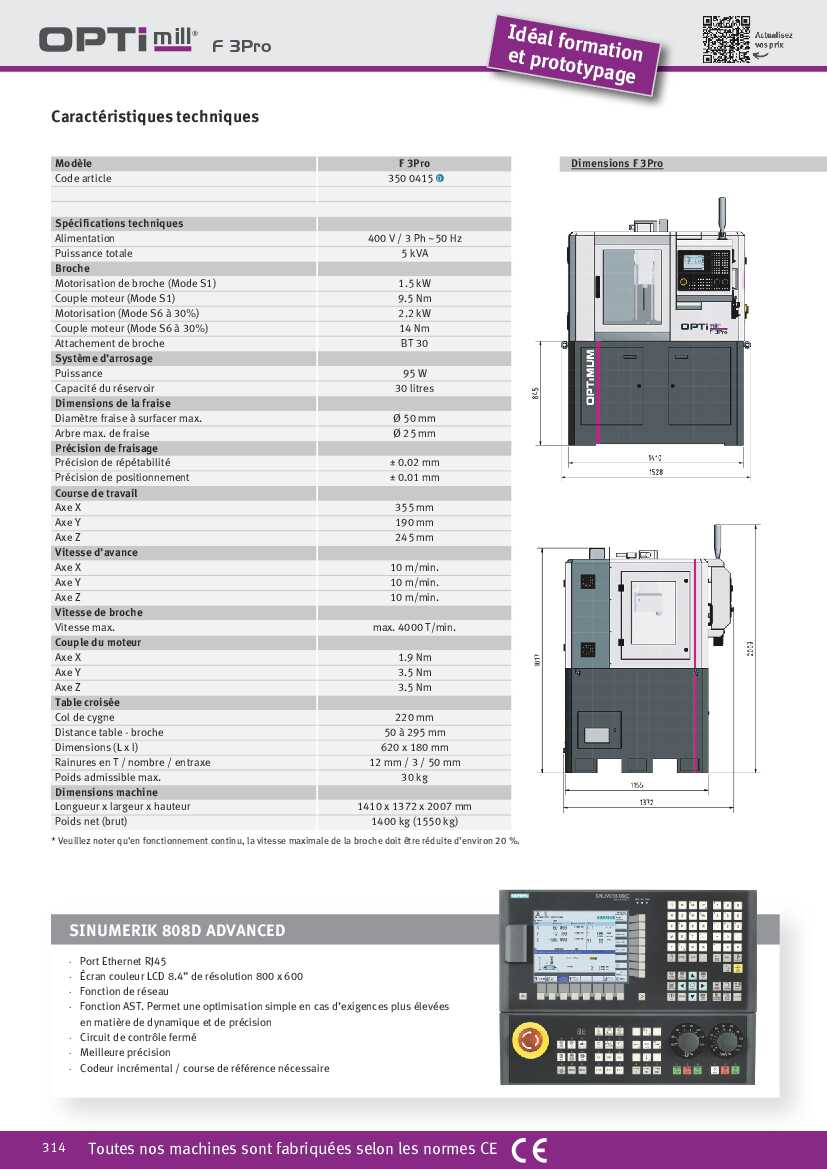

3500415FT2023
