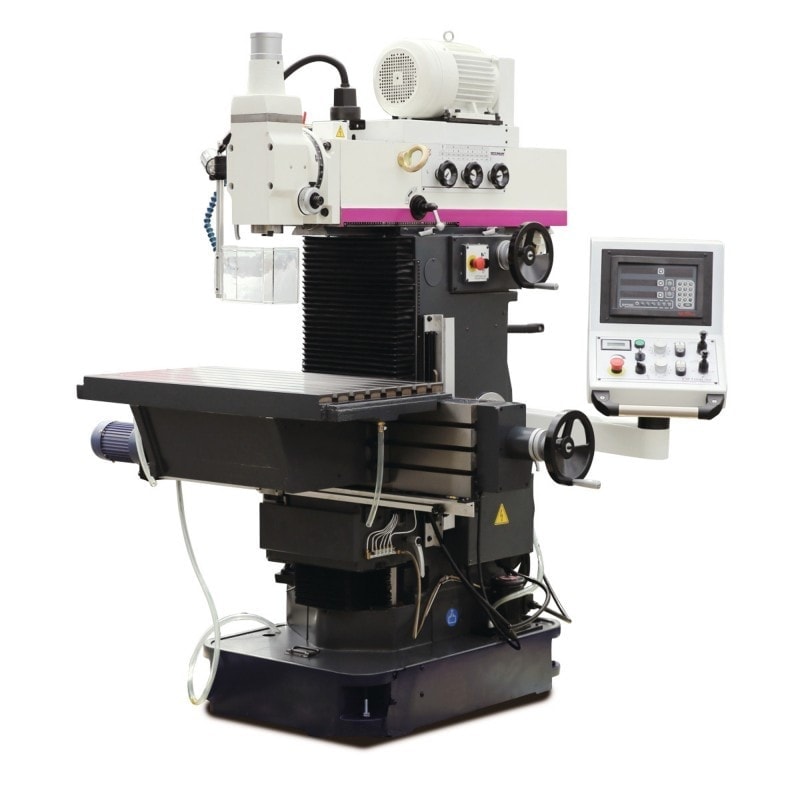

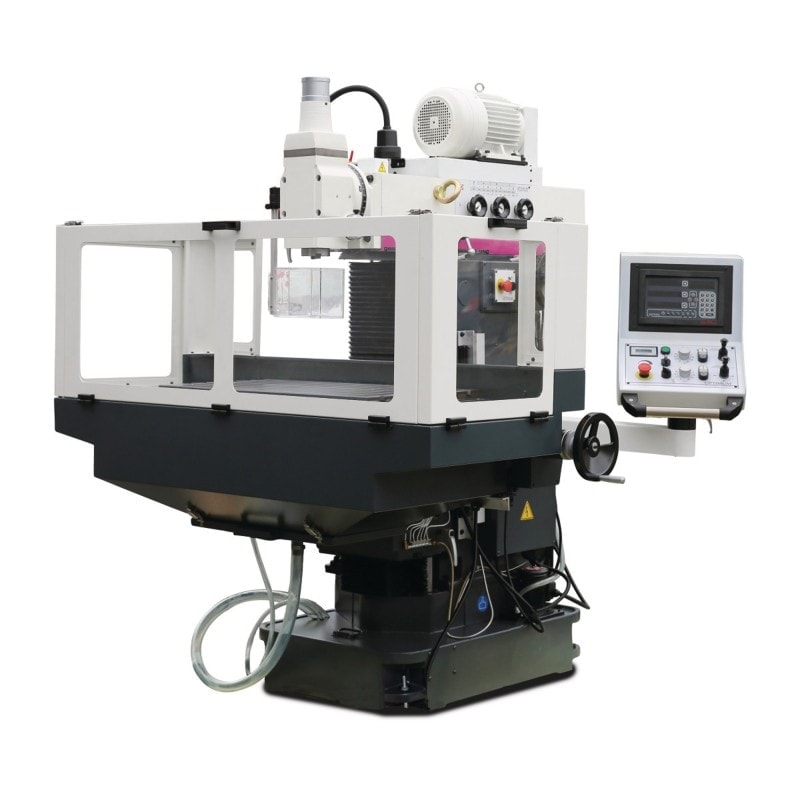

Fraiseuse Optimum MZ 4 S

54 999,00 € HT
Hors livraison
3346245

Fraiseuse universelle professionnelle avec système de visualisation digital DP 700 NEWALL . 3 axes équipés de vis à billes.



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machines aux applications multiples : fraisage vertical et horizontal
  • Avances automatiques sur les 3 axes X, Y et Z avec guidage par Joystick électronique
  • Axe X et Y avec guidage en queue d'aronde réglable
  • Vis à billes sur tous les axes, aucun jeu, robuste et précis
  • Panneau de contrôle pivotant avec indicateur de position et de vitesse
  • Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeux par lardons en “V”
  • Bride et adaptateur pour le fraisage horizontal
  • Tables de travail horizontale et verticale
  • Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale
  • Gestion des vitesses d'avance en continu par convertisseur
  • Grande ergonomie d'utilisation pour le changement des vitesses et des avances
  • Exécution robuste et compacte assurant rigidité et précision
  • Système de graissage centralisé
  • (MZ 2S manuellement, MZ 4S automatiquement avec alarme de niveau)
  • Volants de grandes dimensions avec vernier
  • Lampe de travail
  • Système complet d'arrosage
  • Tachymètre digital de vitesse
  • Norme DIN EN 55011 Classe C3

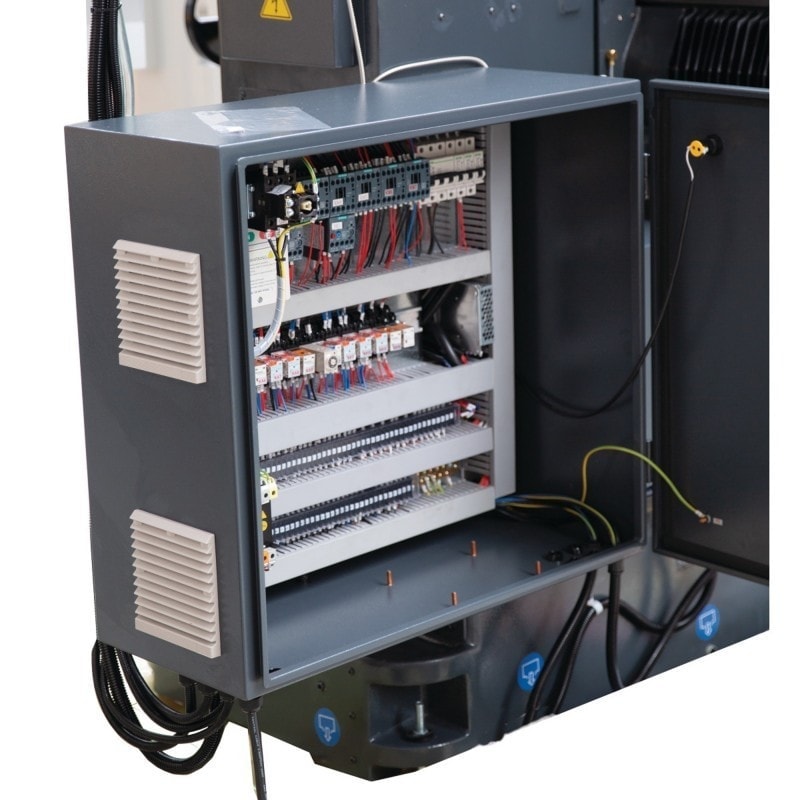

  • Composants électriques SIEMENS
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés
  • Système de visualisation 3 axes DP 700
  • Interface intuitive et simple
  • Développé et fabriqué en Angleterre
  • Protection IP67
  • Garantie 5 ans sur l'afficheur et les règles

Accessoires de série

  • Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1
  • Arbre porte-fraises Ø 27 mm
  • Pieds niveleur
  • Clés de service
Données électriques
Puissance moteur
3.75 kW
Alimentation
400 V
Fréquence
50 Hz
Connexions électriques
Puissance totale
5.4 kW
Capacité de fraisage
Capacité de surfaçage (max.)
100 mm
Capacité de perçage (acier S235JR)
32 mm
Capacité en continu (acier S235JR)
28 mm
Capacité de fraisage en bout (max.)
25 mm
Table croisé horizontal
Longueur de la table croisée
900 mm
Largeur de la table croisée
500 mm
Distance broche-table croisée min.
75 mm
Distance broche-table croisée
390 mm
Taille des rainures en T
14 mm
Nombre de rainures en T
7
Entraxe des rainures en T
63 mm
Charge admissible max.
360 kg
Système de lubrification par refroidissement
Puissance système d'arrosage
95 W
Course
Course axe X manuelle
600 mm
Course axe Y manuelle
480 mm
Course axe Z automatique
345 mm
Course axe Y automatique
approx. 440 mm
Course axe X automatique
approx. 510 mm
Broche verticale
Attachement de broche
ISO 40 DIN 2080
Inclinaison de la tête
± 90 °
Plage de vitesses
30 – 2550 T/min.
Nombre de vitesses
18
Course de broche
120 mm
Tirant de broche
M 16
Col de cygne
185 mm
Vitesse d'alimentation
Vitesse avance automatique X
10 – 600 mm/min.
Vitesse avance automatique Y
10 – 600 mm/min.
Vitesse avance automatique Z
10 – 600 mm/min.
Table verticale
Longueur de la table verticale
1200 mm
Largeur de la table verticale
250 mm
Taille de la rainure en T
14 mm
Nombre de rainures en T
3
Espacement des rainures en T
63 mm
Moteur
Puissance moteur d'avance X
0,75 kW
Puissance moteur d'avance Y
0,75 kW
Puissance moteur d'avance Z
0,75 kW
Dimensions et poids
Longueur
1610 mm
Largeur
1825 mm
Hauteur
1885 mm
Poids net (brut)
1890 kg
