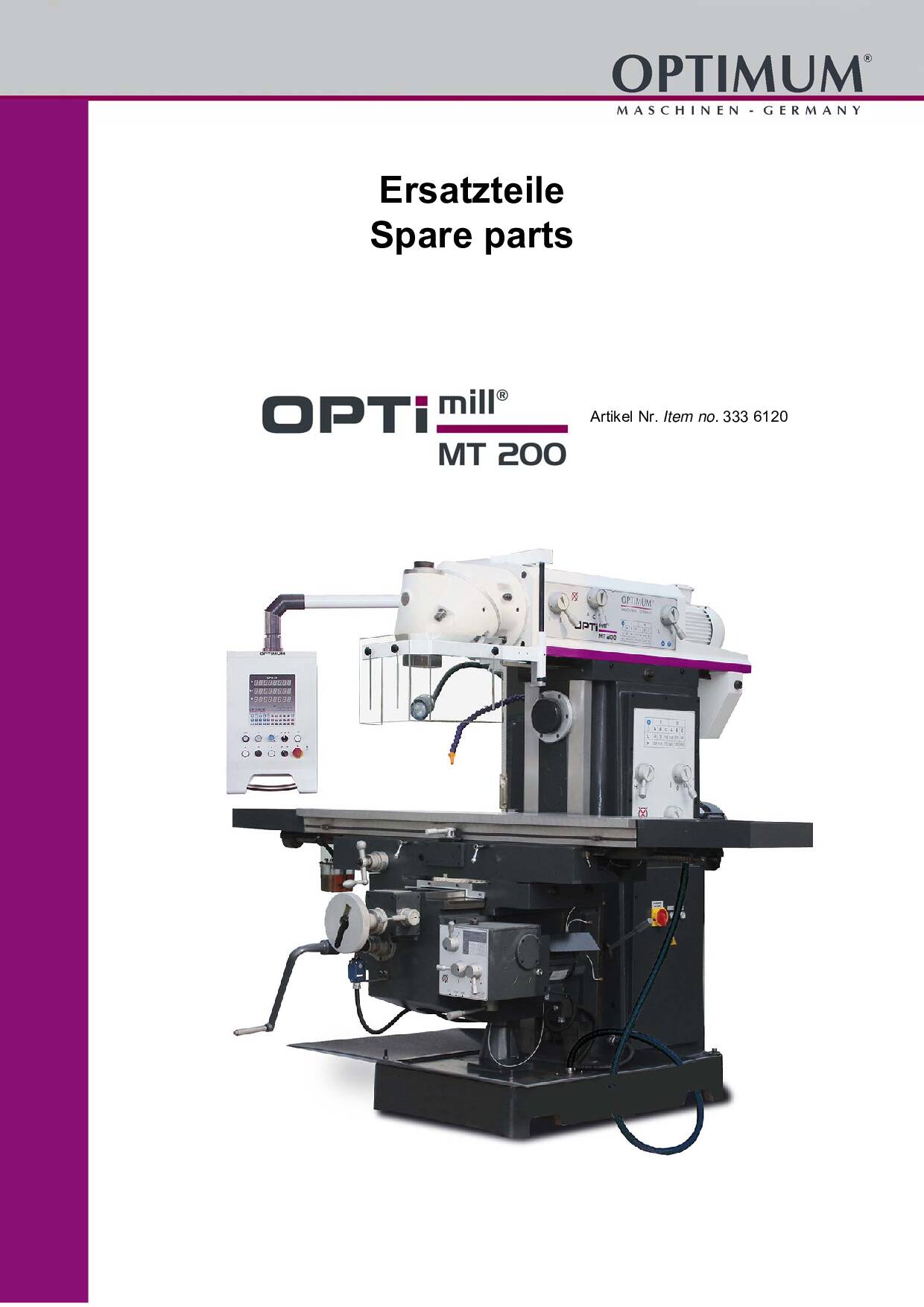

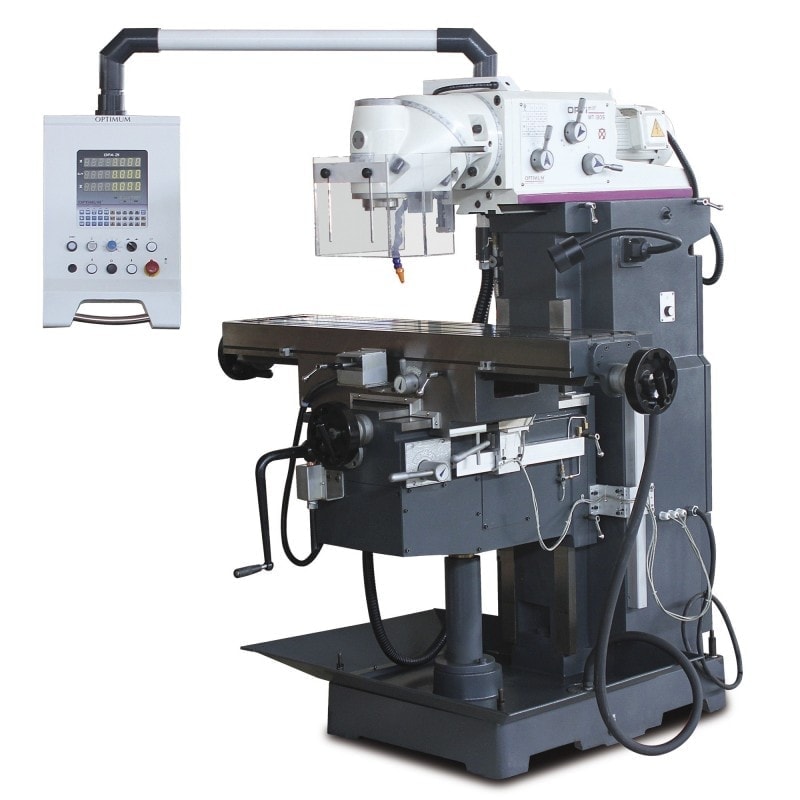

Fraiseuse Optimum MT 200
29 999,00 € HT
Hors livraison
3336120
Fraiseuse à tête spatiale universelle, type “HURON” Orientation à 360 ° . Avec servomoteurs pour les avances et système de visualisation 3 axes.
Des experts disponibles au : 03 20 03 69 17
Livraison 48/72h
Partout en France et Belgique avec transporteur spécialisé
Paiement 100% sécurisé
Retrait gratuit possible
- Très grande variété d‘applications. Idéale pour les ateliers de maintenance

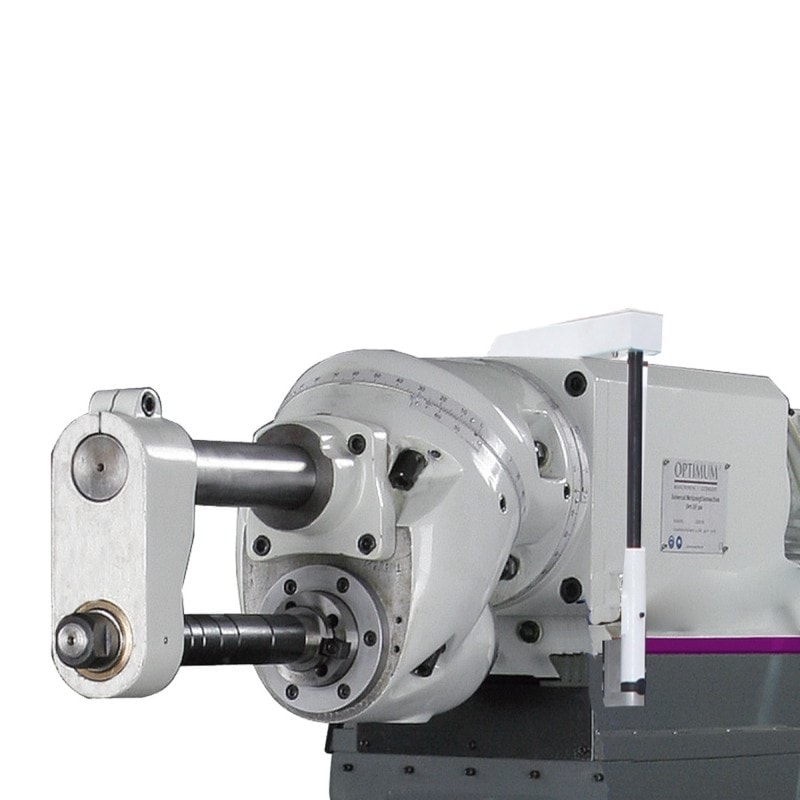

- Tête de fraisage type “HURON” avec 2 coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans
- Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements X, Y et Z par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Système de lubrification centralisé (graissage des glissières)
- Volants de grandes dimensions avec verniers
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses

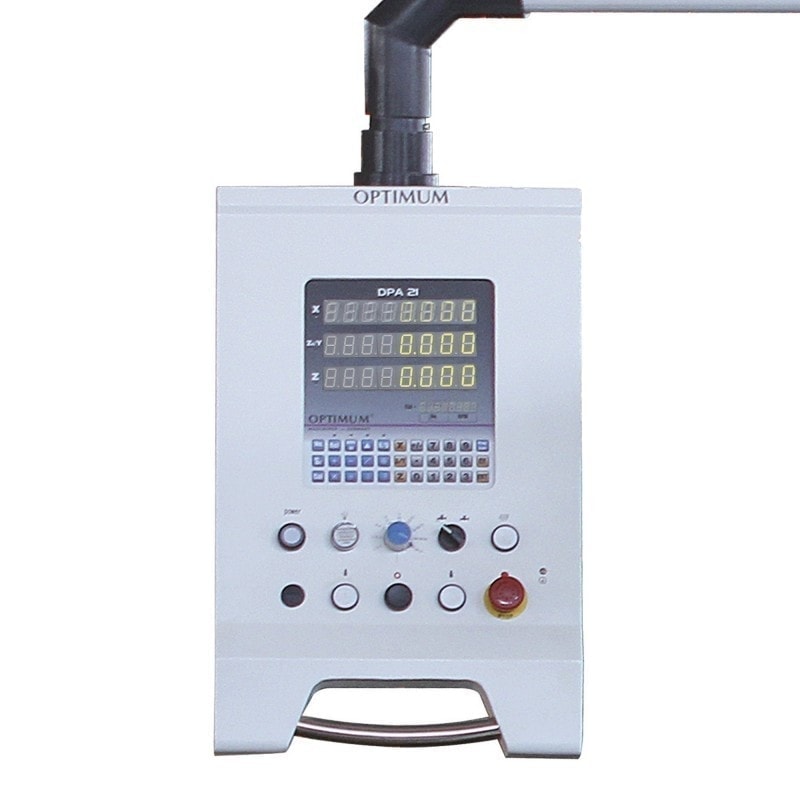

- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Avances automatiques sur les axes X, Y et Z avec avances rapides
- Carter de protection de broche protégeant des copeaux ou de l‘éjection d‘une pièce
- Mise en service fortement conseillée, nous consulter
Accessoires de série :
- Dispositif de fraisage horizontal Ø 22 et 27 mm
- Douille ISO50/CM4
- Pinces Ø 4 à 26 mm
- Données électriques
- Alimentation
- 400 V
- Fréquence
- 50 Hz
- Normes et certifications
- Norme
- DIN EN 55011
- Connexions électriques
- Puissance totale
- 9.2 kW
- Capacité de fraisage
- Capacité de surfaçage (max.)
- 100 mm
- Capacité de fraisage en bout (max.)
- 20 mm
- Table croisé horizontal
- Longueur de la table croisée
- 1650 mm
- Largeur de la table croisée
- 360 mm
- Distance broche-table croisée min.
- 250 mm
- Distance broche-table croisée
- 400 mm
- Nombre de rainures en T
- 3
- Entraxe des rainures en T
- 95 mm
- Charge admissible max.
- 450 kg
- Taille des rainures en T
- 14 mm
- Orientation de la table
- 35 °
- Système de lubrification par refroidissement
- Puissance système d'arrosage
- 90 W
- Course
- Course axe X manuelle
- 1290 mm
- Course axe Y manuelle
- 280 mm
- Course axe Z automatique
- 320 mm
- Course axe X automatique
- 1210 mm
- Course axe Y automatique
- 200 mm
- Distance min. broche - colonne
- 250 mm
- Broche verticale
- Attachement de broche
- ISO 50 DIN 2080
- Inclinaison de la tête / Orientation de la tête
- 360 °
- Inclinaison de la tête
- 360 °
- Plage de vitesses
- 60 – 1750 T/min.
- Nombre de vitesses
- 12
- Tirant de broche
- M 24
- Puissance moteur
- 4 kW
- Vitesse d'alimentation
- Vitesse avance automatique X
- 22 – 380 mm/min.
- Vitesse avance automatique Y
- 20 – 380 mm/min.
- Vitesse avance automatique Z
- 7 – 127 mm/min.
- Puissance moteur des avances
- Puissance du moteur d'entraînement de l'axe X
- 1,1 kW
- Puissance moteur d'entraînement de l'axe Y
- 1,1 kW
- Puissance du moteur d'entraînement de l'axe Z
- 1,1 kW
- Vitesses d'avances
- Vitesse d'avance rapide X
- 1290 mm/min.
- Vitesse d'avance rapide Y
- 1290 mm/min.
- Vitesse d'avance rapide Z
- 342 mm/min.
- Broche horizontale
- Attachement de broche
- ISO 50 DIN 2080
- Dispositif de fraisage horizontal
- Ø 22 mm
- Plage de vitesse de la broche horizontale
- 58 – 1800 T/min.
- Nombre de vitesse
- 12
- Puissance moteur de broche horizontale
- 4 kW
- Alimentation
- Nombre de vitesse d'avance X
- 8 plages
- Nombre de vitesse d'avance Y
- 8 plages
- Nombre de vitesse d'avance Z
- 8 plages
- Dimensions et poids
- Longueur
- 2160 mm
- Hauteur
- 2100 mm
- Largeur
- 2160 mm
- Poids net (brut)
- 2700 kg

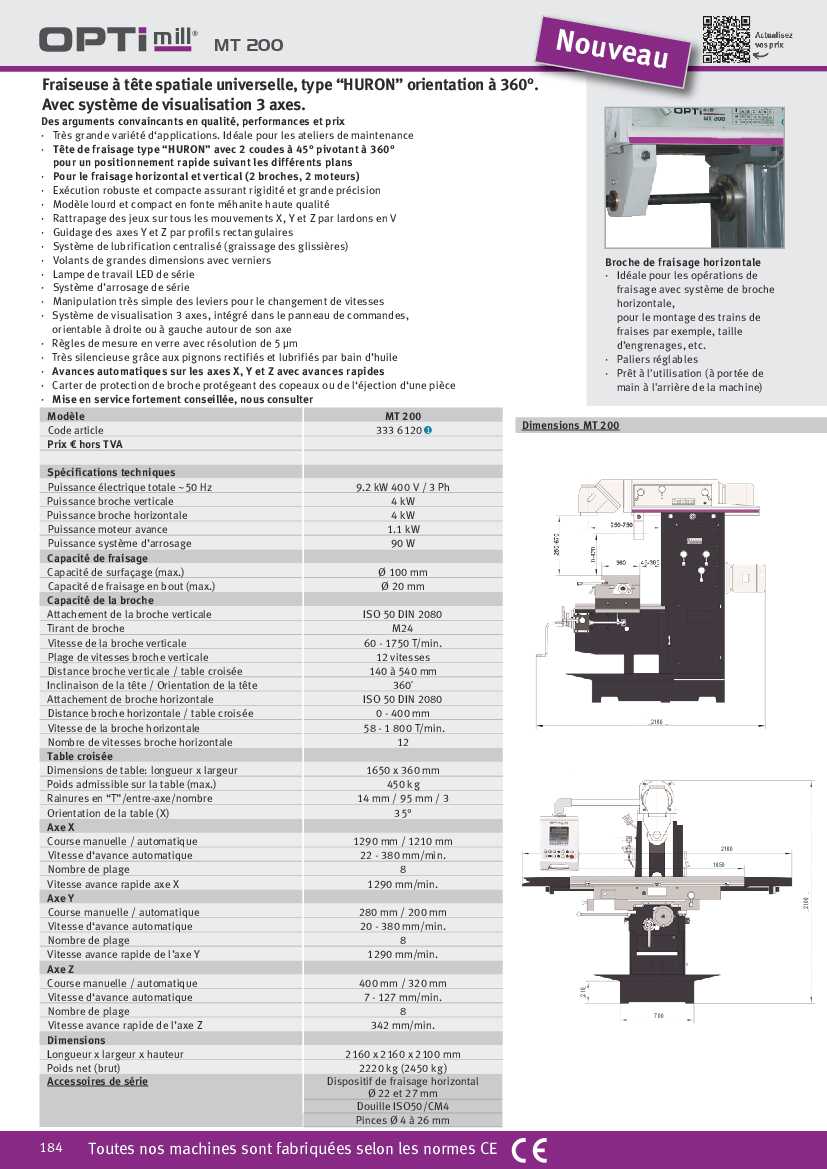

3336120FT2023
