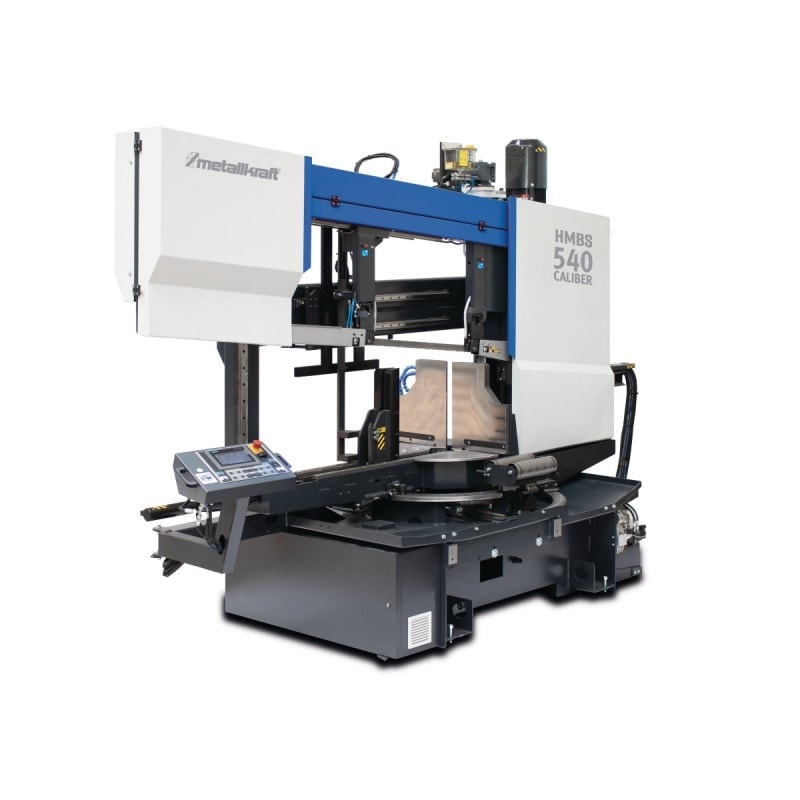

Scie à ruban horizontale Metallkraft HMBS 540 HA X DG HORIZONT

Scie à ruban horizontale Metallkraft HMBS 540 HA X DG HORIZONT

Nous consulter
3692205

Scie horizontale semi-automatique pour coupes d'onglet de +60° à -60° avec système de contrôle Siemens



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Scie à ruban à deux colonnes horizontale pour le sciage de profilés et de profilés pleins
  • Positionnement automatique après avoir saisi l‘angle souhaité

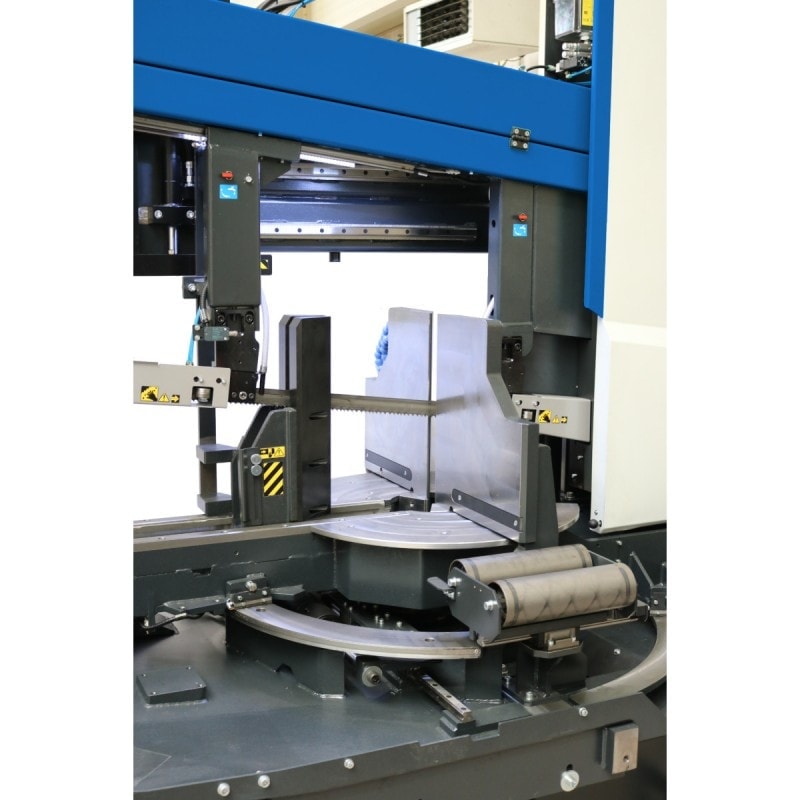

  • Le serrage hydraulique du plateau tournant permet une coupe angulaire précise
  • Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale
  • Vitesse de coupe réglable en continu de 15 à 150 m/min.
  • L‘entraînement de la lame se fait par un engrenage conique, un moteur asynchrone et un convertisseur de fréquence haute qualité
  • Tension du matériau devant et derrière la coupe grâce à un étau en deux parties
  • Réglage de la pression du serrage hydraulique de l‘étau par une soupape de commande avec manomètre
  • Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie
  • Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l’étau
  • Zone de travail avec éclairage LED
  • Brosse à copeaux à entraînement électrique
  • Refroidissement par émulsion avec distribution du liquide au travers des guide-lames dans la rainure de découpe
  • Moteurs plus puissants en option

HMBS 540 HA X DG HORIZONT

  • Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces
  • Mouvement de coupe par vis à billeset servomoteur
  • Avec système ARP : contrôle automatique de la vitesse d’avance de coupe en fonction de la section du matériau ou de la vitesse

Système ARP

  • Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe.
  • Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale).

Accessoires de série :

  • Pompe de refroidissement
  • Contrôle de la tension de lame : Tension hydraulique de la lame
  • Contrôle de l'avance de lame : ARP
  • Avance de la scie : Broche rotative et servomoteur
  • Course de retour de la scie : Hydraulique
  • Panneau de commande : Orientable
  • Brosse à copeaux : Entraîné par le rouleau de bande
  • Etau : Séparé en deux en amont et en aval de la coupe / réglage hydraulique de la pression
  • Commande : Siemens S - 7 - 1500 avec écran tactile 7"
  • Eclairage de la zone de travail : LED

Données électriques
Puissance moteur
5.5 kW
Alimentation
400 V
Fréquence
50 Hz
Puissance système hydraulique
0.75 kW
Puissance de système d'arrosage
0.12 kW
Données de la machine
Vitesse de coupe
15 - 150 m/min.
Vitesse
Infinitely adjustable
Longueur de la lame
6880 mm
Largeur de la lame
41 mm
Épaisseur de la lame
1.3 mm
Angle de coupe
7 °
Caractéristiques d'usinage
Longueur de coupe minimale
25 mm
Diamètre du matériau min.
10 mm
Longueur résiduelle min. de pièce
30 mm
Dimensions et poids
Longueur
4696 mm
Largeur
1756 mm
Hauteur de table de travail
810 mm
Hauteur
2400 mm
Poids net (brut)
2510 kg
