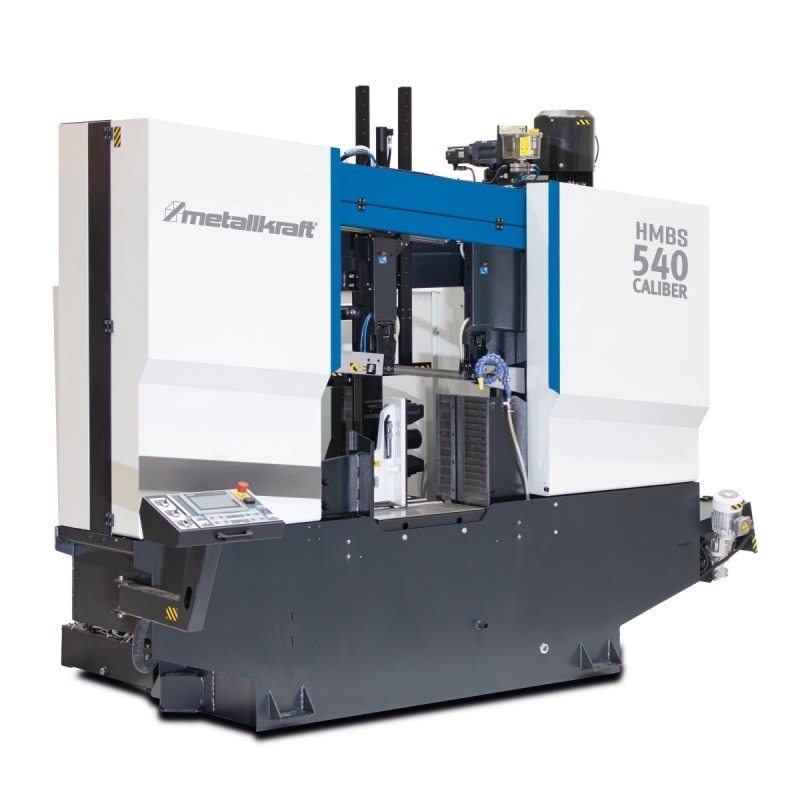

Scie à ruban horizontale Metallkraft HMBS 540 CNC X CALIBER

Scie à ruban horizontale Metallkraft HMBS 540 CNC X CALIBER

Nous consulter
3693215

Scie à ruban entièrement automatique avec commande Siemens



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Scie à ruban à deux colonnes pour le sciage de profilés et de profilés pleins
  • Avance du matériau de 700 mm de série
  • Le mouvement de coupe est effectué par des vérins hydrauliques
  • Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale
  • Vitesse de coupe réglable en continu de 15 à 150 m/min.
  • L‘entraînement de la lame se fait par un engrenage conique, un moteur asynchrone et un convertisseur de fréquence

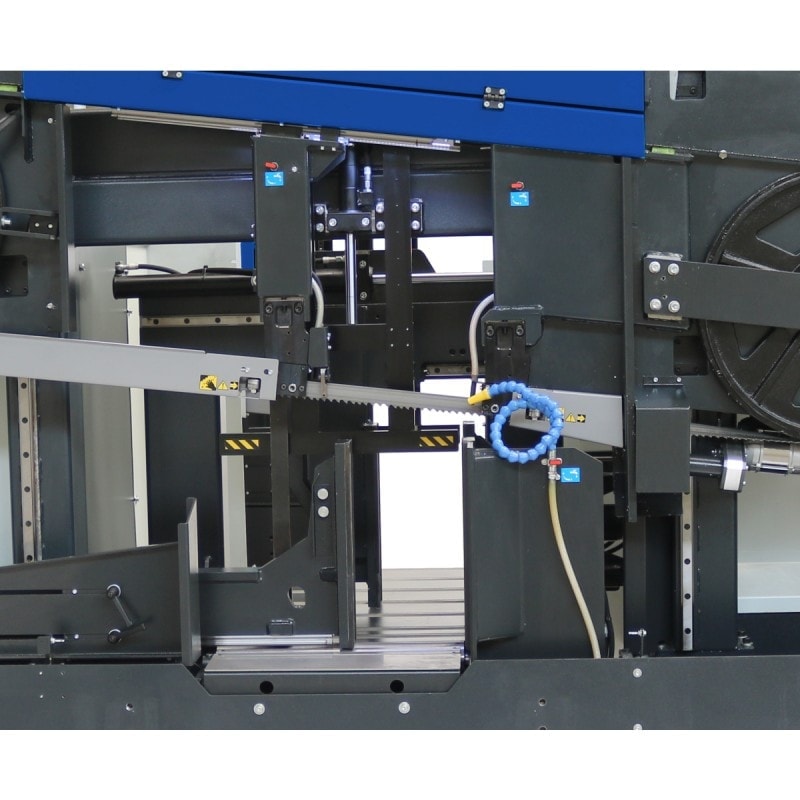

  • Tension du matériau devant et derrière la coupe grâce à un étau en deux parties
  • Réglage de la pression du serrage hydraulique de l‘étau par une soupape de commande avec manomètre
  • Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie
  • Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l’étau
  • Zone de travail avec lampe LED

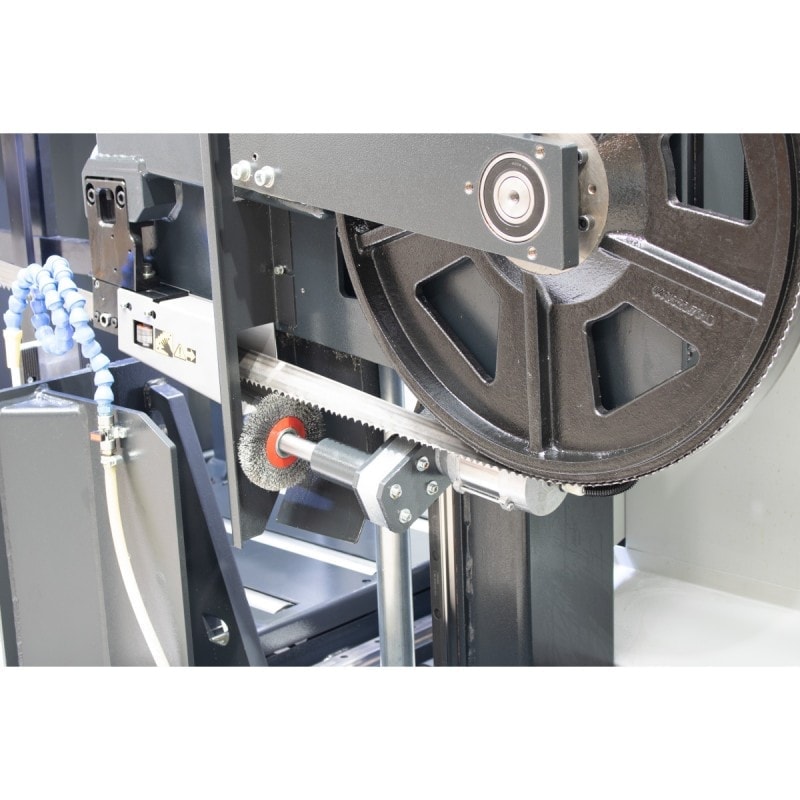

  • Brosse à copeaux à entraînement électrique
  • Refroidissement par émulsion avec distribution du liquide de refroidissement au travers des guide-lames dans la rainure de découpe
  • Avec avance automatique de la matière : l‘avance à régulation de fréquence s‘effectue via une broche rotative ; un capteur optique détecte lorsqu‘il n‘y a plus de matériau et met l‘avance de la matière en pause
  • Avec convoyeur de copeaux et bac à copeaux de série
  • Moteur plus puissant en option

HMBS 440 CNC X Caliber

  • HMBS 440 CNC X Caliber

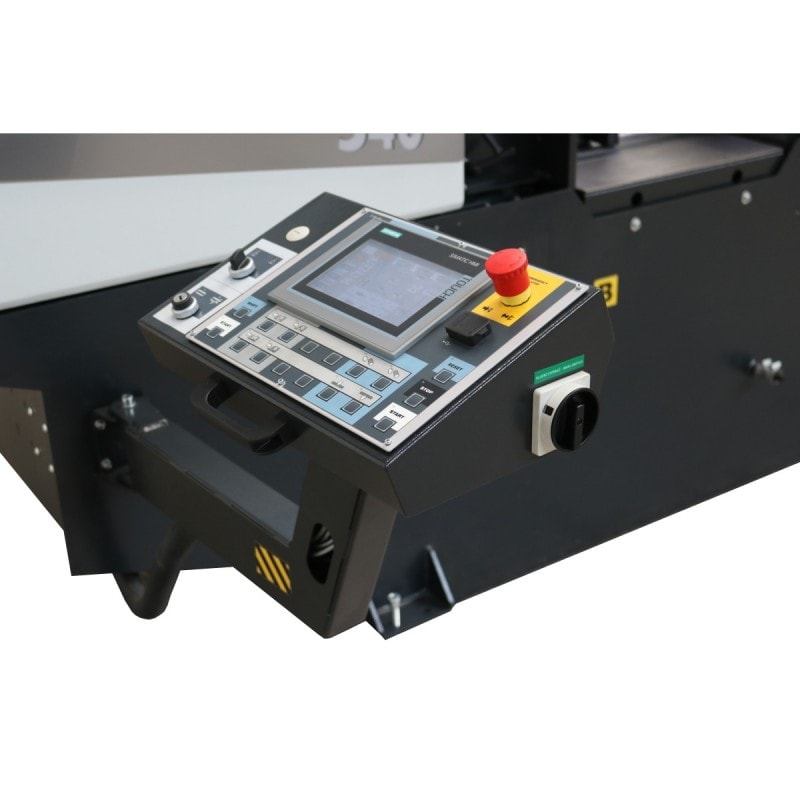

  • Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces
  • Mouvement de coupe par vis à billes et servomoteur
  • Avec système ARP : contrôle automatique de la vitesse d’avance de coupe en fonction de la section du matériau ou de la vitesse

Mode ARP : Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe. Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale).

Accessoires de série :

  • Commande : Siemens S 7 - 1500 avec écran tactile
  • Pompe de refroidissement
  • Contrôle de la tension de lame : Tension hydraulique de la lame
  • Contrôle de l'avance de lame : BRP
  • Avance de la scie : Hydraulique
  • Course de retour de la scie : Hydraulique
  • Panneau de commande : Orientable
  • Brosse à copeaux : Entraînement électrique
  • Etau : Séparé en deux en amont et en aval de la coupe / réglage hydraulique de la pression .
  • Éclairage de la zone de travail : LED
  • Convoyeur à copeaux
  • Bac à copeaux
  • Convoyeur à rouleaux : 700 mm

Données électriques
Puissance moteur
5.5 kW
Alimentation
400 V
Puissance de système d'arrosage
0.12 kW
Fréquence
50 Hz
Puissance système hydraulique
0.75 kW
Données de la machine
Vitesse de coupe
15 - 150 m/min.
Vitesse
Infinitely adjustable
Longueur de la lame
6200 mm
Largeur de la lame
41 mm
Épaisseur de la lame
1.3 mm
Angle de coupe
7 °
Caractéristiques d'usinage
Longueur d'avance max. pour 1 x unité d'avance
750 mm
Longueur d'avance maximale
19999 mm
Avance minimale du matériau
3 mm
Longueur de coupe minimale
15 mm
Diamètre du matériau min.
10 mm
Longueur résiduelle de la pièce automatique
200 mm
Vitesse d'avance du matériau
6 m/min.
Longueur résiduelle min. de pièce
40 mm
Dimensions et poids
Longueur
4300 mm
Largeur
2030 mm
Hauteur
2550 mm
Hauteur de table de travail
800 mm
Poids net (brut)
3790 kg
