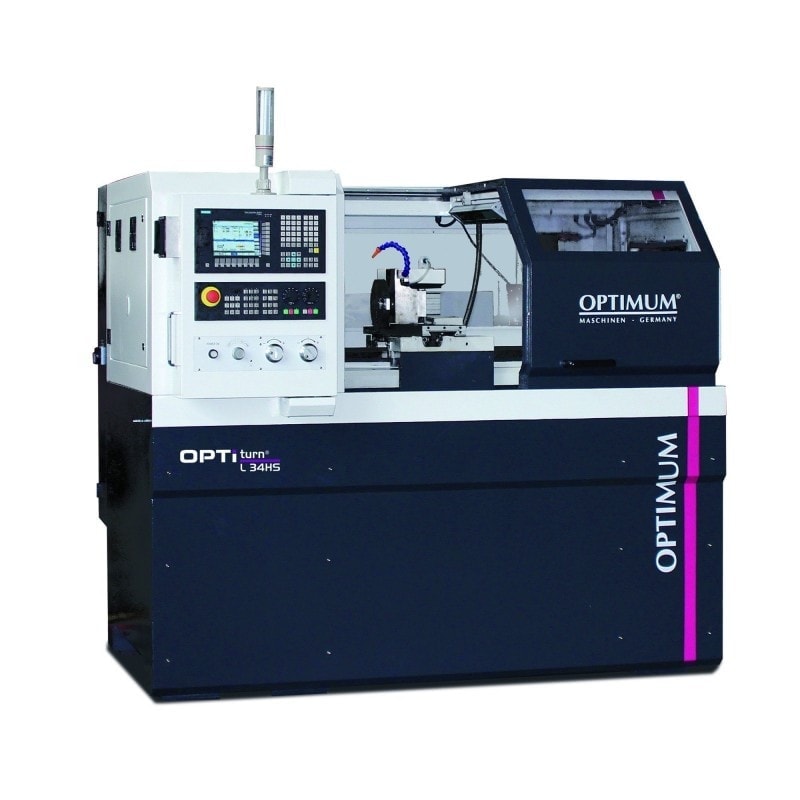

Tour à commande numérique Optimum L 34 HS

Nous consulter
3504232

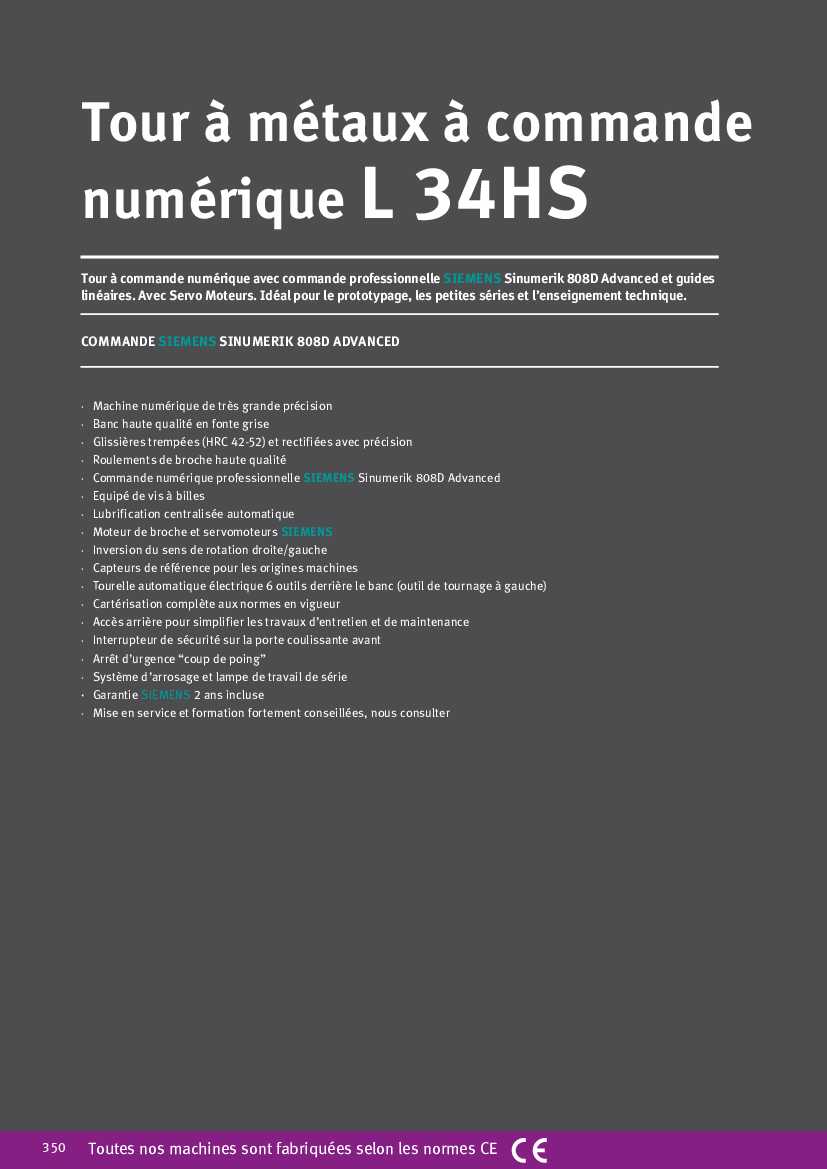

Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808 D Advanced et servo moteurs. Idéal pour les petites séries et l’enseignement technique.



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine numérique de très grande précision
  • Banc haute qualité en fonte grise
  • Glissières trempées (HRC 42-52) et rectifiées avec précision
  • Roulements de broche haute qualité
  • Commande numérique professionnelle SIEMENS Sinumerik 808D Advanced
  • Equipé de vis à billes
  • Lubrification centralisée automatique
  • Moteur de broche et servomoteurs SIEMENS
  • Inversion du sens de rotation droite/gauche
  • Capteurs de référence pour les origines machines
  • Tourelle automatique électrique 6 outils derrière le banc (outil de tournage à gauche)
  • Cartérisation complète aux normes en vigueur
  • Accès arrière pour simplifier les travaux d’entretien et de maintenance
  • Interrupteur de sécurité sur la porte coulissante avant
  • Arrêt d’urgence “coup de poing”
  • Système d’arrosage et lampe de travail de série
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées, nous consulter



SIEMENS SINUMERIK 808D ADVANCED (panneau de commande) :

  • Port Ethernet RJ45
  • Ecran LED couleur 8,4" avec résolution 800 x 600
  • Équipé d'une maintenance à distance
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
  • Codeur absolu / aucun déplacement de référencement requis



Equipement de série

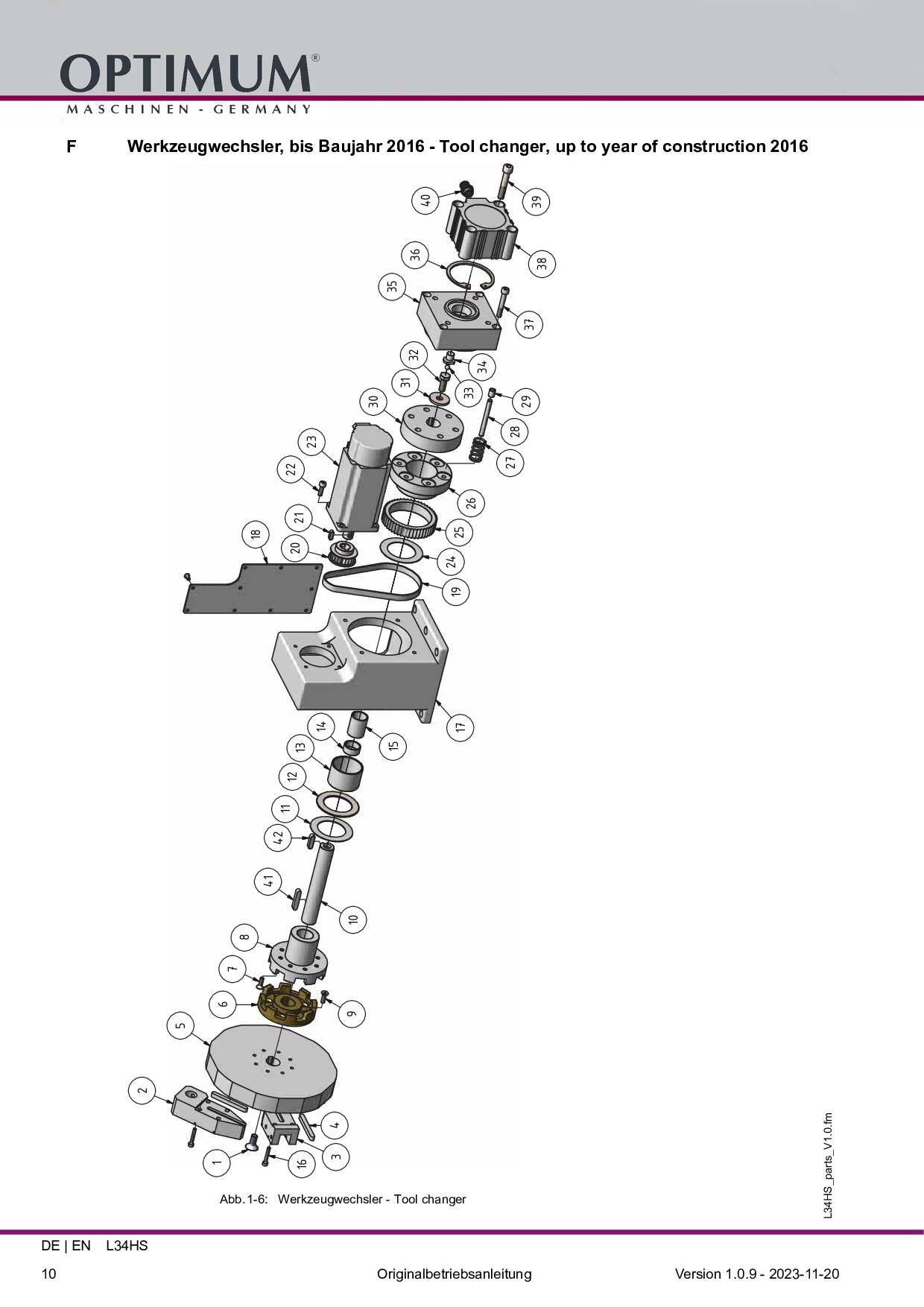

  • Changeur d'outils : Chargeur 6 outils
  • Broche : Équipée d'un encodeur pour le positionnement de la broche (filetage) / Grand alésage de broche Ø 46 mm
  • Guide linéaire : Charge admissible élevée et grande rigidité / Faible coefficient de frottement / Précision accrue de la machine
  • Système d'arrosage : Tiroir amovible / Élimination facile des copeaux
  • Lampe de travail : Pour un parfait éclairage de la zone de la zone de travail
  • Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue
Données électriques
Puissance moteur
3.7 kW
Fréquence
50 Hz
Alimentation
400 V
Caractéristiques
Hauteur de pointes
165 mm
Distance entre-pointes
600 mm
Ø usinable au-dessus du banc
350 mm
Ø usinable au-dessus du chariot
146 mm
Diamètre du mandrin de tour
Ø 160 mm
Largeur de banc
208 mm
Vitesse
Vitesse de broche
30 – 3500 T/min.
Attachement
Attachement de broche
ISO 702-1 No. 4 - A2
Alésage de broche
Ø 46 mm

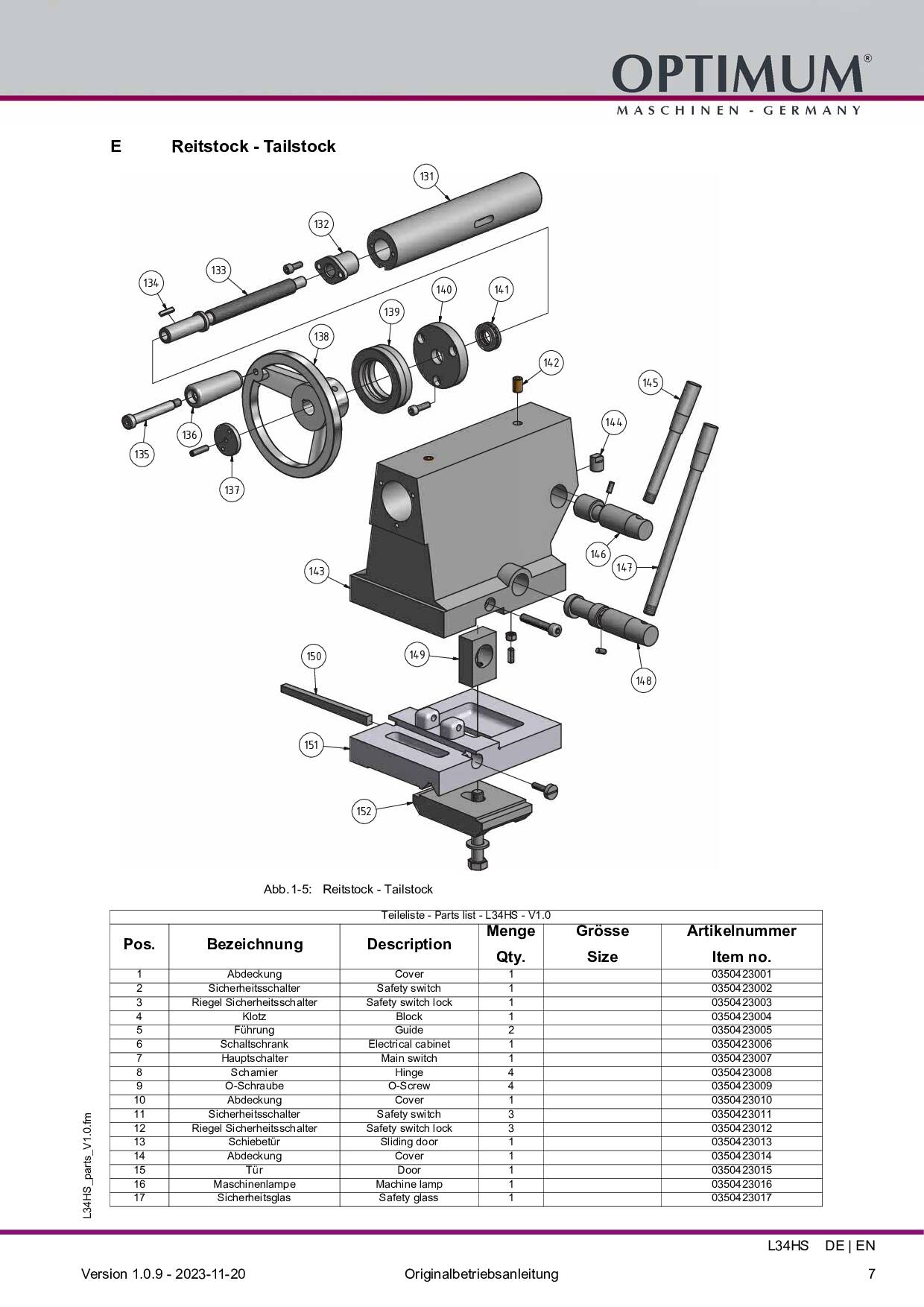

Poupée mobile
Cône Morse du fourreau
CM 3
Course du fourreau
120 mm
Ø du fourreau
45 mm
Connexions électriques
Puissance totale
6.5 kVA
Vitesse d'alimentation
Vitesse avance automatique X
6000 mm/min
Vitesse avance automatique Z
8000 mm/min
Système de lubrification par refroidissement
Capacité du réservoir
75 l
Puissance du système d'arrosage
95 W
Précision de fraisage
Précision de la répétabilité
± 0.01 mm
Précision du positionnement
± 0.01 mm
Couple du moteur
Couple moteur de l'axe Z
6 Nm
Couple moteur de l'axe X
4 Nm
Moteur
Couple de la broche
40 Nm
Couple moteur
23.6 Nm
Course
Course axe X
185 mm
Course axe Z
540 mm
Changeurs d'outils
Type de changeur d'outils
Electrique
Nombre d'emplacements d'outils du changeur d'outils
6
Hauteur x largeur de l'attachement carré max.
16 x 16 mm
Diamètre d’attachement barre d’alésage max.
Ø 16 mm
Dimensions et poids
Longueur
1950 mm
Largeur
1475 mm
Hauteur
1956 mm
Poids net (brut)
1200 kg
