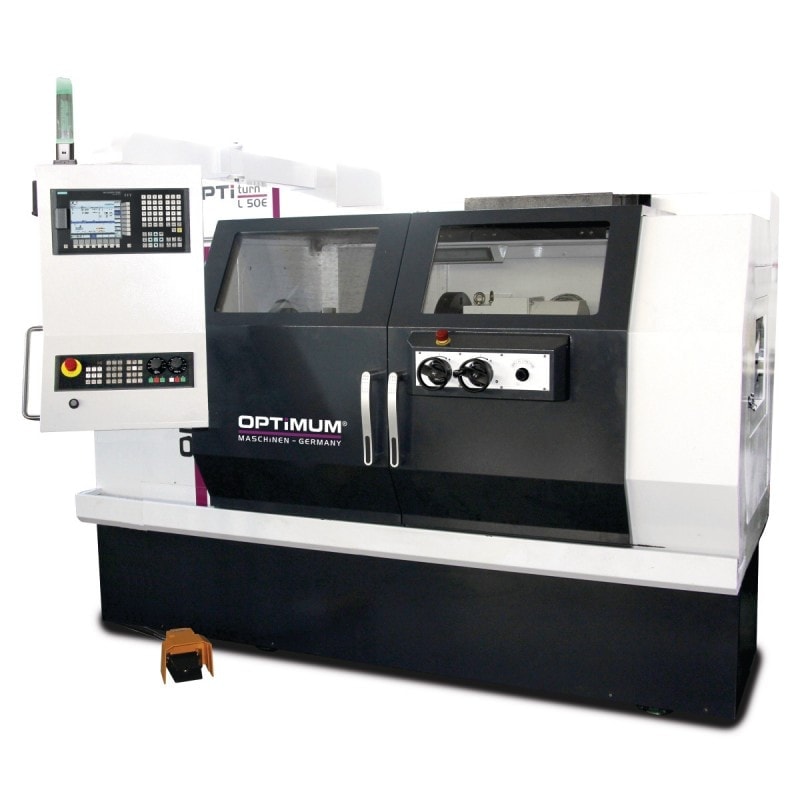

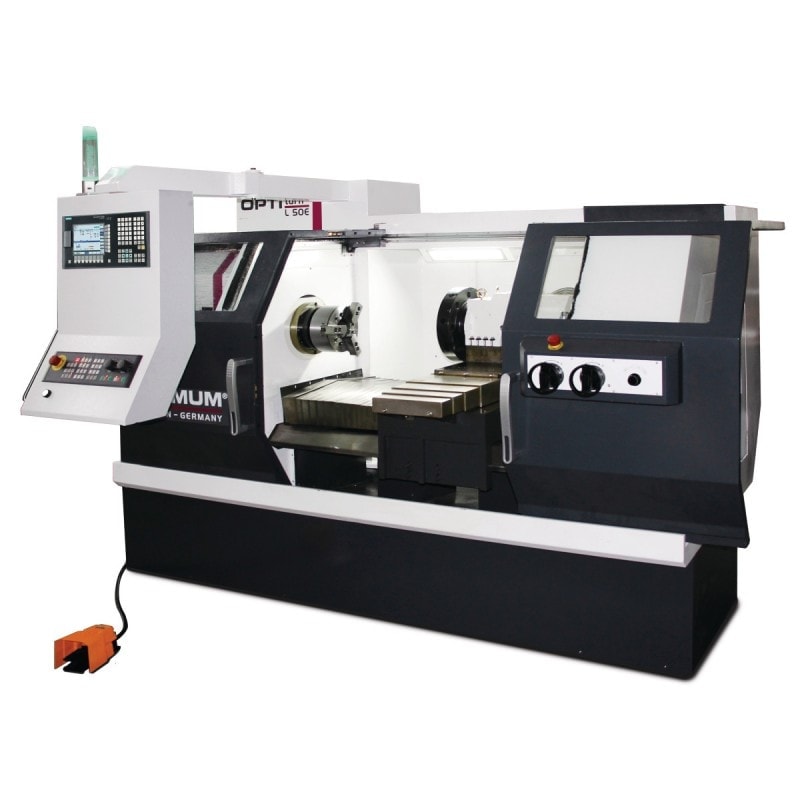

Tour à métaux à commande numérique Optimum L 50E

Tour à métaux à commande numérique Optimum L 50E

Nous consulter
3504240

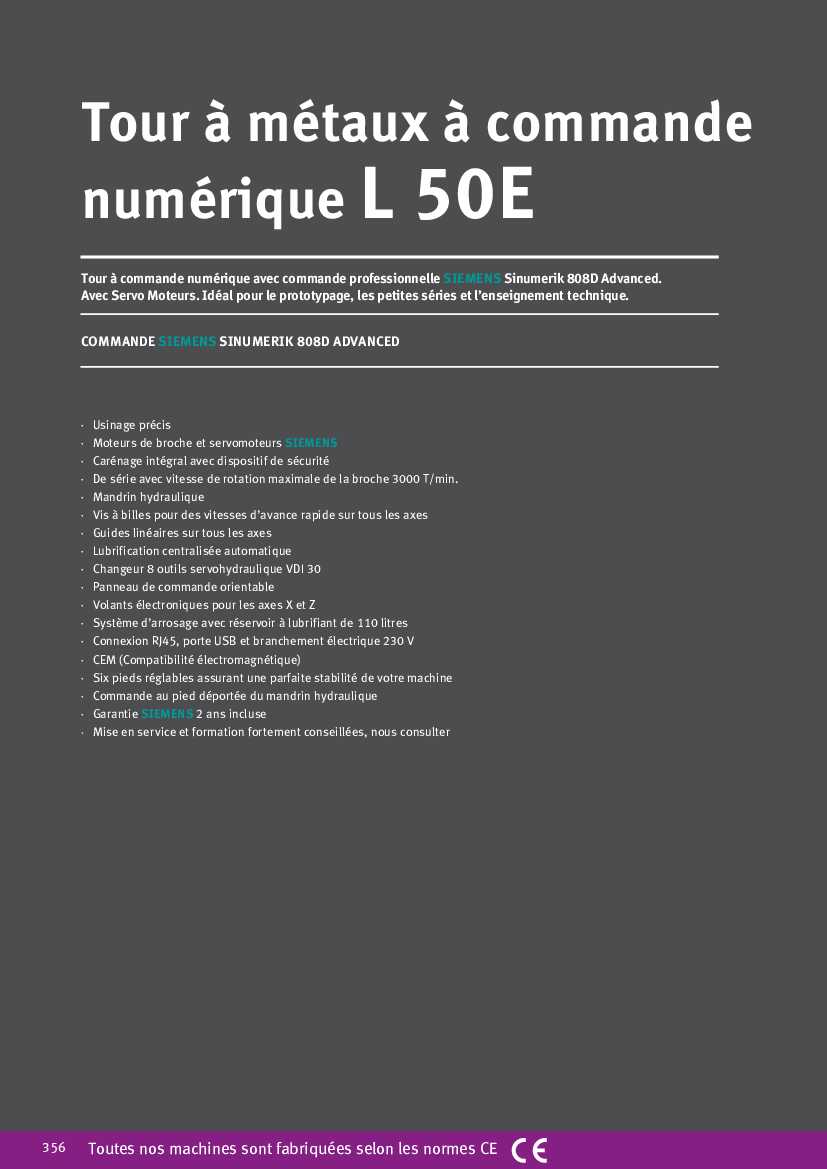

L 50E - Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808D Advanced. Avec Servo Moteurs. Idéal pour le prototypage, les petites séries et l’enseignement technique.



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  •  Usinage précis
  • Moteurs de broche et servomoteurs SIEMENS
  • Carénage intégral avec dispositif de sécurité
  • De série avec vitesse de rotation maximale de la broche 3000 T/min.
  • Mandrin hydraulique
  • Vis à billes pour des vitesses d’avance rapide sur tous les axes
  • Guides linéaires sur tous les axes
  • Lubrification centralisée automatique
  • Changeur 8 outils servohydraulique VDI 30
  • Panneau de commande orientable
  • Volants électroniques pour les axes X et Z
  • Système d’arrosage avec réservoir à lubrifiant de 110 litres
  • Connexion RJ45, porte USB et branchement électrique 230 V
  • CEM (Compatibilité électromagnétique)
  • Six pieds réglables assurant une parfaite stabilité de votre machine
  • Commande au pied déportée du mandrin hydraulique
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées, nous consulter

SIEMENS SINUMERIK 808D ADVANCED (panneau de commande) :

  • Port Ethernet RJ45
  • Ecran LED couleur 8,4" avec résolution 800 x 600
  • Équipé d'une maintenance à distance
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
  • Codeur absolu / aucun déplacement de référencement requis

Equipement de série :

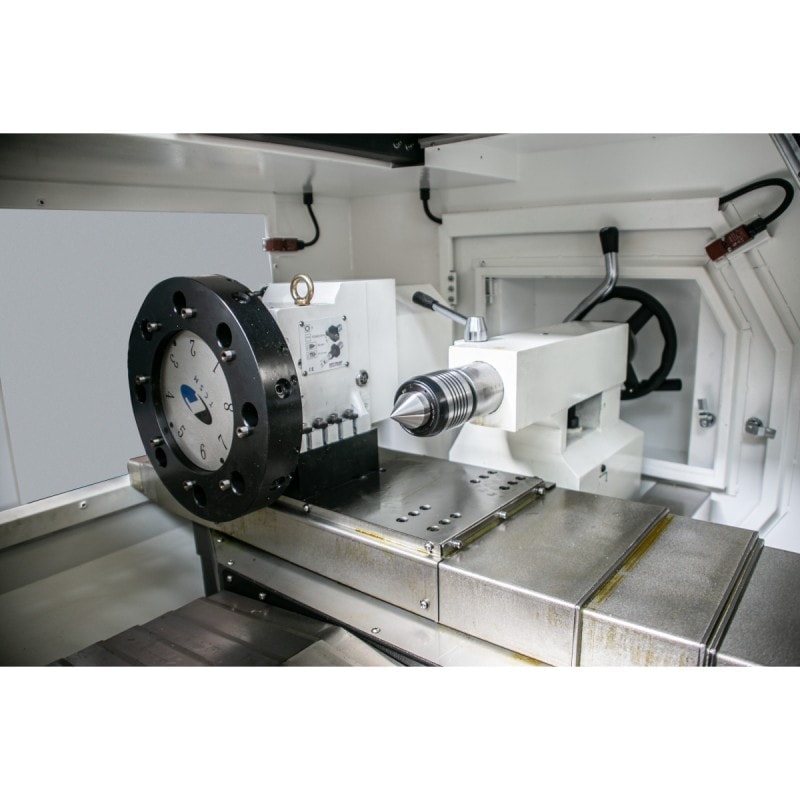

  • Changeur d'outils : 8 outils servohydraulique VDI 30. Hauteur d’attachement max. 20 mm. Diamètre d’attachement 32 mm

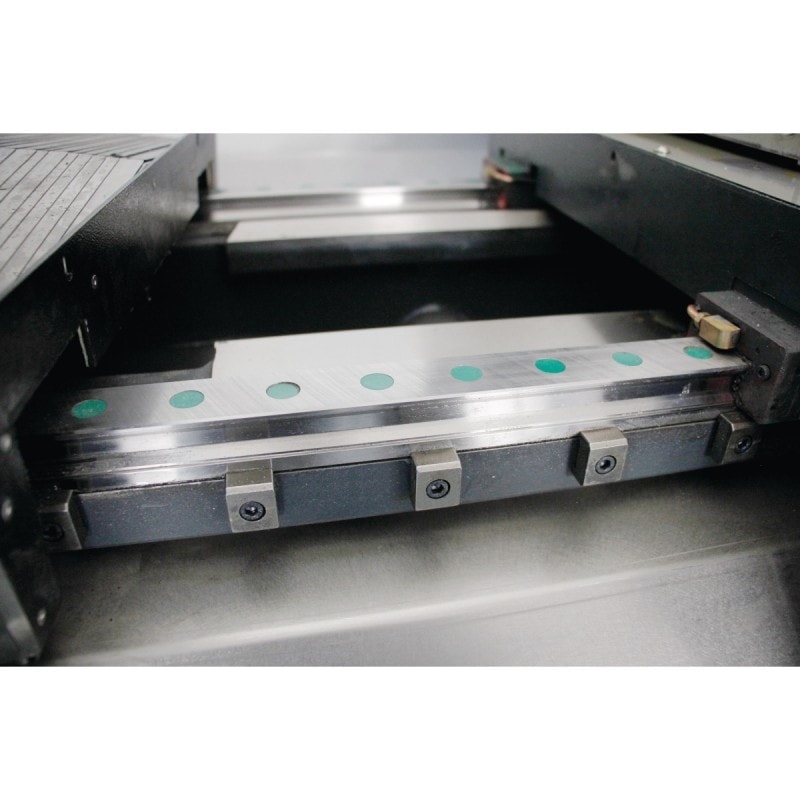

  • Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

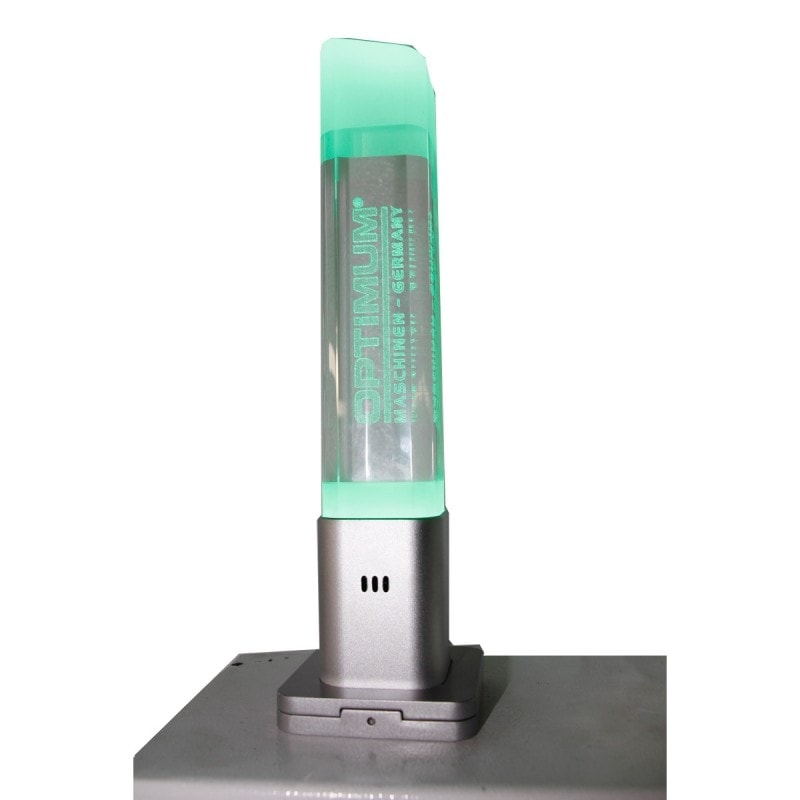

  • Colonne lumineuse : Indique visuellement l’état de la machine. Forte luminosité et longue durée de vie

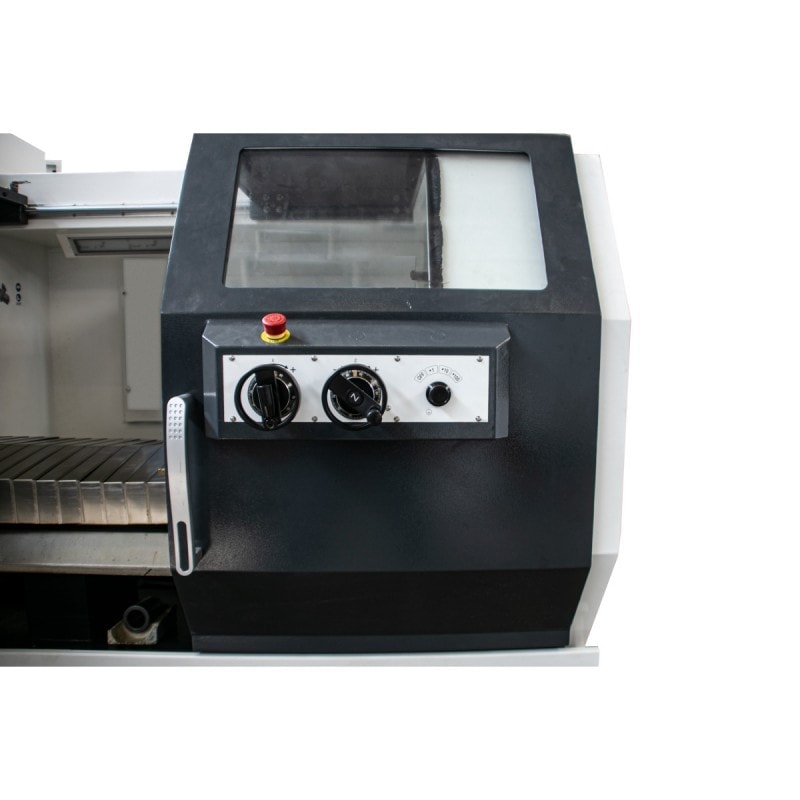

  • Volants : Volant pour le déplacement manuel des axes X et Z. Bouton d’arrêt d’urgence

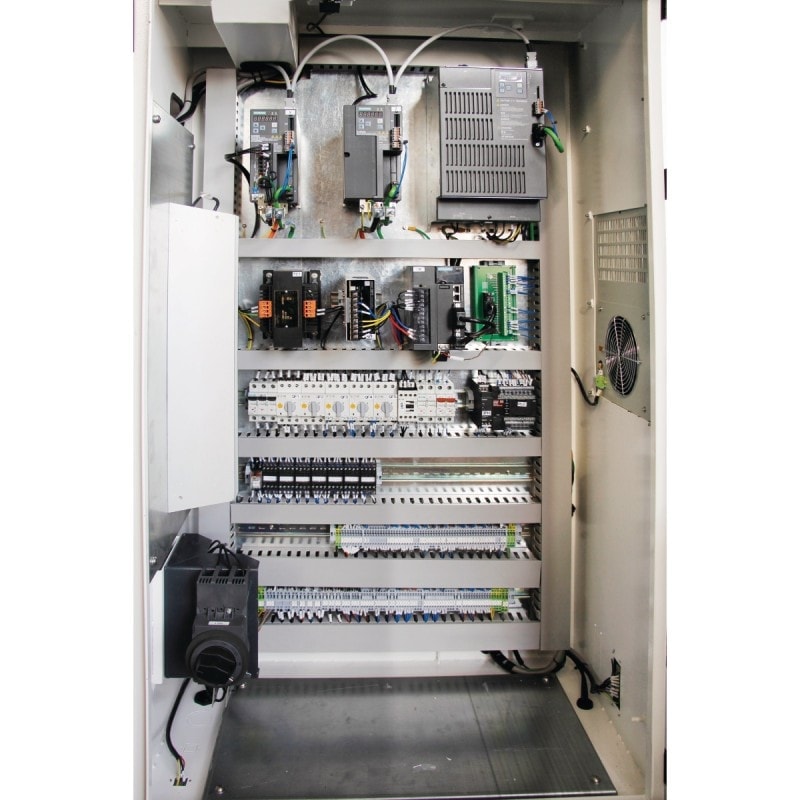

  • Armoire "électrique : Conception claire et aérée de l’armoire électrique. Normalisée. Servomoteurs SIEMENS

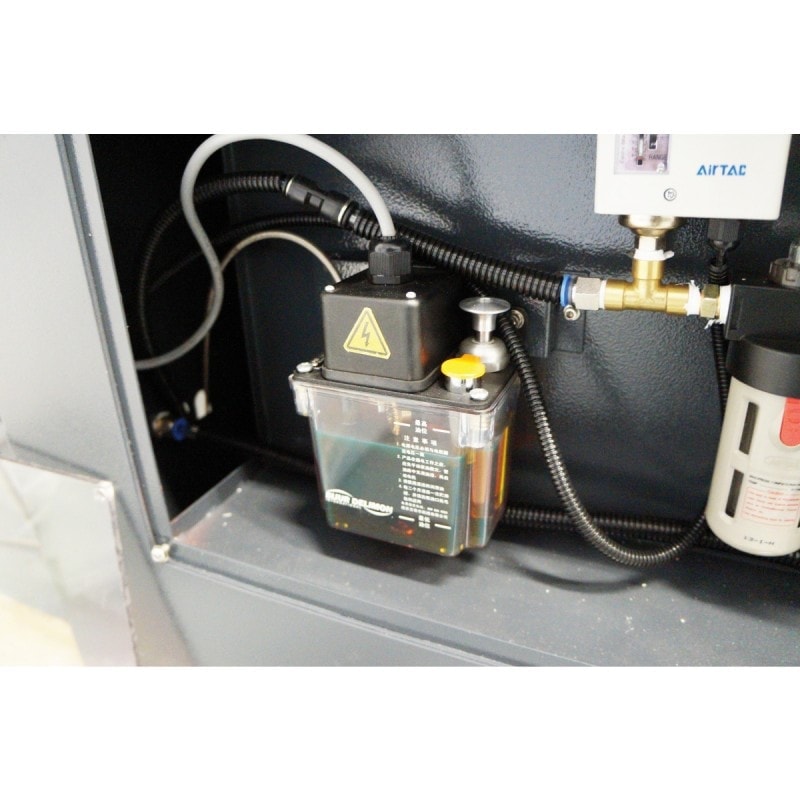

  • Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue





Données électriques
Fréquence
50 Hz
Alimentation
400 V
Connexions électriques
Puissance totale
11 kVA
Caractéristiques
Hauteur de pointes
245 mm
Ø usinable au-dessus du banc
490 mm
Ø usinable au-dessus du chariot
280 mm
Largeur de banc
400 mm
Diamètre du mandrin de tour
210 mm
Longueur usinable
618 mm
Vitesse
Vitesse de broche
3000 T/min.
Attachement
Attachement de broche
DIN ISO 702-1 Nr. 6 Form A2
Alésage de broche
66 mm
Poupée mobile
Cône Morse du fourreau
CM 5
Course du fourreau
150 mm
Ø du fourreau
75 mm
Vitesse d'alimentation
Vitesse avance automatique X
12000 mm/min
Vitesse avance automatique Z
15000 mm/min
Système de lubrification par refroidissement
Puissance du système d'arrosage
1000 W
Capacité du réservoir
110 l
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0,008 mm
Broche verticale
Motorisation de broche(Mode S1)
7,5 kW
Motorisation (Mode S6 à 30%)
11.25 kW
Couple du moteur
48 Nm
Couple moteur (Mode S6 à 30%)
72 Nm
Couple du moteur
Couple moteur de l'axe Z
11 Nm
Couple moteur de l'axe X
6 Nm
Moteur
Couple de la broche
86 Nm
Système hydraulique
Puissance de la pompe hydraulique
2,2 kW
Capacité du réservoir hydraulique
50 l
Données de la machine
Alésage de mandrin
Ø 52 mm
Course
Course axe X
300 mm
Course axe Z
800 mm
Changeurs d'outils
Type de changeur d'outils
Hydraulique; VDI 30
Nombre d'emplacements d'outils du changeur d'outils
8
Hauteur x largeur de l'attachement carré max.
20 mm
Diamètre d’attachement barre d’alésage max.
32 mm

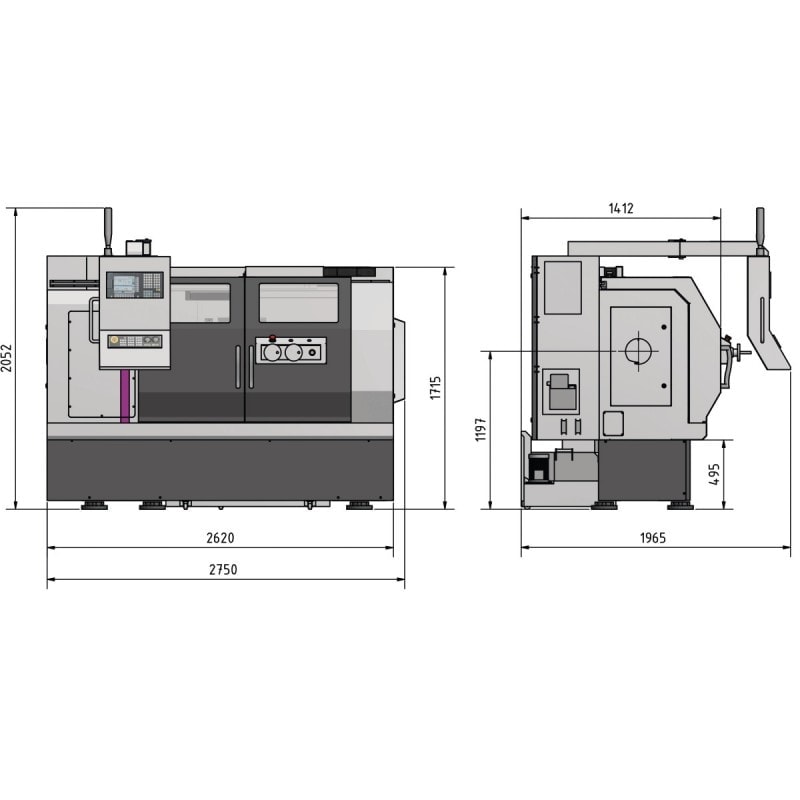

Dimensions et poids
Longueur
2750 mm
Largeur
1965 mm
Hauteur
2052 mm
Poids net (brut)
4200 kg
