Tour à métaux à commande numérique  Optimum L 440

Tour à métaux à commande numérique Optimum L 440

Nous consulter
3514410

L 440 -Le tour CNC à hautes performances pour une utilisation industrielle et la réalisation de séries. Avec COMMANDE SIEMENS SINUMERIK 828D BASIC



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine de grande précision avec la commande SIEMENS et les servomoteurs SIEMENS les plus récents
  • Construction compacte de la poupée fixe
  • La construction de la poupée fixe garantit un niveau de bruit minimal
  • Broche à grande vitesse 4500 T/min. avec roulements coniques de haute précision et de grande dimension

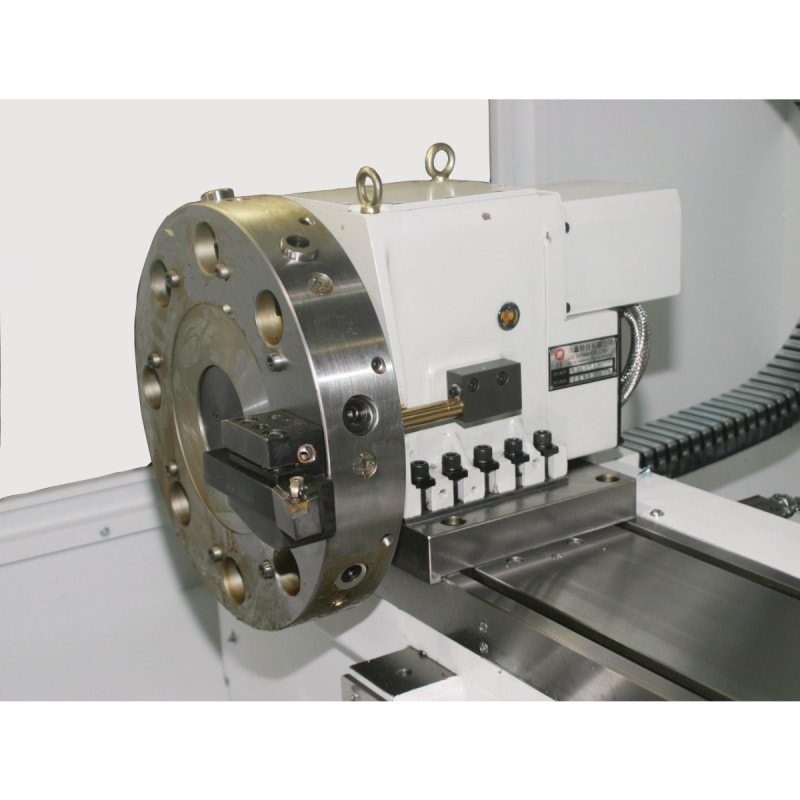

  • Changeur d’outils LS 160 VDI 40, capacité 8 outils

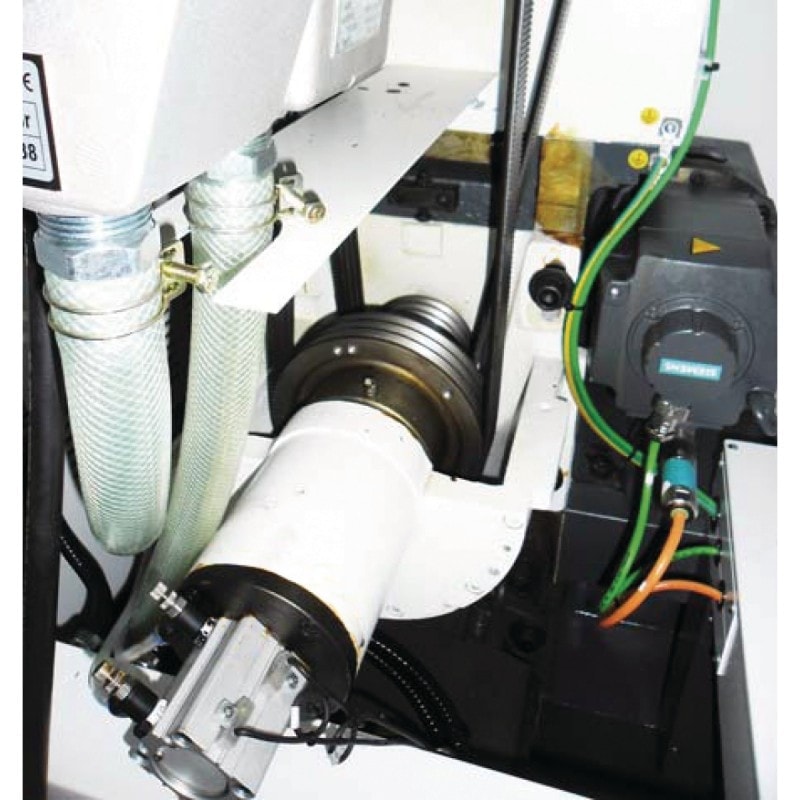

  • Changement de rapport de vitesse pneumatique par un vérin à air comprimé
  • Banc de machine avec double glissières rectangulaires
  • Bandes du banc trempées et rectifiées

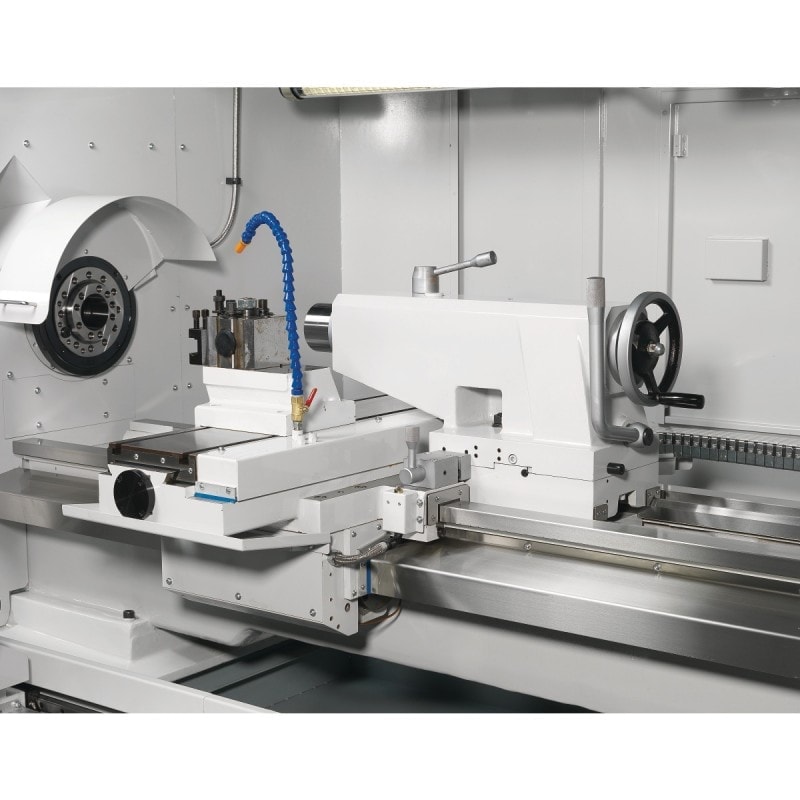

  • Poupée mobile de grande dimension et facilement positionnable grâce à un système de serrage rapide
  • Deux portes avant coulissantes, déplaçables séparément, avec hublots intégrés
  • Microrupteur de contact pour empêcher le démarrage de la machine si la porte n’est pas complètement fermée
  • Panneau de commande pivotant
  • Satellite de commande électronique pour l’opération manuelle des axes X et Z
  • Lubrification automatique de la poupée fixe
  • Lubrification automatique des chariots longitudinaux et transversaux
  • Lampe de travail halogène pour un éclairage complet de la zone de travail
  • Armoire électrique fermée avec échangeur de chaleur intégré contribue à une température optimale, même en cas de températures extérieures élevées, et empêche la pénétration de particules d’impuretés
  • Mors monobloc durs et doux fournis de série
  • Connexion RJ45, porte USB et connexion électrique (230 V) sur le panneau de commande
  • Six pieds de machine fournis de série
  • CEM (Compatibilité électromagnétique)
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter

Panneau de commande SIEMENS SINUMERIK 828 D

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

Equipement de série :

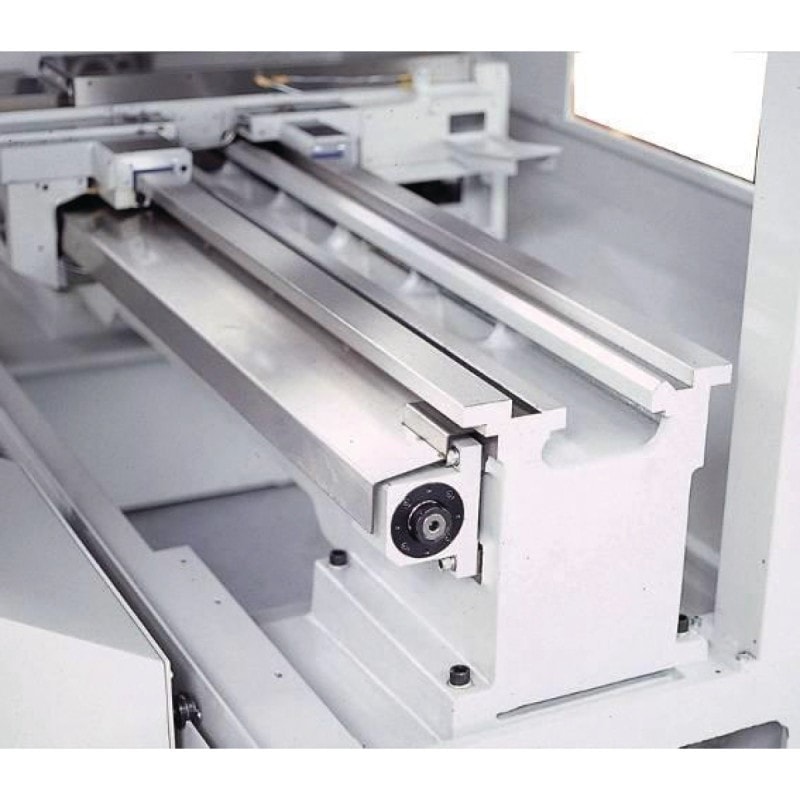

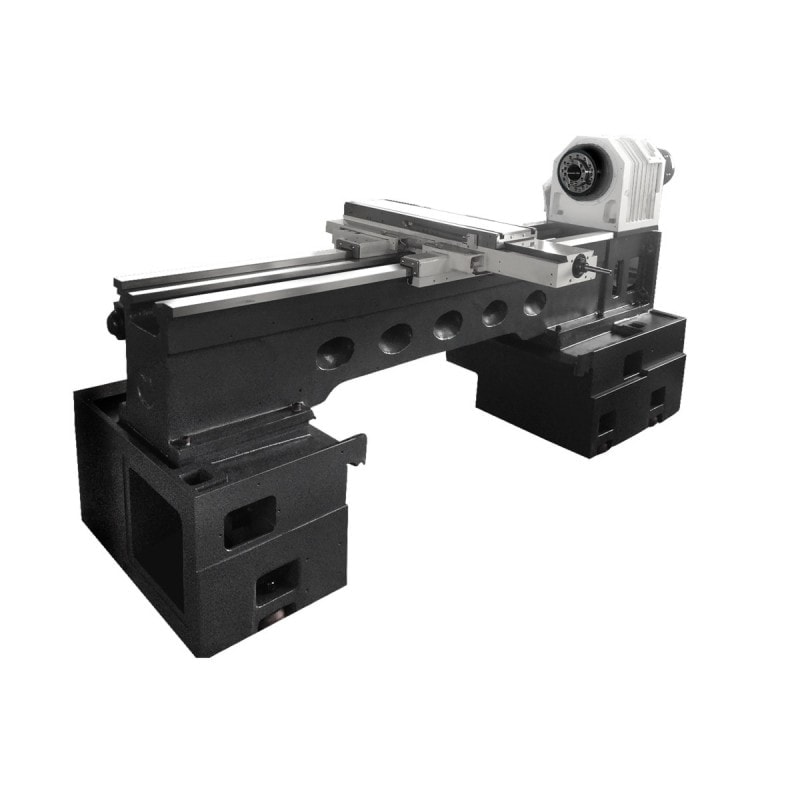

  • Banc : Grande largeur. Vis à billes pour une grande précision de positionnement et de répétabilité

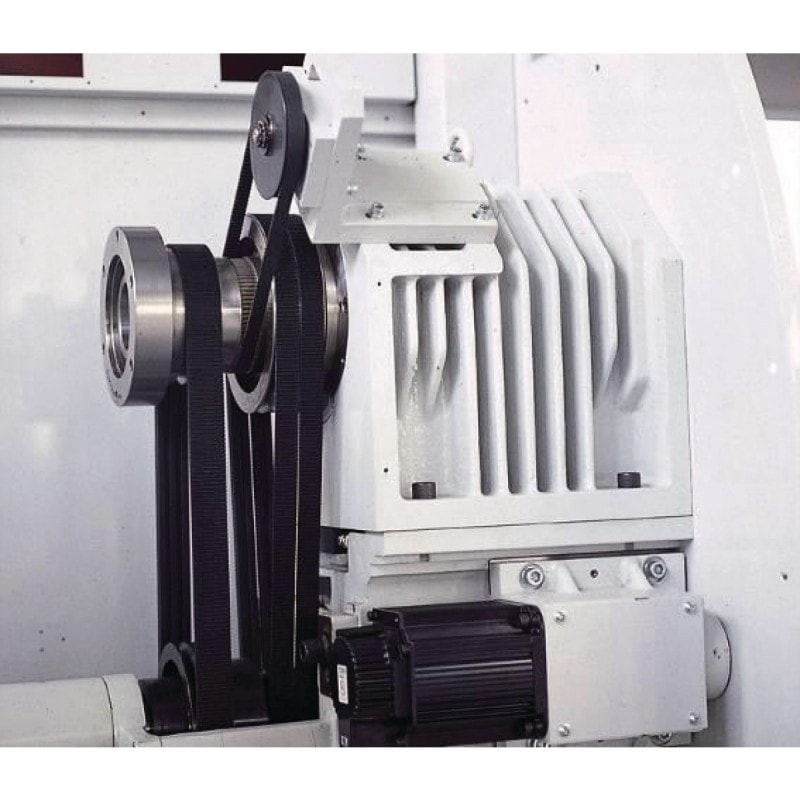

  • Poupée fixe : Montée sur roulements de précision. Construction stable. Fonctionnement silencieux même à des vitesses de broche élevées

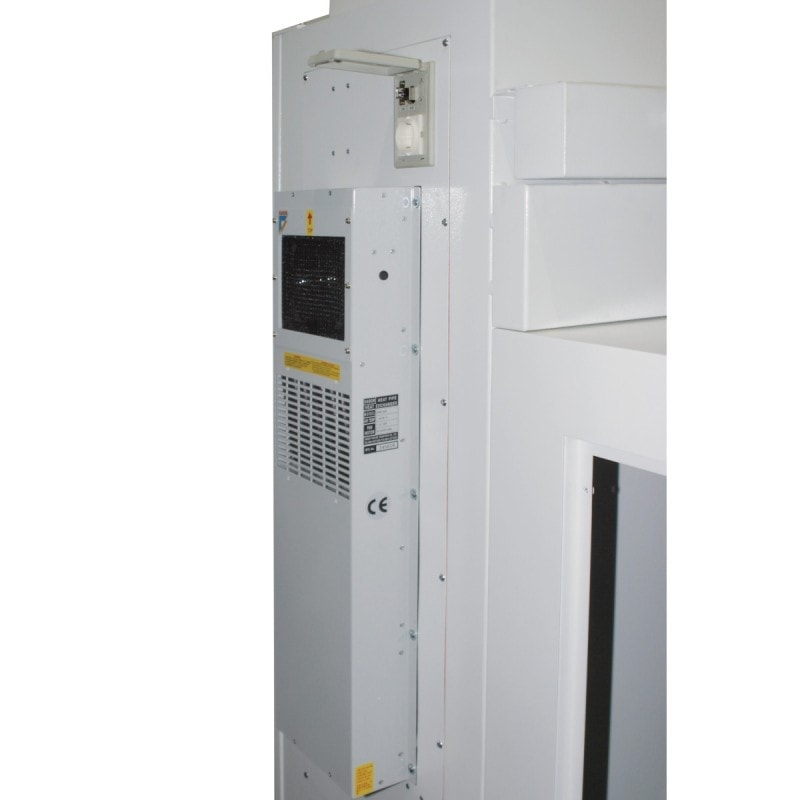

  • Echangeur de chaleur : L’armoire électrique fermée avec gestion intelligente du refroidissement contribue à une température optimale, même en cas de températures extérieures élevées
  • Boîte de vitesses : Pneumatique. Automatique. L’arbre tourne dans du bronze fritté, garantissant une grande précision

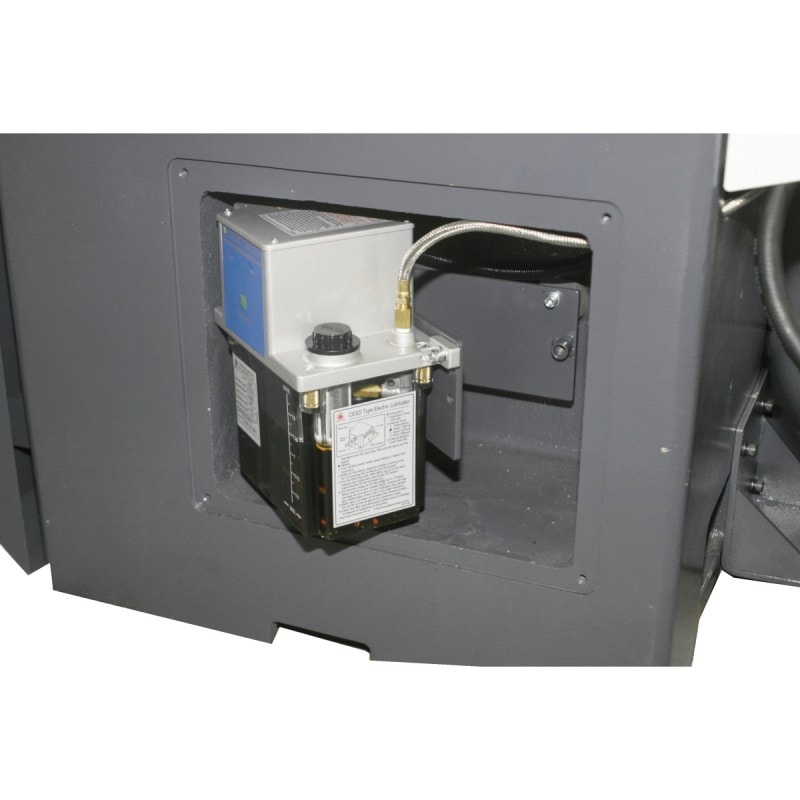

  • Système de lubrification centralisée : Garantit une lubrification régulière et automatique. Les points de lubrification reliés au système de lubrification centralisée ont une durée de vie accrue
  • Changeur d'outils : 8 emplacements d’outils. Changeur d’outils VDI40 hydraulique. Hauteur d’attachement carré max. 25 mm. Ø d’attachement barre d’alésage 32 mm
  • Poupée mobile : Grandes dimensions. Chariot avec broche filetée à billes et écrou précontraint

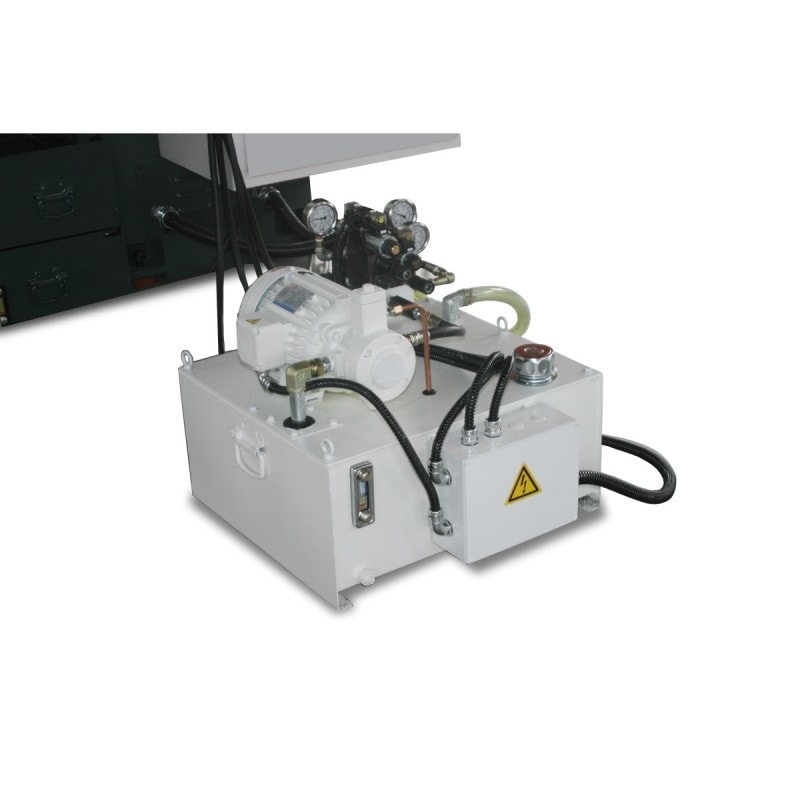

  • Groupe hydraulique : Pour serrage des mors, du mandrin et changeur d’outils. Puissance du moteur 750 W. Capacité du réservoir 50 litres. Pression de serrage / de service 2500 à 2942 kPa

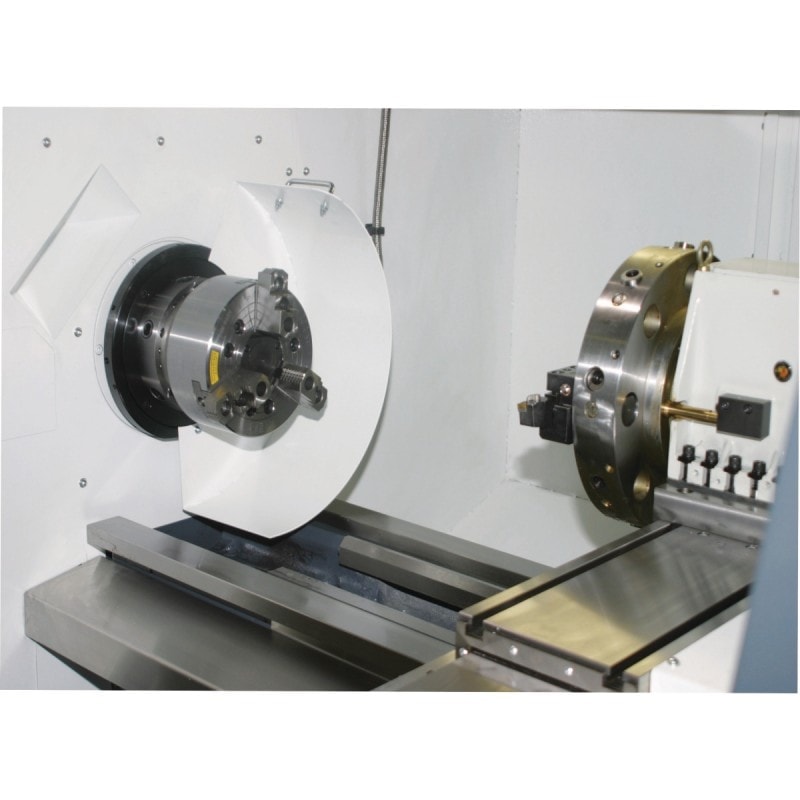

  • Mandrin à trois mors : Mandrin trois mors hydraulique Ø 200 mm. Alésage Ø 52 mm. Serrage facile des pièces

Données électriques
Alimentation
400 V
Puissance moteur
11 kW
Fréquence
50 Hz
Connexions électriques
Puissance totale
25 kVA
Caractéristiques
Hauteur de pointes
235 mm
Distance entre-pointes
1000 mm
Ø usinable au-dessus du banc
475 mm
Diamètre du mandrin de tour
200 mm
Ø usinable au-dessus du chariot
240 mm
Actionnement du mouvement de serrage du mandrin du tour
hydraulique
Ø usinable sous le banc rompu
710 mm
Données de la machine
Alésage de mandrin
Ø 52 mm
Vitesse
Vitesse de broche
100 – 950 / 900 – 4500 T/min.
Couple de vitesse
525/382 nm
Attachement
Attachement de broche
DIN ISO 702-1 No. 6
Alésage de broche
Ø 65 mm
Poupée mobile
Cône Morse du fourreau
CM 4
Course du fourreau
150 mm
Ø du fourreau
65 mm
Vitesse d'alimentation
Vitesse avance automatique X
15000 mm/min
Vitesse avance automatique Z
15000 mm/min
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0.005 mm
Système de lubrification par refroidissement
Puissance du système d'arrosage
375 W
Capacité du réservoir
170 l
Broche verticale
Motorisation de broche(Mode S1)
11 kW
Motorisation (Mode S6 à 30%)
23 kW
Couple du moteur
70 Nm
Couple moteur (Mode S6 à 30%)
148 Nm
Couple du moteur
Couple moteur de l'axe X
6 Nm
Couple moteur de l'axe Z
16 Nm
Système hydraulique
Puissance de la pompe hydraulique
0,75 kW
Capacité du réservoir hydraulique
50 l
Course
Course axe X
260 mm
Course axe Z
1150 mm
Changeurs d'outils
Type de changeur d'outils
hydraulique , LS 160 VDI 40
Nombre d'emplacements d'outils du changeur d'outils
8
Hauteur x largeur de l'attachement carré max.
25 x 25 mm
Diamètre d’attachement barre d’alésage max.
32 mm
Force d'avance
Axe X
7,5 kN
Axe Z
10 kN
Système de contrôle
Mémoire CNC
3 MB
Temps de changement de bloc
3 ms
Anticipation (Look ahead)
50
Nombre d'outils
128
Type de contrôle
Sinumerik 828D PPU 271
Logiciel système Sinumerik 828D (option d'usine)
SW 24
Changeur d’outils
Puissance des outils
5 kW
Couple max. des outils
20 Nm
Vitesse de rotation autorisée au niveau de l’accouplement de l’outil
4500 T/min.
Moteur
Couple moteur
70 Nm
Dimensions et poids
Longueur
3030 mm
Largeur
1952 mm
Hauteur
2025 mm
Poids net (brut)
3000 kg
