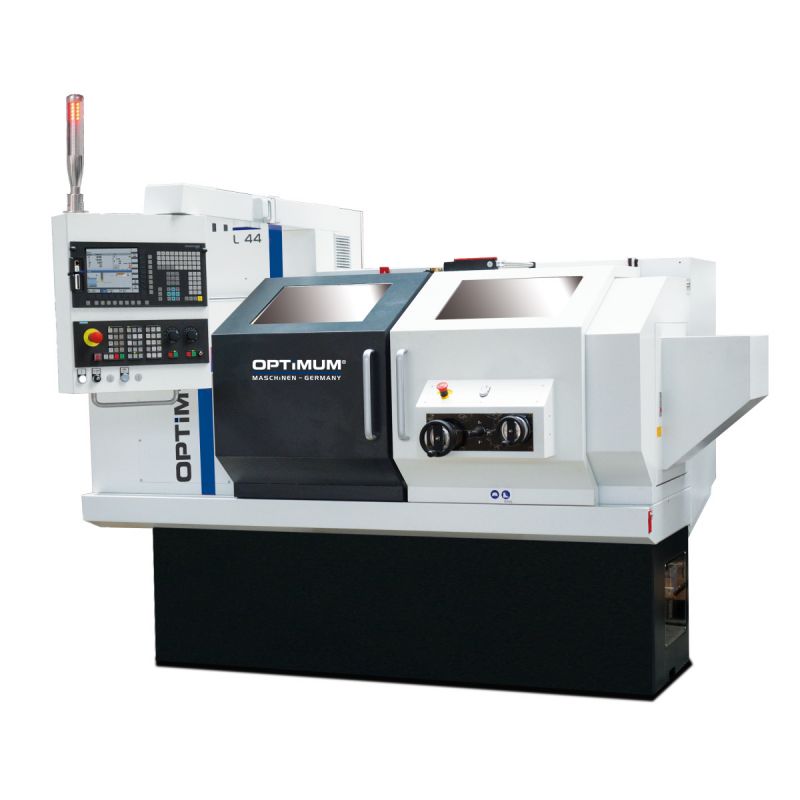

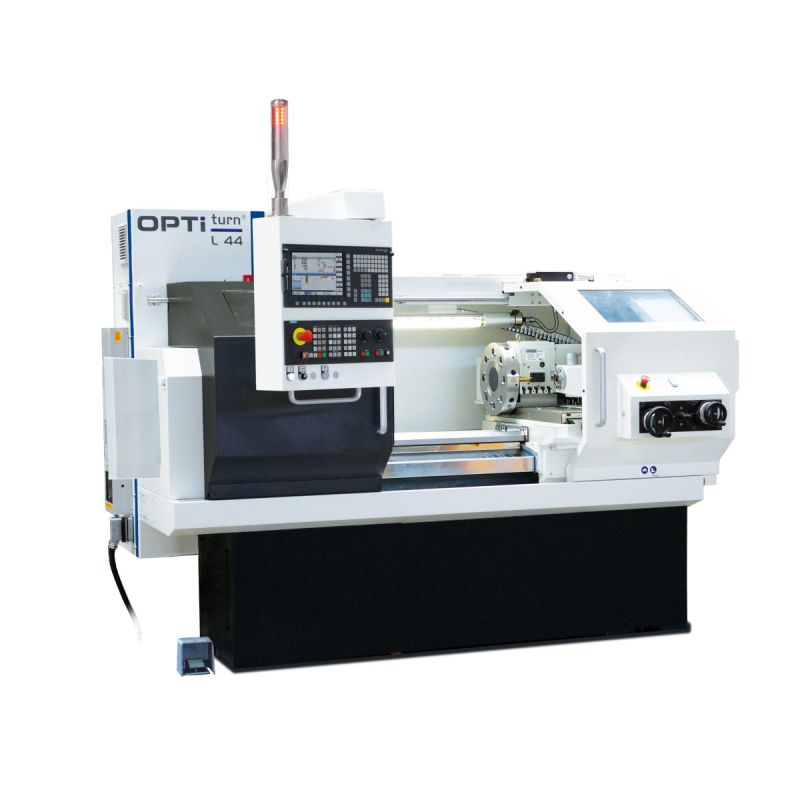

Tour à métaux à commande numérique Optimum L 44

Nous consulter
3514330

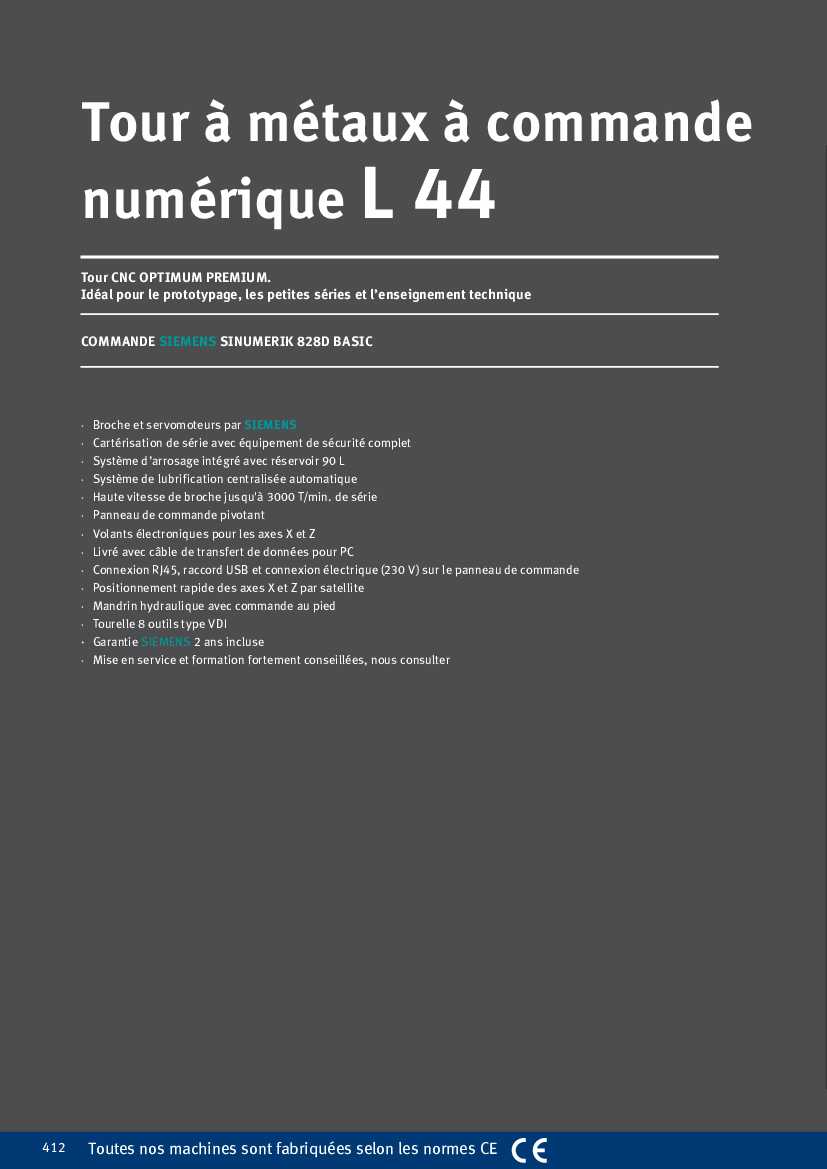

L 44 -Tour CNC OPTIMUM PREMIUM. Idéal pour le prototypage, les petites séries et l’enseignement technique. Avec COMMANDE SIEMENS SINUMERIK 828D BASIC



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Broche et servomoteurs par SIEMENS
  • Cartérisation de série avec équipement de sécurité complet
  • Système d’arrosage intégré avec réservoir 90 L
  • Système de lubrification centralisée automatique
  • Haute vitesse de broche jusqu'à 3000 T/min. de série
  • Panneau de commande pivotant
  • Volants électroniques pour les axes X et Z
  • Livré avec câble de transfert de données pour PC
  • Connexion RJ45, raccord USB et connexion électrique (230 V) sur le panneau de commande
  • Positionnement rapide des axes X et Z par satellite
  • Mandrin hydraulique avec commande au pied
  • Tourelle 8 outils type VDI
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées, nous consulter

Panneau de commande SIEMENS SINUMERIK 828 D

  • Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
  • Ecran TFT couleur 10.4“
  • 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes

Equipement de série :

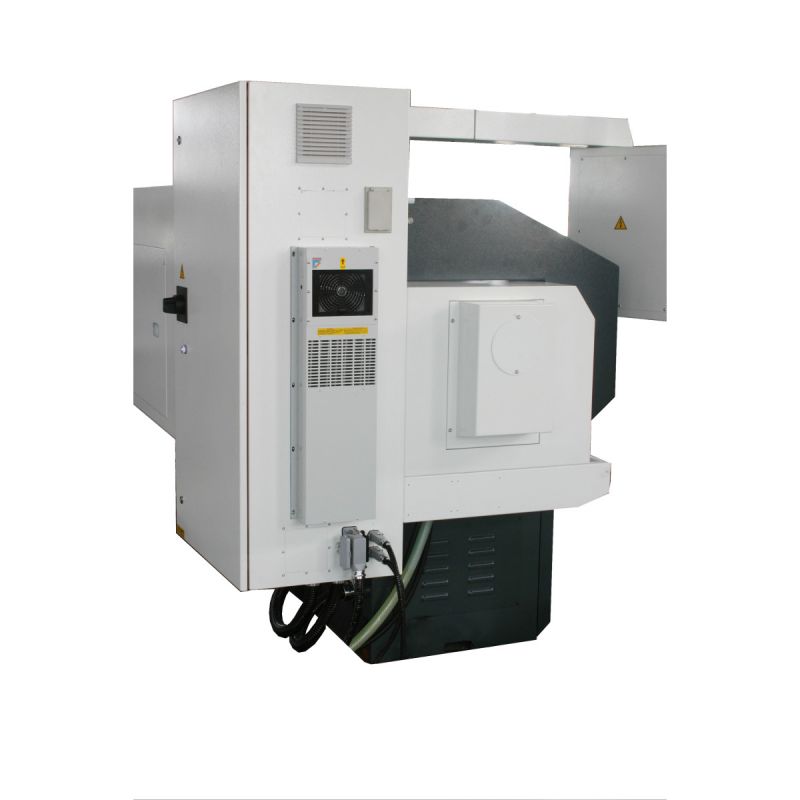

  • Echangeur de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement. Température optimale, même en cas de températures extérieures élevées

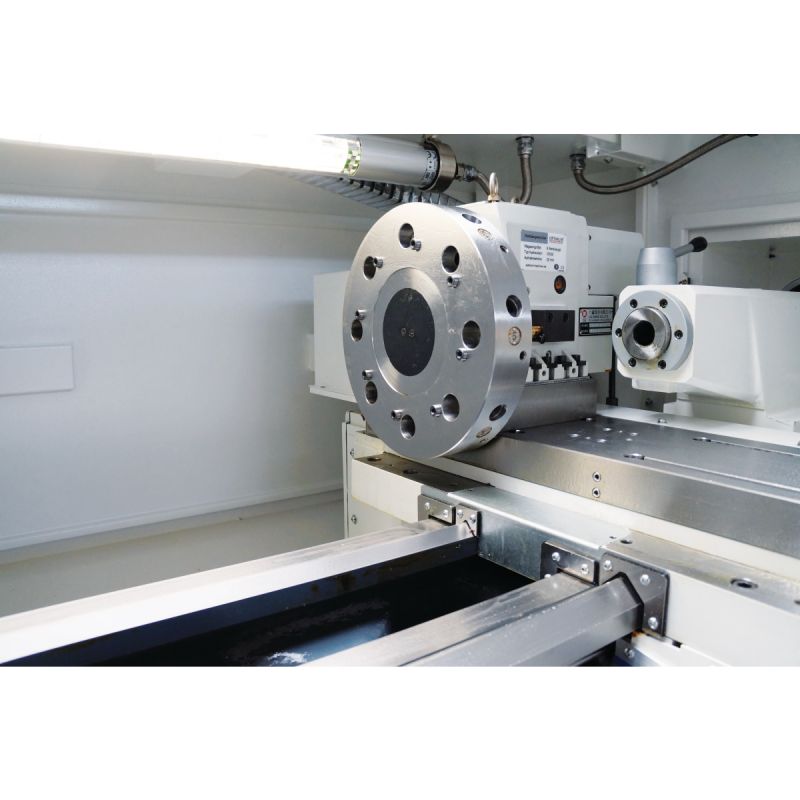

  • Système de changement d'outils : Huit emplacements d’outils. Changeur d’outils VDI30 hydraulique. Hauteur d’attachement max. 20 mm

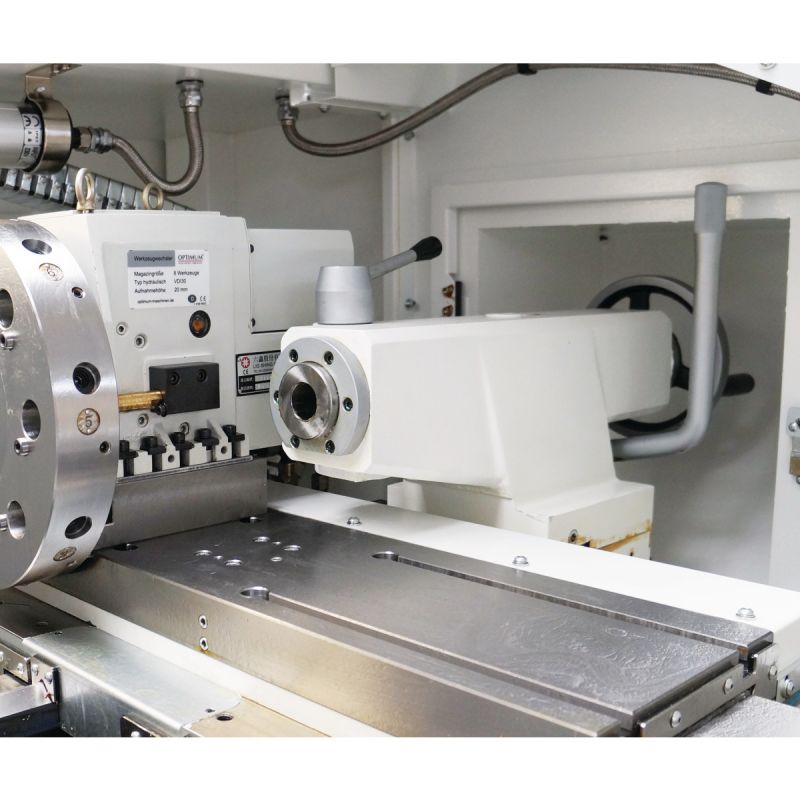

  • Poupée mobile : Grandes dimensions. Chariot avec broche filetée à billes et écrou précontraint. Gestion à pédale et hydraulique de la poupée en option

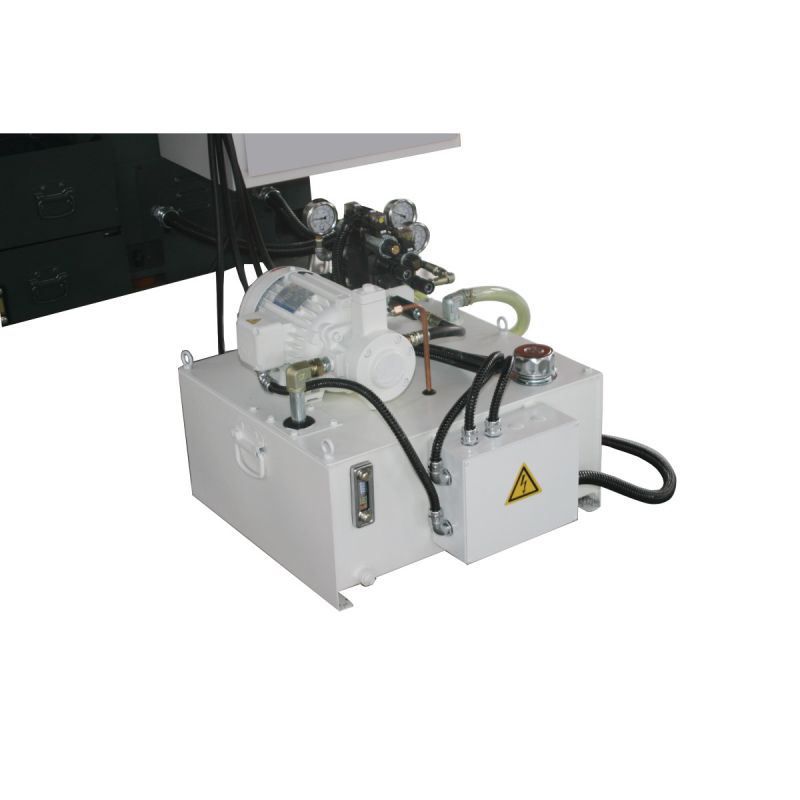

  • Groupe hydraulique : Puissance du moteur 750 W. Capacité du réservoir 50 litres. Pression de serrage / pression de service 2 500 à 2 942 kPa

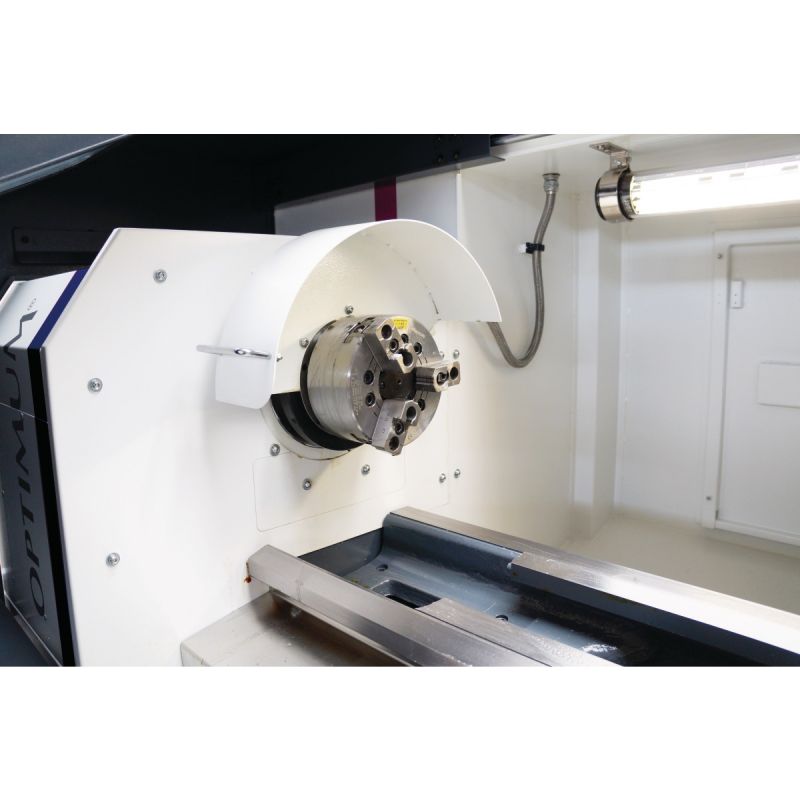

  • Mandrin trois mors hydraulique Ø 150 mm. Desserrage et serrage hydrauliques au moyen d’une pédale. Serrage facile des pièces. Mors monobloc durs et doux en fonction des besoins : nous consulter

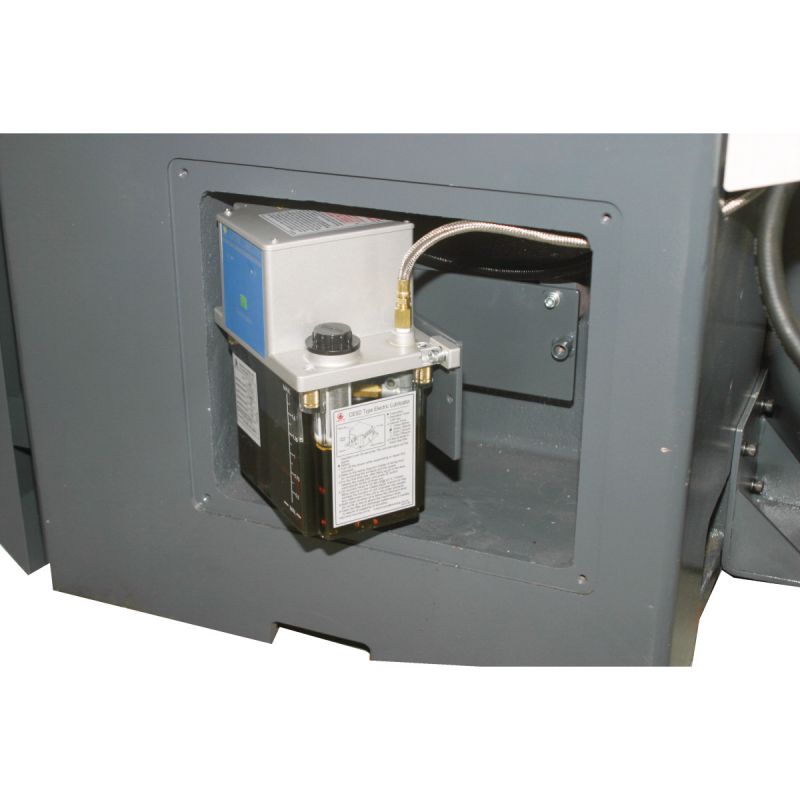

  • Système de lubrification centralisée : Alimentation automatique à intervalles fixes. Réduit l’usure. Avec flotteur. Émission d’un signal sonore si le niveau d’huile est trop bas

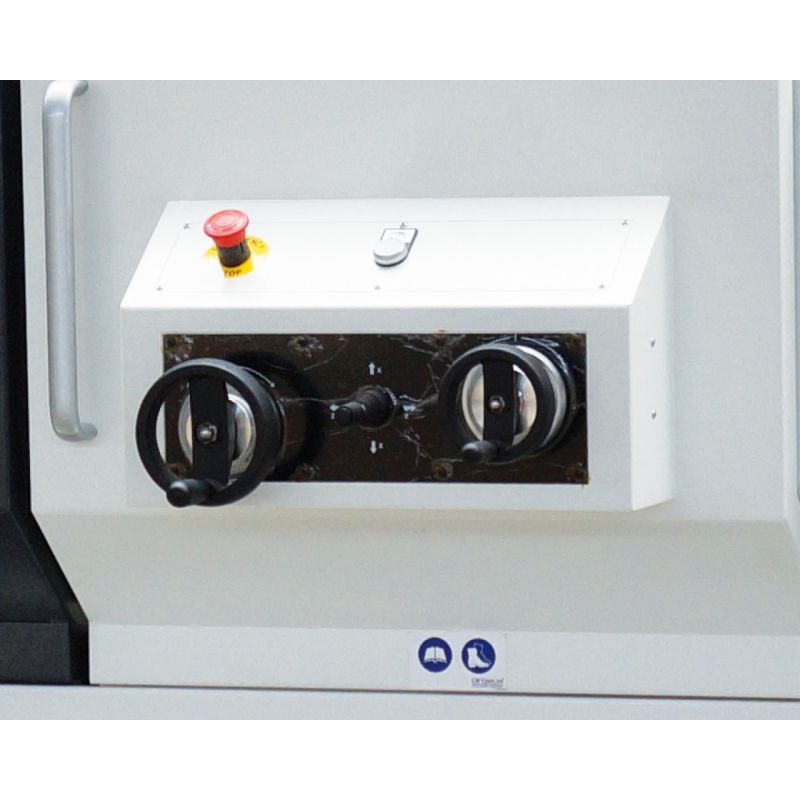

  • Satellites de commande :  Joystick pour le déplacement des axes X, Z. Volant pour le déplacement manuel des axes X et Z. Bouton d’arrêt d’urgence. Bouton de validation

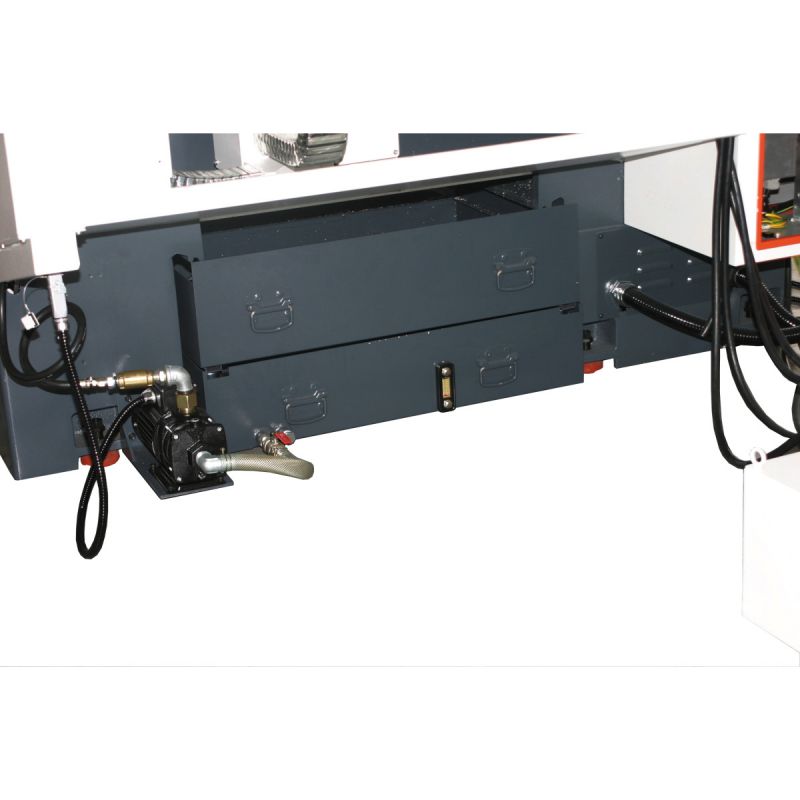

  • Bac de récupération : Bac à copeaux extractible. Réservoir d’arrosage extractible. Indicateur de niveau. Capacité du réservoir 90 litres

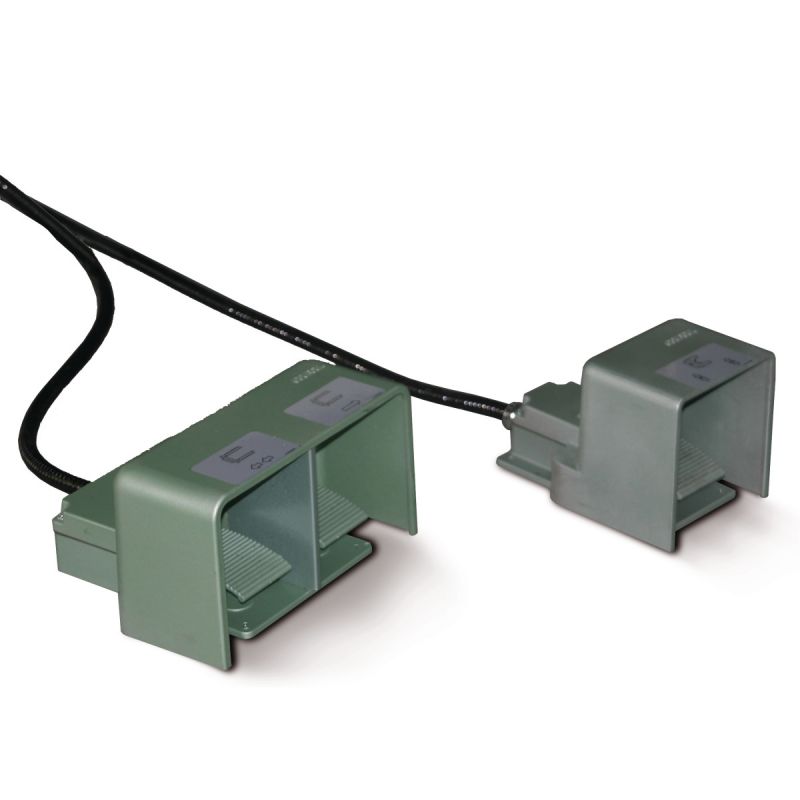

  • Pédale : Pour desserrer et serrer le mandrin. Gestion hydraulique du fourreau de poupée mobile en option





Schema L 44

Données électriques
Alimentation
400 V
Puissance moteur
7 kW
Fréquence
50 Hz
Caractéristiques
Hauteur de pointes
223 mm
Distance entre-pointes
850 mm
Ø usinable au-dessus du banc
446 mm
Ø usinable au-dessus du chariot
240 mm
Diamètre du mandrin de tour
Ø 150 mm
Largeur de banc
300 mm
Actionnement du mouvement de serrage du mandrin du tour
hydraulique
Ø usinable sous le banc rompu
520 mm
Vitesse
Nombre de vitesses
1
Vitesse de broche
10 – 3000 T/min.
Attachement
Attachement de broche
DIN ISO 702-1 No. 5
Alésage de broche
Ø 52 mm
Poupée mobile
Cône Morse du fourreau
CM 4
Course du fourreau
165 mm
Ø du fourreau
52 mm
Connexions électriques
Puissance totale
23 kVA
Vitesse d'alimentation
Vitesse avance automatique X
15000 mm/min
Vitesse avance automatique Z
15000 mm/min
Système de lubrification par refroidissement
Capacité du réservoir
90 l
Puissance du système d'arrosage
270 W
Précision de fraisage
Précision de la répétabilité
± 0.005 mm
Précision du positionnement
± 0.005 mm
Broche verticale
Motorisation de broche(Mode S1)
7 kW
Motorisation (Mode S6 à 30%)
16 kW
Couple du moteur
33 Nm
Couple moteur (Mode S6 à 30%)
80 Nm
Couple du moteur
Couple moteur de l'axe X
6 Nm
Couple moteur de l'axe Z
8.5 Nm
Système hydraulique
Puissance de la pompe hydraulique
0,75 kW
Capacité du réservoir hydraulique
50 l
Données de la machine
Alésage de mandrin
Ø 40 mm
Course
Course axe X
250 mm
Course axe Z
760 mm
Changeurs d'outils
Type de changeur d'outils
Hydraulique; VDI 30
Nombre d'emplacements d'outils du changeur d'outils
8
Hauteur x largeur de l'attachement carré max.
20 x 20 mm
Diamètre d’attachement barre d’alésage max.
Ø 25 mm
Force d'avance
Axe X
7,5 kN
Axe Z
5.3 kN
Système de contrôle
Mémoire CNC
3 MB
Temps de changement de bloc
3 ms
Anticipation (Look ahead)
50
Nombre d'outils
128
Logiciel système Sinumerik 828D (option d'usine)
SW 24
Type de contrôle
Sinumerik 828D PPU 240
Moteur
Couple moteur
33 Nm
Vis à billes
Diamètre de l'axe X
25 mm
Axe X pas
5 mm
Classe de précision de l'axe X
C3
Diamètre de l'axe Z
40 mm
Axe Z pas
5 mm
Classe de précision de l'axe Z
C3
Dimensions et poids
Longueur
2530 mm
Largeur
2300 mm
Hauteur
1795 mm
Poids net (brut)
2600 kg
