Tour à métaux à commande numérique Optimum L 28 CN
Tour à métaux à commande numérique Optimum L 28 CN

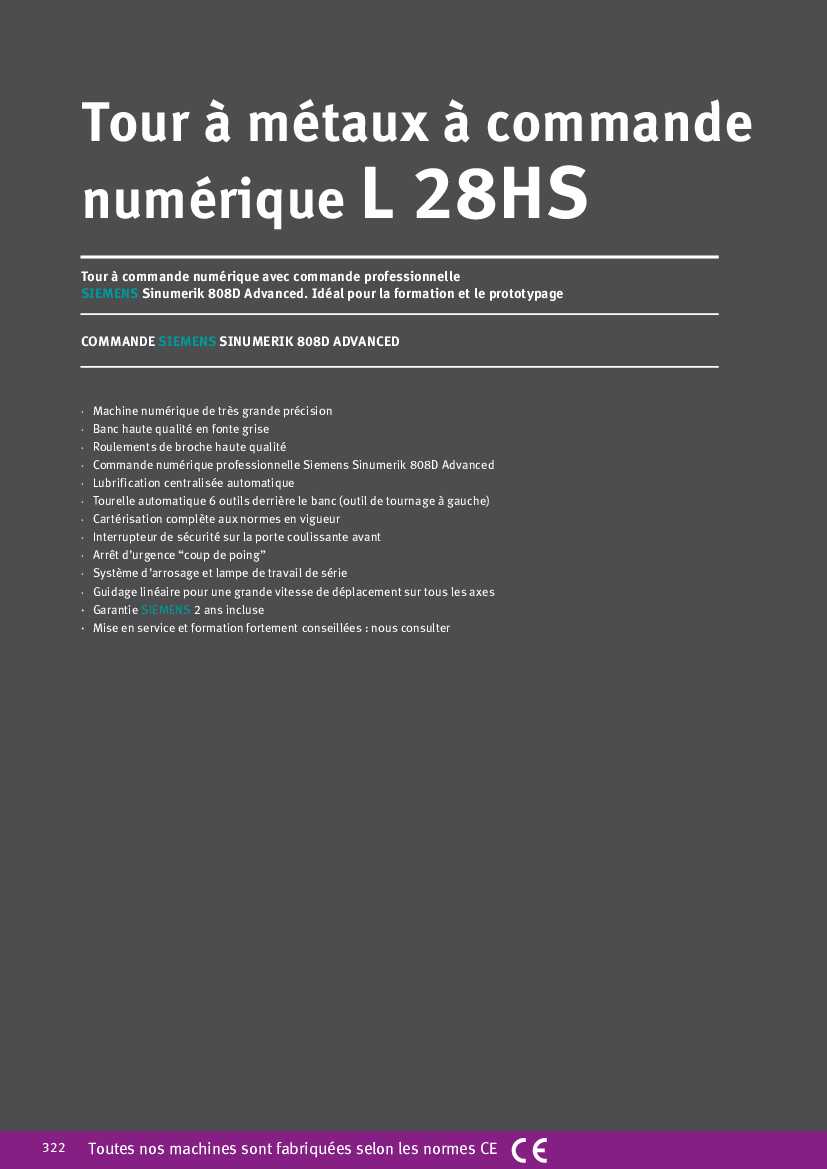

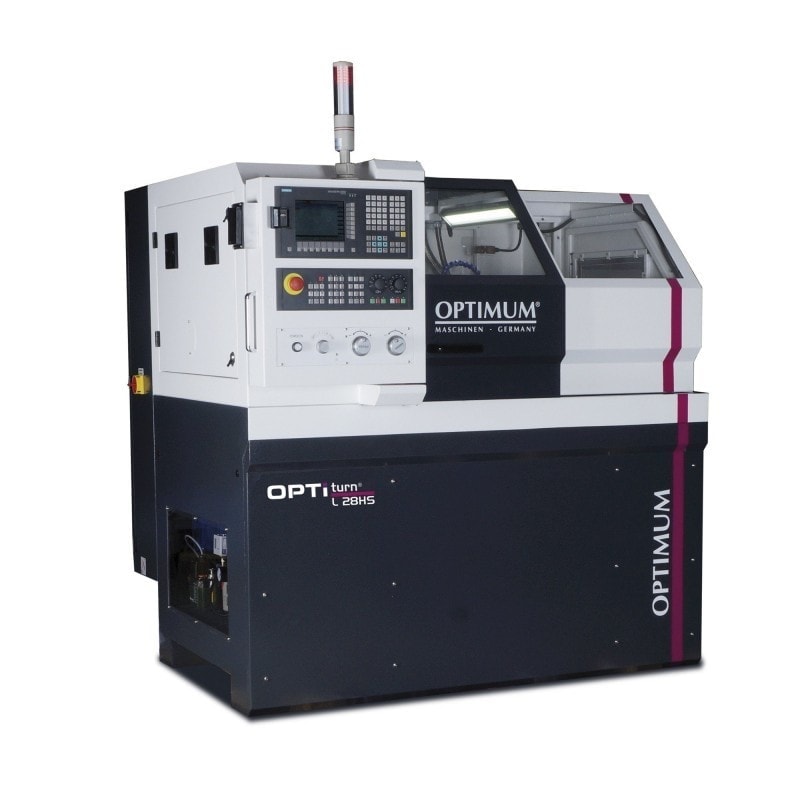

Tour à commande numérique Optimum L 28 HS

Nous consulter
3504220

L 28 HS - Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808D Advanced. Idéal pour la formation et le prototypage. COMMANDE SIEMENS SINUMERIK 808D ADVANCED



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Machine numérique de très grande précision
  • Banc haute qualité en fonte grise
  • Roulements de broche haute qualité
  • Commande numérique professionnelle Siemens Sinumerik 808D Advanced
  • Lubrification centralisée automatique
  • Tourelle automatique 6 outils derrière le banc (outil de tournage à gauche)
  • Cartérisation complète aux normes en vigueur
  • Interrupteur de sécurité sur la porte coulissante avant
  • Arrêt d’urgence “coup de poing”
  • Système d’arrosage et lampe de travail de série
  • Guidage linéaire pour une grande vitesse de déplacement sur tous les axes
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées : nous consulter



SIEMENS Sinumerik 808 D (Panneau de commande Siemens)

  • Port ethernet RJ45
  • Ecran LED couleur 8.4" avec résolution 800 x 600
  • Equipé d'une maintenance à distance
  • Codeur absolu / aucun déplacement de référencement requis
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes



Equipement de série :

  • Chargeur d'outils : Chargeur 6 outils / 1.5 secondes (60°) / 60 W
  • Broche : Équipée d'un encodeur pour le positionnement de la broche (filetage) / Grand alésage de broche Ø 30 mm
  • Guide linéaire : Charge admissible élevée et grande rigidité / Grande répétabilité / Faible coefficient de frottement
  • Système d'arrosage : Tiroir amovible / Élimination facile des copeaux
  • Lampe de travail : éclairage complet de l'espace.
  • Guides linéaires : Permettent une charge importante et garantissent une grande rigidité / coefficient de friction très faible
  • Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central , permettant une longévité accrue
Données électriques
Alimentation
400 V
Fréquence
50 Hz
Puissance moteur
2,2 kW
Connexions électriques
Puissance totale
3.75 kVA
Caractéristiques
Hauteur de pointes
169 mm
Distance entre-pointes
430 mm
Ø usinable au-dessus du banc
300 mm
Ø usinable au-dessus du chariot
200 mm
Largeur de banc
180 mm
Attachement
Attachement de broche
(DIN 6350) A2-3
Cône de broche
5C
Alésage de broche
Ø 30 mm
Poupée mobile
Cône Morse du fourreau
CM 2
Course du fourreau
120 mm
Ø du fourreau
30 mm
Vitesse d'alimentation
Vitesse avance automatique X
10000 mm/min
Vitesse avance automatique Z
12000 mm/min
Système de lubrification par refroidissement
Capacité du réservoir
25 l
Puissance du système d'arrosage
95 W
Précision de fraisage
Précision de la répétabilité
± 0.01 mm
Précision du positionnement
± 0.01 mm
Couple du moteur
Couple moteur de l'axe X
1.3 nm
Couple moteur de l'axe Z
2,4 Nm
Système hydraulique
Capacité du réservoir hydraulique
25 l
Course
Course axe X
145 mm
Course axe Z
465 mm
Vitesse
Vitesse de broche
40 – 4000 T/min.
Changeurs d'outils
Nombre d'emplacements d'outils du changeur d'outils
6
Type de changeur d'outils
Electrique
Hauteur x largeur de l'attachement carré max.
16 mm
Diamètre d’attachement barre d’alésage max.
Ø 16 mm
Moteur
Couple de la broche
28 nm
Couple moteur
14 nm
Dimensions et poids
Longueur
1655 mm
Largeur
1590 mm
Hauteur
1955 mm
Poids net (brut)
832 kg
