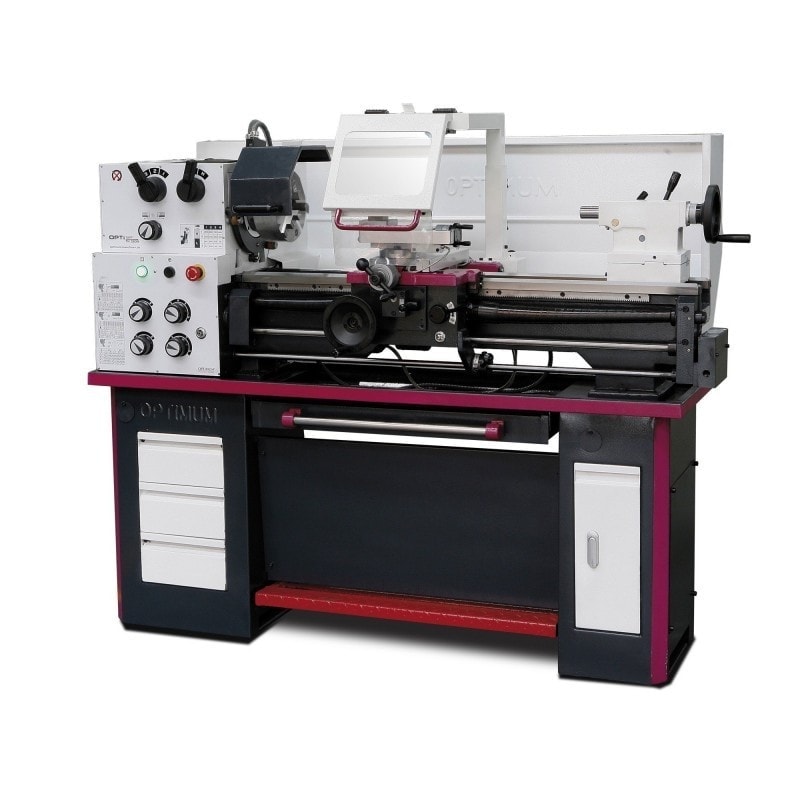

Tour à métaux ∅ 330X830mm Optimum TH 3309 (400 V)
7 229,00 € HT
Hors livraison
3402030SET
Tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d'avances mécaniques.
Des experts disponibles au : 03 20 03 69 17
Livraison 48/72h
Partout en France et Belgique avec transporteur spécialisé
Paiement 100% sécurisé
Retrait gratuit possible
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision

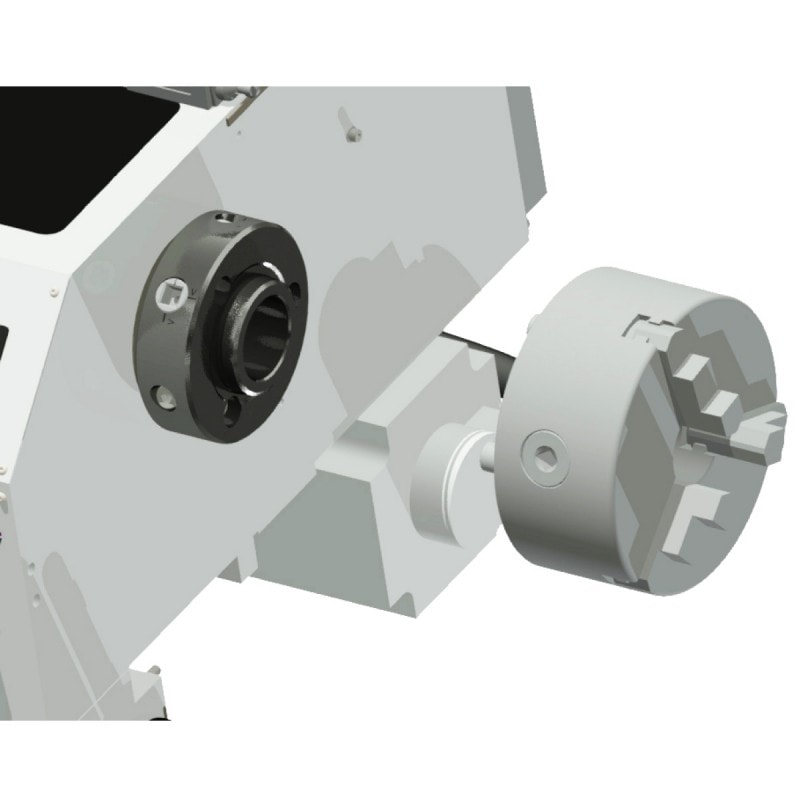

- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile

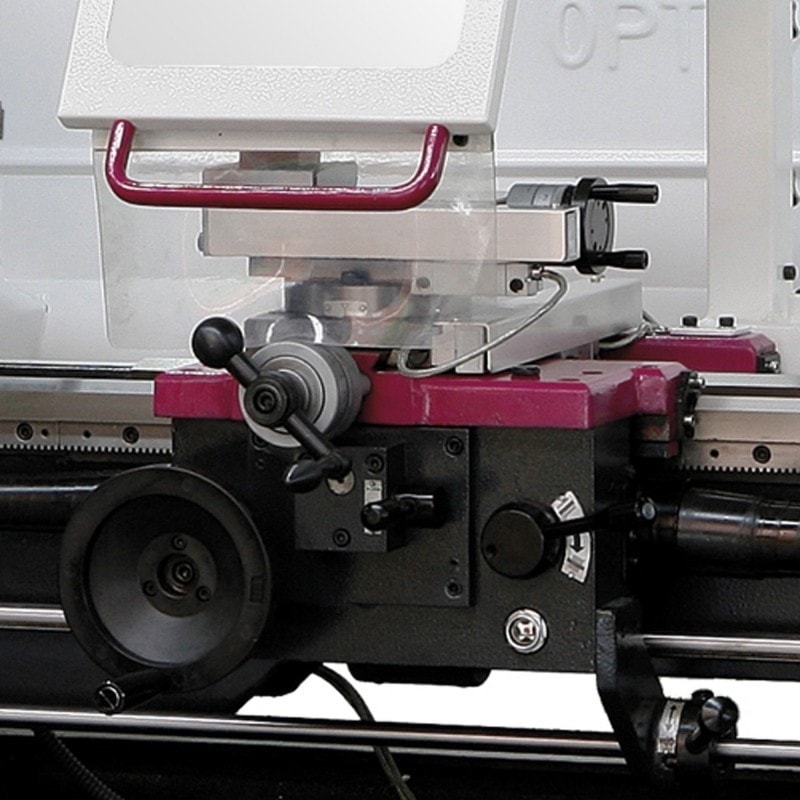

- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long

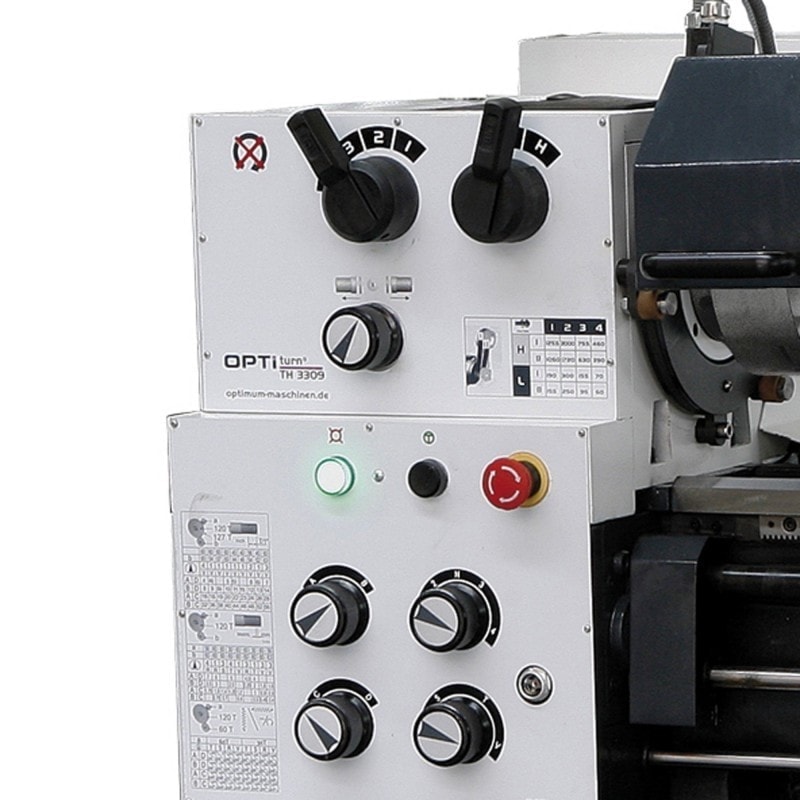

- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”, frein d'urgence au pied
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable

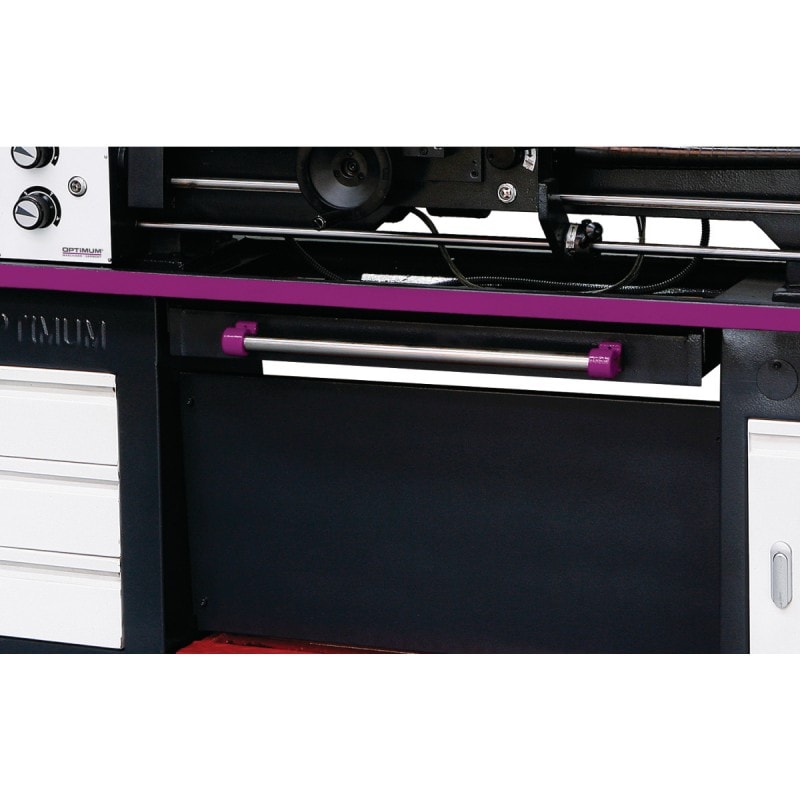

- Tiroir à copeaux monté sur glissières
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Lampe de travail LED
- Socle de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

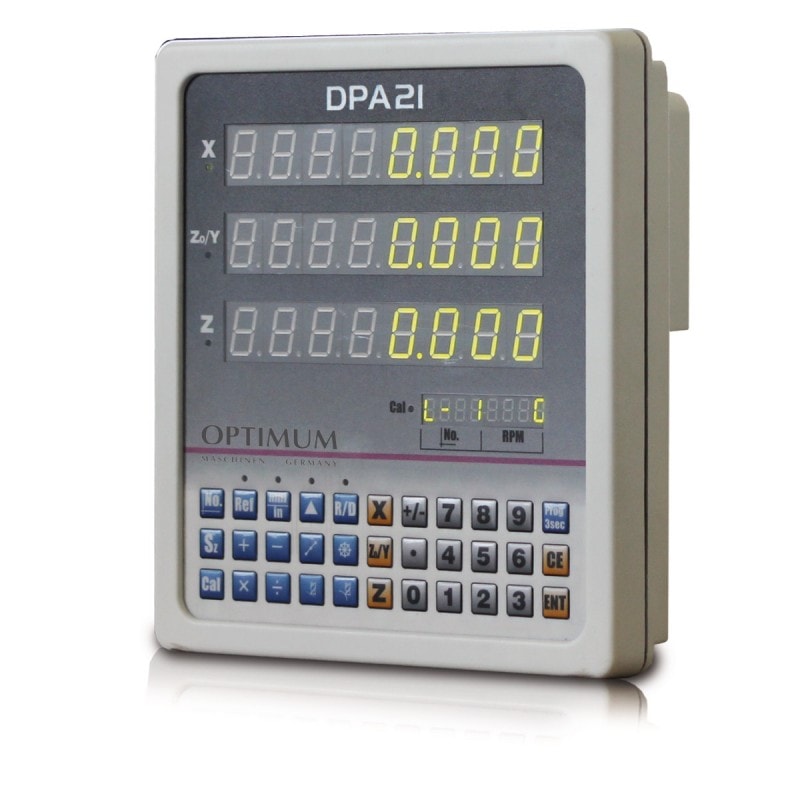

- Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d‘un écran antireflet
- Réduction considérable des temps d‘usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d‘erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
Accessoires de série
- Mandrin 3 mors Camlock Ø 160 mm
- Lunette fixe Ø 6 à 50 mm
- Lunette à suivre Ø 8 à 30 mm
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions

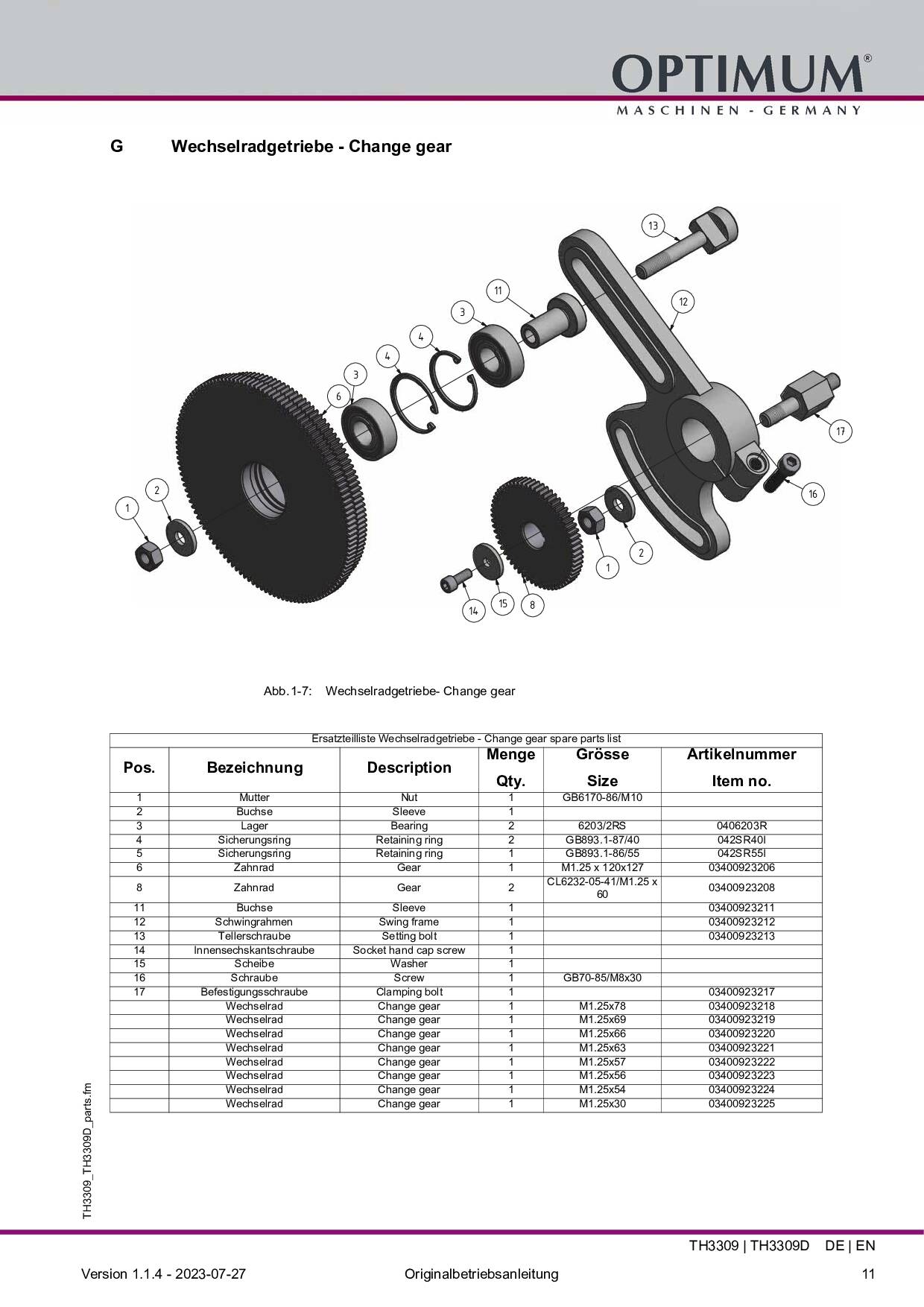

- Kit de pignons d’avance
- Clefs de service
Extrait de présentation du tour TH 3309 lors de la visite du YouTuber Ultimate Making
- Caractéristiques
- Hauteur de pointes
- 165 mm
- Distance entre-pointes
- 830 mm
- Ø usinable au-dessus du banc
- 330 mm
- Ø usinable au-dessus du chariot
- 208 mm
- Attachement
- Cône morse de la broche
- CM 5
- Section d‘outils
- Max. 16 x 16 mm
- Alésage de broche
- Ø 38 mm
- Attachement de broche
- Camlock DIN ISO 702-2 No. 4
- Alimentation
- Avances longitudinales
- 0,052 – 1,392 mm/tour
- Avances transversales
- 0,014 – 0,38 mm/tour
- Nombre d'avances longitudinales
- 32
- Nombre d'avances transversales
- 32
- Déplacements / Filetages
- Filetages métriques
- 0,4 – 7 mm/T
- Filets au pouces (TPI)
- 56 – 4 TPI
- Nombre de pas (Filets au pouces)
- 34
- Nombre de pas métriques
- 26
- Course
- Course du chariot supérieur
- 98 mm
- Course du chariot transversal
- 164 mm
- Course du chariot longitudinal
- 695 mm
- Poupée mobile
- Course du fourreau
- 110 mm
- Cône Morse du fourreau
- CM 3
- Ø du fourreau
- 32 mm
- Dimensions et poids
- Longueur
- 1685 mm
- Largeur
- 745 mm
- Hauteur
- 1320 mm
- Poids net (brut)
- 510 kg
- Données électriques
- Alimentation
- 400 V
- Fréquence
- 50 Hz
- Puissance moteur
- 1,1 kW
- Vitesse
- Nombre de vitesses
- 16
- Vitesse de broche
- 70 – 2000 T/min.

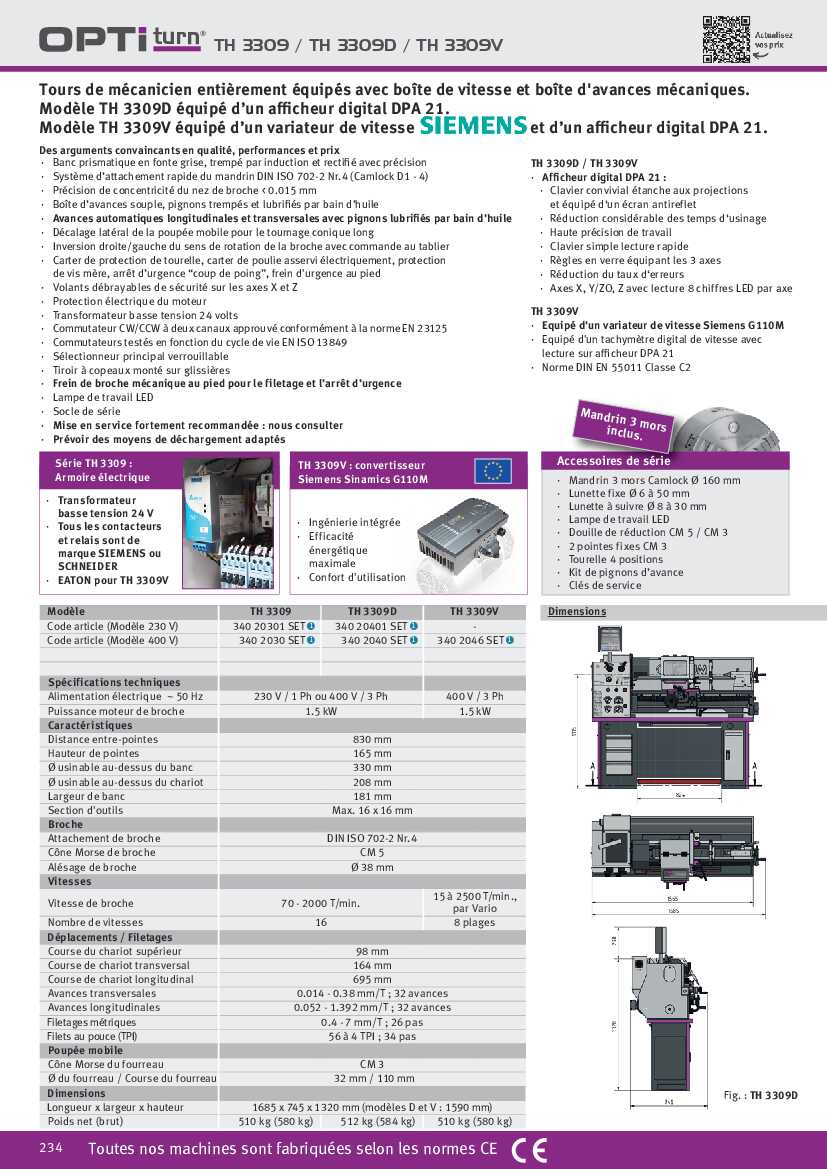

3402030SETFT2023
