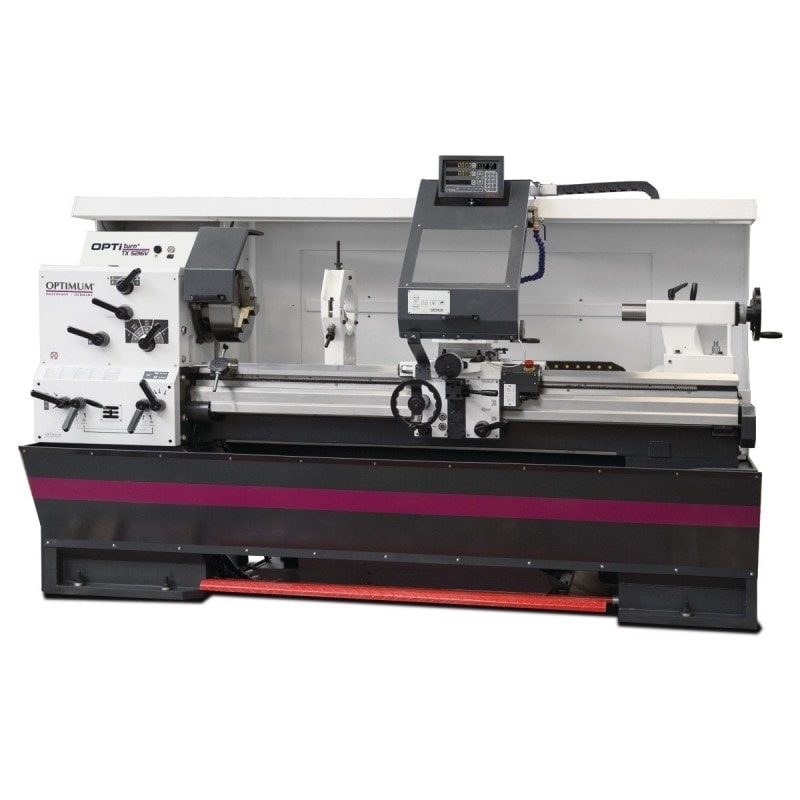

Tour de précision  Optimum TX 6222 V

Tour de précision Optimum TX 6222 V

Nous consulter
3432467

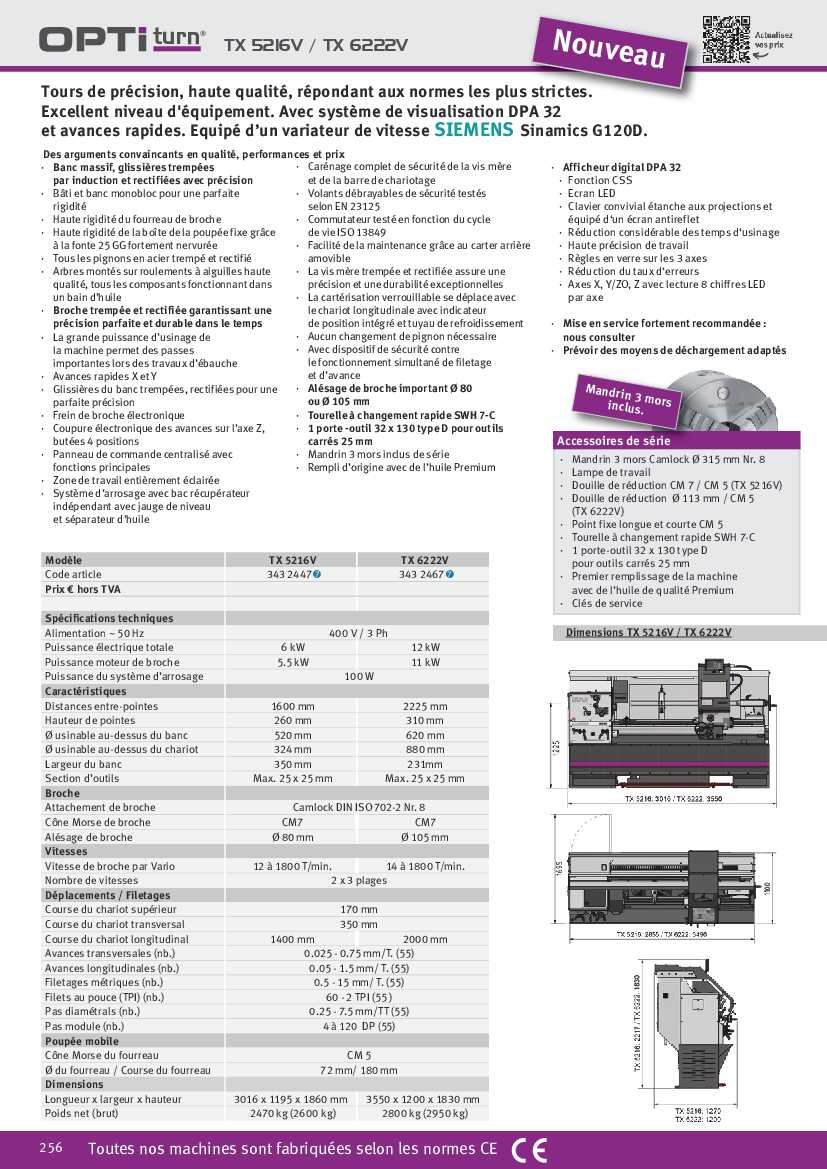

Tour de précision, haute qualité, répondant aux normes les plus strictes. Excellent niveau d'équipement. Avec système de visualisation 3 axes DPA 32 et avances rapides. Equipé d’un variateur de vitesse SIEMENS Sinamics G120D



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Banc massif, glissières trempées par induction et rectifiées avec précision
  • Bâti et banc monobloc pour une parfaite rigidité
  • Haute rigidité du fourreau de broche
  • Haute rigidité de la boîte de la poupée fixe grâce à la fonte 25 GG fortement nervurée
  • Tous les pignons en acier trempé et rectifié
  • Arbres montés sur roulements à aiguilles haute qualité, tous les composants fonctionnant dans un bain d’huile
  • Broche trempée et rectifiée garantissant une précision parfaite et durable dans le temps
  • La grande puissance d’usinage de la machine permet des passes importantes lors des travaux d’ébauche
  • Avances rapides X et Y
  • Glissières du banc trempées, rectifiées pour une parfaite précision
  • Frein de broche électronique
  • Coupure électronique des avances sur l’axe Z, butées 4 positions
  • Panneau de commande centralisé avec fonctions principales
  • Zone de travail entièrement éclairée
  • Système d’arrosage avec bac récupérateur indépendant avec jauge de niveau et séparateur d’huile
  • Carénage complet de sécurité de la vis mère et de la barre de chariotage
  • Volants débrayables de sécurité testés Selon EN 23125
  • Commutateur testé en fonction du cycle de vie ISO 13849
  • Facilité de la maintenance grâce au carter arrière amovible
  • La vis mère trempée et rectifiée assure une précision et une durabilité exceptionnelles
  • La cartérisation verrouillable se déplace avec le chariot longitudinale avec indicateur de position intégré et tuyau de refroidissement
  • Aucun changement de pignon nécessaire
  • Avec dispositif de sécurité contre le fonctionnement simultané de filetage et d’avance
  • Alésage de broche important Ø 80 ou Ø 105 mm
  • Tourelle à changement rapide SWH 7-C
  • 1 porte -outil 32 x 130 type D pour outils carrés 25 mm
  • Mandrin 3 mors inclus de série
  • Rempli d’origine avec de l’huile Premium
  • Afficheur digital DPA 32
  • Fonction CSS
  • Ecran LED
  • Clavier convivial étanche aux projections et équipé d‘un écran antireflet
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Règles en verre sur les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :

  • Mandrin 3 mors Camlock Ø 315 mm Nr. 8
  • Lampe de travail
  • Douille de réduction Ø 113 mm / CM 5
  • Point fixe longue et courte CM 5
  • Tourelle à changement rapide SWH 7-C
  • 1 porte-outil 32 x 130 type D pour outils carrés 25 mm
  • Premier remplissage de la machine avec de l’huile de qualité Premium
  • Clefs de servic

Caractéristiques
Hauteur de pointes
310 mm
Distance entre-pointes
2225 mm
Ø usinable au-dessus du banc
620 mm
Ø usinable au-dessus du chariot
424 mm
Ø usinable sous le banc rompu
880 mm
Longueur usinable sous le banc rompu
231 mm
Diamètre d'oscillation au-dessus du chariot longitudinal
580 mm
Vitesse
Nombre de vitesses
2 x 3
Vitesse de broche
14 – 1800 T/min.
Données électriques
Puissance moteur
11 kW
Alimentation
400 V
Fréquence
50 Hz
Attachement
Attachement de broche
Camlock DIN ISO 702-2 No. 8
Alésage de broche
Ø 105 mm
Cône morse de la broche
CM 7
Section d‘outils
SWH 7-C
Poupée mobile
Cône Morse du fourreau
CM 5
Course du fourreau
180 mm
Ø du fourreau
72 mm
Déplacements / Filetages
Filetages métriques
0,5 - 15 mm/T
Nombre de pas métriques
55
Filets au pouces (TPI)
60 - 2 TPI
Nombre de pas (Filets au pouces)
55
Pas diamétrals
4 à 120 DP
Nombre de pas diamétrals
55
Pas module
0.25 - 7.5 mm/TT
Nombre de pas modulaires
55
Pas de la broche principale
6 mm
Course
Course du chariot supérieur
170 mm
Course du chariot transversal
350 mm
Course du chariot longitudinal
2000 mm
Alimentation
Avances longitudinales
0,05 – 1,5 mm/tour
Nombre d'avances longitudinales
55
Avances transversales
0,025 – 0,75 mm/tour
Nombre d'avances transversales
55
Connexions électriques
Puissance totale
12 kW
Système de lubrification par refroidissement
Puissance du système d'arrosage
0,1 kW
Dimensions et poids
Longueur
3605 mm
Largeur
1739 mm
Hauteur
1905 mm
Poids net (brut)
2800 kg
