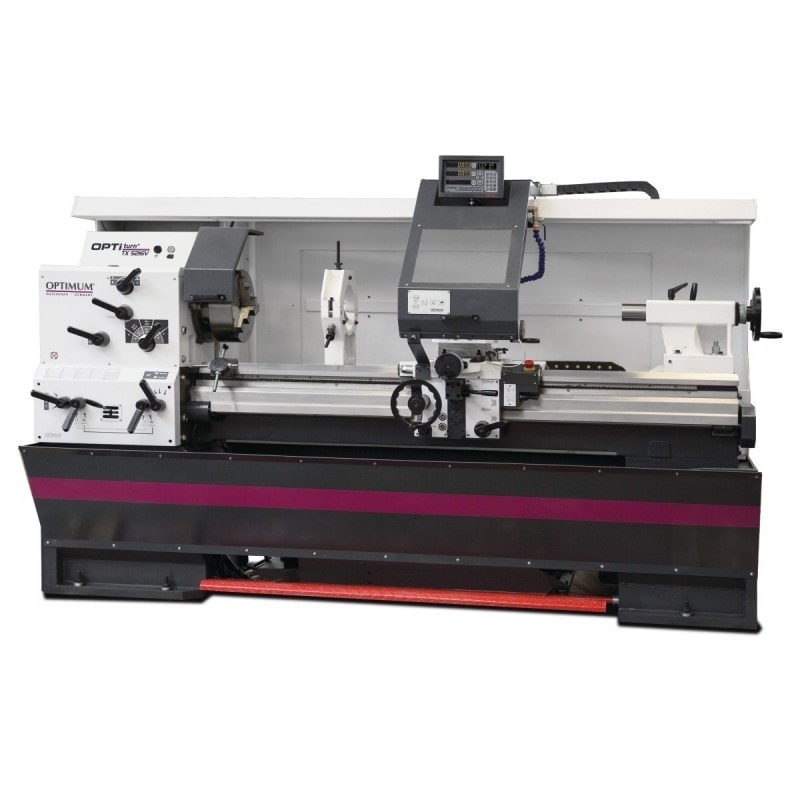

Tour de précision  Optimum TX 5216 V

Tour de précision Optimum TX 5216 V

Nous consulter
3432447

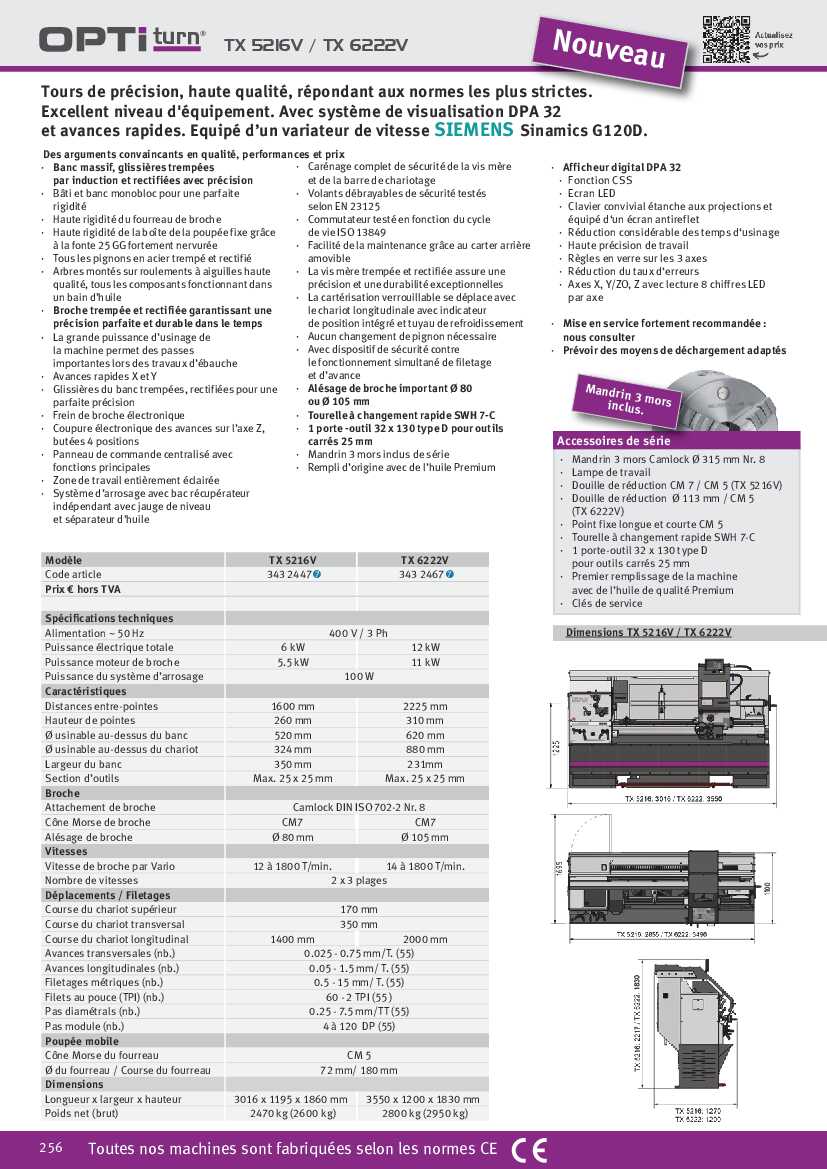

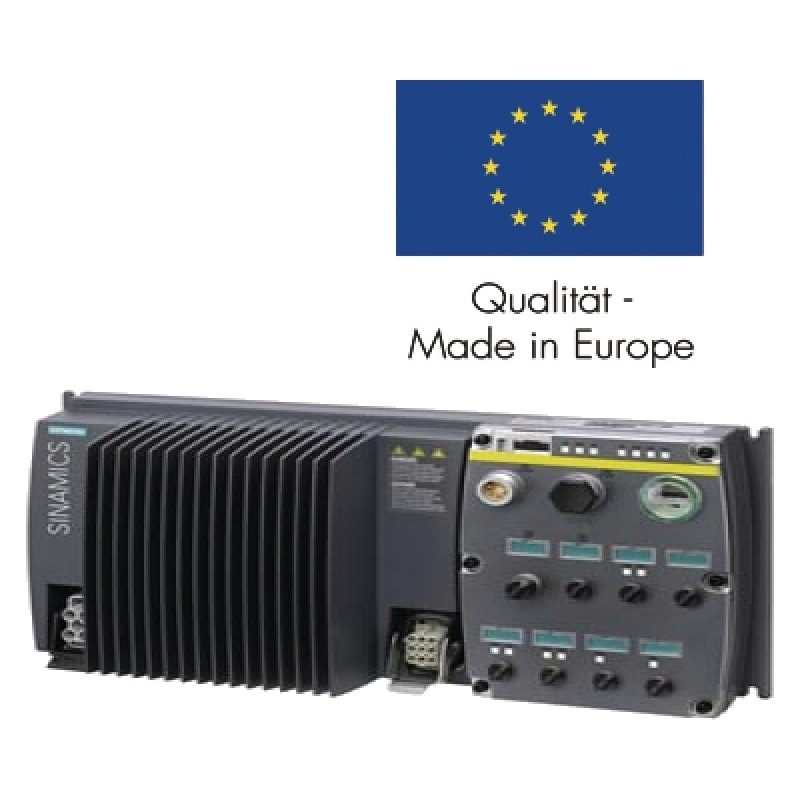

Tour de précision, haute qualité, répondant aux normes les plus strictes. Excellent niveau d'équipement. Avec système de visualisation 3 axes DPA 32 et avances rapides. Equipé d’un variateur de vitesse SIEMENS Sinamics G120D



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Banc massif, glissières trempées par induction et rectifiées avec précision
  • Bâti et banc monobloc pour une parfaite rigidité
  • Haute rigidité du fourreau de broche
  • Haute rigidité de la boîte de la poupée fixe grâce à la fonte 25 GG fortement nervurée
  • Tous les pignons en acier trempé et rectifié
  • Arbres montés sur roulements à aiguilles haute qualité, tous les composants fonctionnant dans un bain d’huile
  • Broche trempée et rectifiée garantissant une précision parfaite et durable dans le temps
  • La grande puissance d’usinage de la machine permet des passes importantes lors des travaux d’ébauche
  • Avances rapides X et Y
  • Glissières du banc trempées, rectifiées pour une parfaite précision
  • Frein de broche électronique
  • Coupure électronique des avances sur l’axe Z, butées 4 positions

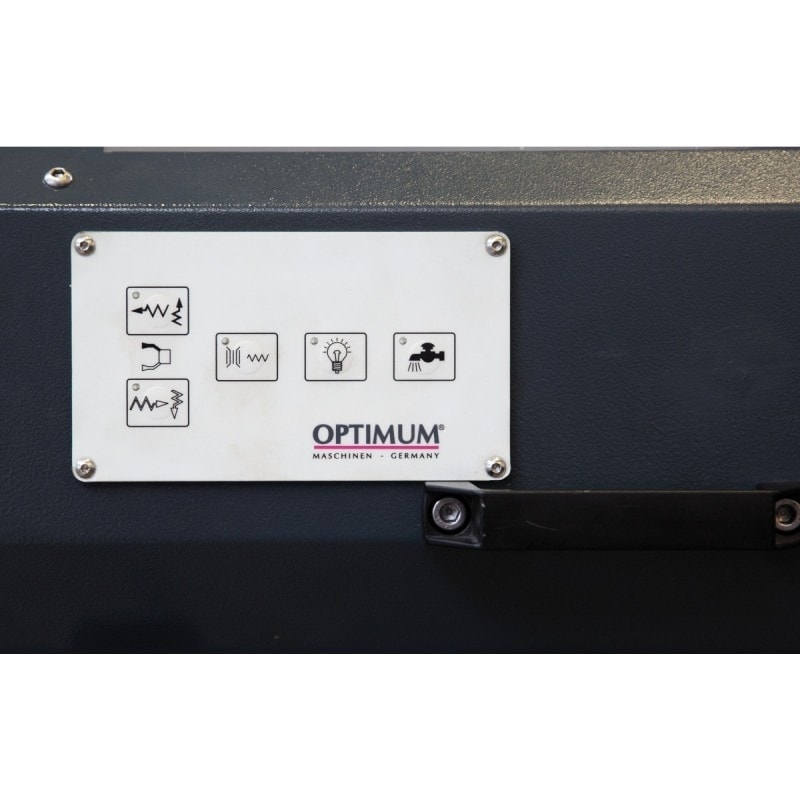

  • Panneau de commande centralisé avec fonctions principales
  • Zone de travail entièrement éclairée
  • Système d’arrosage avec bac récupérateur indépendant avec jauge de niveau et séparateur d’huile
  • Carénage complet de sécurité de la vis mère et de la barre de chariotage
  • Volants débrayables de sécurité testés Selon EN 23125
  • Commutateur testé en fonction du cycle de vie ISO 13849
  • Facilité de la maintenance grâce au carter arrière amovible
  • La vis mère trempée et rectifiée assure une précision et une durabilité exceptionnelles
  • La cartérisation verrouillable se déplace avec le chariot longitudinale avec indicateur de position intégré et tuyau de refroidissement
  • Aucun changement de pignon nécessaire
  • Avec dispositif de sécurité contre le fonctionnement simultané de filetage et d’avance
  • Alésage de broche important Ø 80 ou Ø 105 mm
  • Tourelle à changement rapide SWH 7-C
  • 1 porte -outil 32 x 130 type D pour outils carrés 25 mm
  • Mandrin 3 mors inclus de série
  • Rempli d’origine avec de l’huile Premium

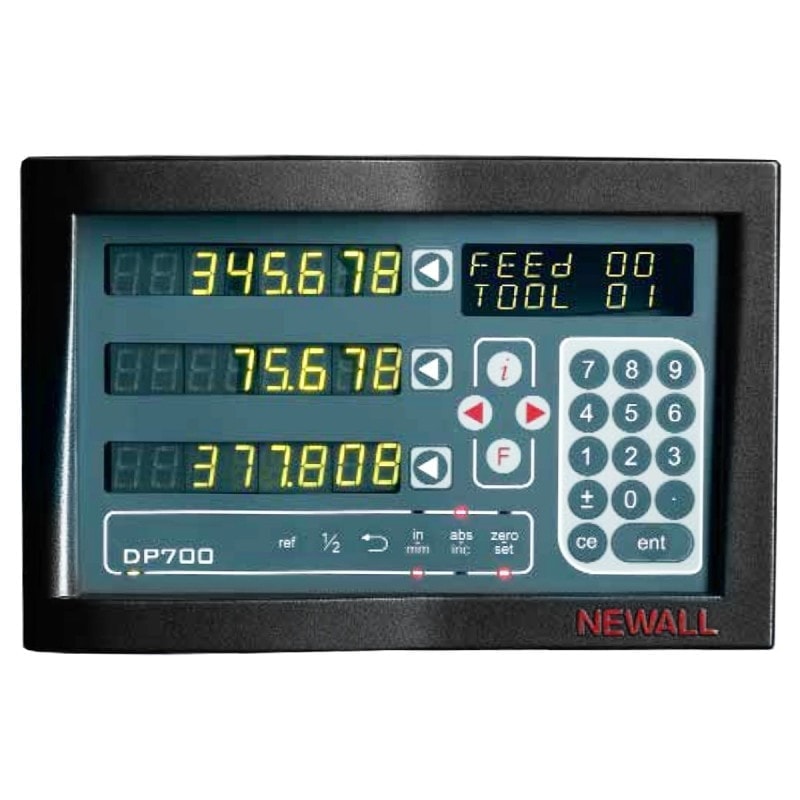

  • Afficheur digital DPA 32
  • Fonction CSS
  • Ecran LED
  • Clavier convivial étanche aux projections et équipé d‘un écran antireflet
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Règles en verre sur les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :

  • Mandrin 3 mors Camlock Ø 315 mm Nr. 8
  • Lampe de travail
  • Douille de réduction CM 7 / CM 5
  • Point fixe longue et courte CM 5
  • Tourelle à changement rapide SWH 7-C
  • 1 porte-outil 32 x 130 type D pour outils carrés 25 mm
  • Premier remplissage de la machine avec de l’huile de qualité Premium
  • Clefs de service
Données électriques
Alimentation
400 V
Puissance moteur
5.5 kW
Fréquence
50 Hz
Caractéristiques
Hauteur de pointes
260 mm
Distance entre-pointes
1600 mm
Ø usinable au-dessus du banc
520 mm
Ø usinable au-dessus du chariot
324 mm
Largeur de banc
350 mm
Attachement
Attachement de broche
Camlock DIN ISO 702-2 No. 8
Alésage de broche
Ø 80 mm
Cône morse de la broche
CM 7
Section d‘outils
SWH 7C
Vitesse
Vitesse de broche
12 – 1800 T/min.
Nombre de vitesses
2 x 3
Poupée mobile
Cône Morse du fourreau
CM 5
Course du fourreau
180 mm
Ø du fourreau
72 mm
Déplacements / Filetages
Filetages métriques
0,5 - 15 mm/T
Filets au pouces (TPI)
60 - 2 TPI
Nombre de pas (Filets au pouces)
55
Nombre de pas diamétrals
55
Nombre de pas modulaires
55
Nombre de pas métriques
55
Pas diamétrals
4 à 120 DP
Pas module
0.25 - 7.5 mm/TT
Dimensions et poids
Longueur
2925 mm
Largeur
1195 mm
Hauteur
1930 mm
Poids net (brut)
2470 kg
Alimentation
Avances longitudinales
0,05 – 1,5 mm/tour
Avances transversales
0,025 – 0,75 mm/tour
Nombre d'avances longitudinales
55
Nombre d'avances transversales
55
Connexions électriques
Puissance totale
5.5 kW
Course
Course du chariot longitudinal
1400 mm
Course du chariot supérieur
170 mm
Course du chariot transversal
340 mm
Système de lubrification par refroidissement
Puissance du système d'arrosage
60 W
