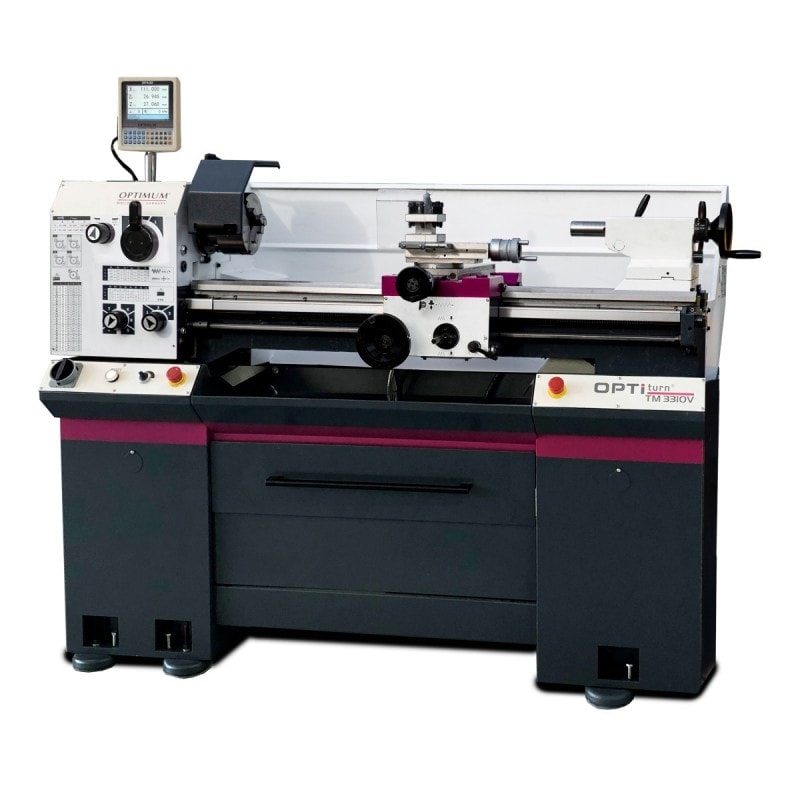

Tour de mécanicien  Optimum TM 3310V

Tour de mécanicien Optimum TM 3310V

10 234,00 € HT
Hors livraison
3403027

Tour de mécanicien entièrement équipé avec boîte de vitesses et boîte d’avances mécaniques. Equipé d‘un variateur de vitesse électronique et d‘un afficheur de vitesse de rotation



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d‘attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
  • Précision de concentricité du mandrin <0.04 mm
  • Précision de concentricité du nez de broche trempé < 0.015 mm
  • Entraînement de broche par boîte de vitesses mécanique
  • Décalage latéral ajustable ± 5 mm pour le tournage conique long
  • Orientation du chariot supérieur pour le tournage conique
  • Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
  • Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
  • Avances longitudinales et transversales automatiques
  • Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
  • Vis mère et barre de chariotage montée sur 2 bagues frittées
  • Pignons acier de série pour le filetage
  • Guidage de l’axe Z trempé et rectifié
  • Système électrique 24 volts DC
  • Boîte d’avances souple, pignons rectifiés fonctionnant dans un bain d’huile
  • Volants avec verniers ajustables avec graduations 0.04 / 0.02 mm
  • Volants débrayables de sécurité sur les axes X et Z testés selon EN23125
  • Levier de commande au tablier pour l‘avance automatique longitudinale ou transversale
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Broche trempée et rectifiée, montée sur roulements coniques réglables
  • Socle de machine robuste en acier
  • Lampe de travail LED de série
  • Frein électromagnétique sur le moteur principal
  • Tourelle indexée 4 positions
  • Arrêt d’urgence “coup de poing” à gauche et à droite
  • Mandrin 3 mors de série
  • Fabrication haute précision
  • Equipé d‘un variateur de vitesse électronique et d‘un afficheur de vitesse de rotation

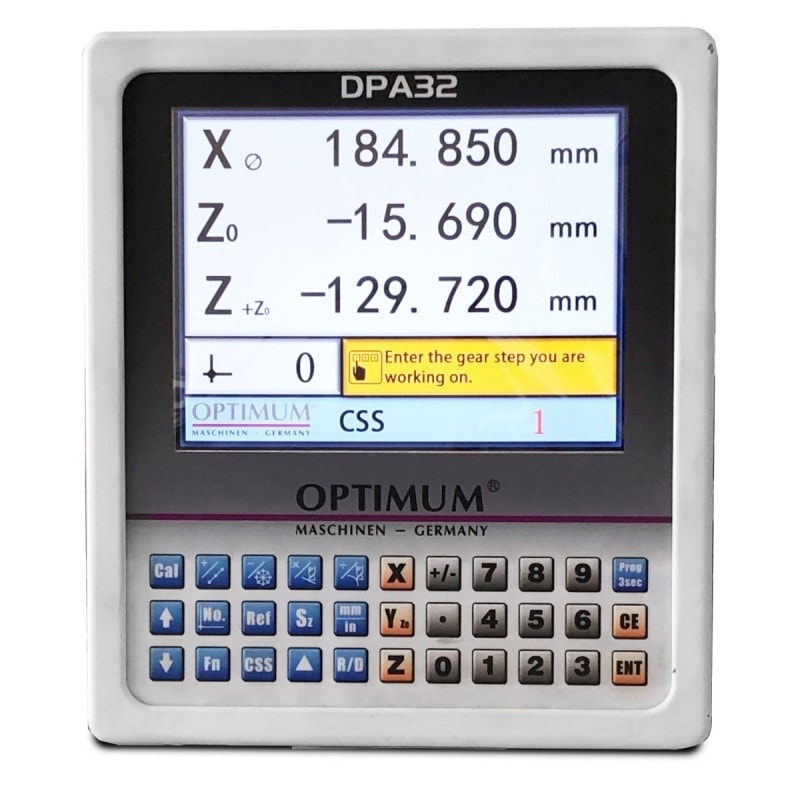

  • Afficheur digital DPA 32
  • Fonction CSS
  • Ecran LED
  • Clavier convivial étanche aux projections et équipé d‘un écran antireflet
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Règles en verre sur les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

Accessoires de série :

  • Mandrin 3 mors Ø 160 mm Camlock Nr. 4
  • Lampe de travail LED
  • Douille de réduction CM 5 / CM 3
  • Pointe fixe CM 3
  • Tourelle 4 positions, capacité 16 mm
  • Jeu de pignons de filetage et d‘avances
  • Socle avec bac à copeaux inclus
  • Premier remplissage de la machine avec de l’huile de qualité premium
  • Clefs de service

Données électriques
Puissance moteur
1.5 kW
Alimentation
400 V
Fréquence
50 Hz
Caractéristiques
Hauteur de pointes
165 mm
Distance entre-pointes
1000 mm
Ø usinable au-dessus du banc
330 mm
Ø usinable au-dessus du chariot
216 mm
Vitesse
Nombre de vitesses
6
Vitesse de broche
14 – 2800 T/min.
Attachement
Attachement de broche
Camlock DIN ISO 702-2 No. 4
Alésage de broche
Ø 38 mm
Cône morse de la broche
CM 5
Section d‘outils
Max. 16 x 16 mm
Poupée mobile
Cône Morse du fourreau
CM 3
Course du fourreau
100 mm
Ø du fourreau
38 mm
Déplacements / Filetages
Filetages métriques
0.4 – 10 mm/T
Nombre de pas métriques
29
Filets au pouces (TPI)
56 – 4 TPI
Course
Course du chariot supérieur
90 mm
Course du chariot transversal
168 mm
Course du chariot longitudinal
850 mm
Alimentation
Avances longitudinales
0.02 – 0.4 mm/tour
Nombre d'avances longitudinales
24
Nombre d'avances transversales
32
Avances transversales
0.01 – 0.2 mm/tour
Dimensions et poids
Longueur
1760 mm
Largeur
745 mm
Hauteur
1590 mm
Poids net (brut)
470 kg
