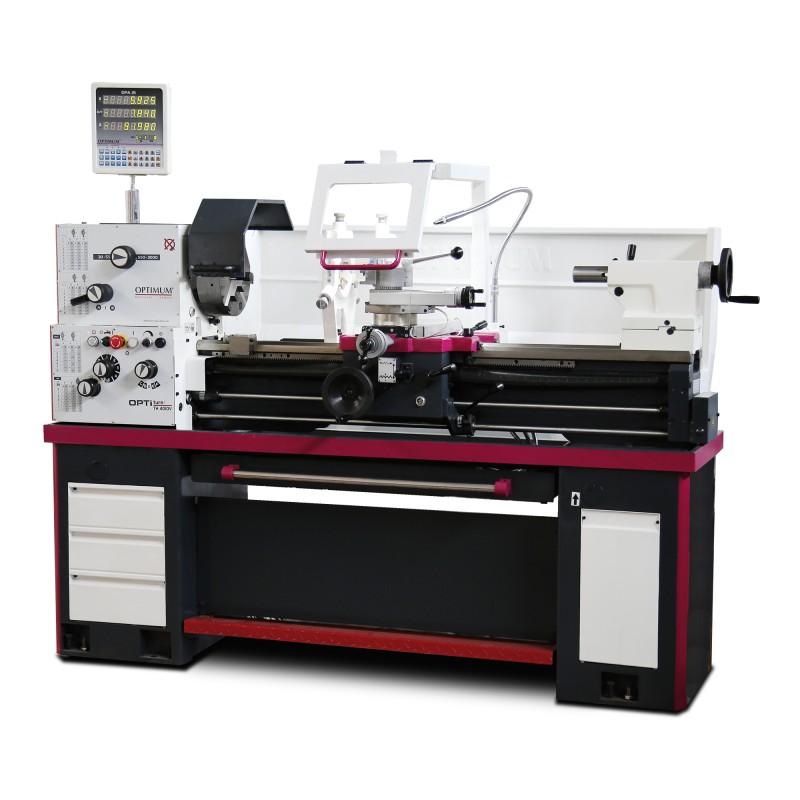

Tour à métaux Optimum TH 4010V
14 999,00 € HT
17 739,00 € HT
Hors livraison
3402085SET
Tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d’avances mécaniques. Equipé d’un système de visualisation DPA 21 et d'un variateur de vitesse SIEMENS.
Des experts disponibles au : 03 20 03 69 17
Livraison 48/72h
Partout en France et Belgique avec transporteur spécialisé
Paiement 100% sécurisé
Retrait gratuit possible
Tour de mécanicien entièrement équipé avec variateur de vitesse SIEMENS et système de visualisation DPA 21.
Avantages :
- Haute précision de travail
- Affichage digital de la vitesse sur 3 axes
- Variateur de vitesse Siemens Sinamics G120D Safety integrated
- Tourelle à changement rapide 3-E
- Porte-outil 20 x 100 type D pour outils carrés
Capacité d'usinage :
- Distance entre-pointes 1000 mm
- Hauteur de pointes 205 mm
- Alésage de broche Ø 52 mm
Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d‘un écran antireflet
- Réduction considérable des temps d’usinage
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
- Cartérisation en aluminium de haute qualité
- Principales fonctions : calculateur, affichage de la vitesse, couplage des axes (somme Z), connexions par broches type Sub D, conversion absolu/incrémental, conversion pouces/milimètres, calculateurs de points circulaires (incrémental), coordonées d'un cercle (gradué), perçages avec positionnement indexé (gradué), fonciton directe rayon/diamètre, programmation du point zéro, fonction autodiagnostic, point de référence, compensation d'erreur linéaire, mémoire de correction d'outil, mémoire 99 outils.
Variateur de vitesses Siemens Sinamics G 120D :
Ce variateur offre des fonctions de sécurité uniques pour sa catégorie. Notamment, il permet une régénération contrôlée lors du fonctionnement en générateur, éliminant ainsi le besoin de résistances de freinage et favorisant les économies d'énergie. De plus, il est doté de capacités de communication avancées.
Le Sinamics G120D établit de nouveaux standards de performance avec sa conception modulaire comprenant des modules de puissance et une unité de commande. Il couvre une large gamme de puissance, de 0,75 kW à 7,5 kW, répondant ainsi à divers besoins d'usinage.
- Fonction de sécurité avancée (STO/SLS)
- STO - Couple de sécurité à l'arrêt selon EN 61800-5
- SLS - Vitesse limitée en toute sécurité selon EN 61800-5
- Capacité de surcharges élevées
- Système de récupération d'énergie avec économie d'énergie jusqu'à 20%
- Mise à l'arrêt plus rapide, aucune résistance de freinage requise
- Capacité de diagnostic rapide et facile au moyen de LED
- Connexions enfichables standardisées
- Cartérisation métallique haut degré de protection - IP65
- CEM classe C1 selon EN 61800-3
- Sécurité intégrée sans codeur
Caractéristiques :
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d'attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1-5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boite d'avances souple, pignons trempés et lubrifiés par bain d'huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d'huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Transformateur basse tension 24 volts
- Tous les contacteurs et relais sont de marque EATON
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Tiroir à copeaux monté sur glissières
Sécurités :
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
- Norme DIN EN 55011 Classe C3
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Volants débrayables de sécurité sur les axes X et Z
Accessoires de série :
- Mandrin 3 mors Camlock Ø 200 mm
- Lunette fixe Ø 10 à 100 mm
- Lunette à suivre Ø 10 à 80 mm
- Lampe de travail LED
- Douille de réduction CM 6/CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clés de service
Informations supplémentaires :
- Prévoir des moyens de déchargement adaptés
- Mise en service fortement recommandée : nous consulter
- Caractéristiques
- Hauteur de pointes
- 200 mm
- Distance entre-pointes
- 1000 mm
- Ø usinable sous le banc rompu
- 520 mm
- Ø usinable au-dessus du banc
- 420 mm
- Vitesse
- Nombre de vitesses
- 16
- Vitesse de broche
- 30 – 3000 T/min.
- Données électriques
- Puissance moteur
- 2.4 kW
- Alimentation
- 400 V
- Attachement
- Attachement de broche
- Camlock DIN ISO 702-2 No.5
- Alésage de broche
- Ø 52 mm
- Cône morse de la broche
- CM 6
- Poupée mobile
- Course du fourreau
- 120 mm
- Ø du fourreau
- 45 mm
- Cône Morse du fourreau
- CM 3
- Dimensions et poids
- Longueur
- 1935 mm
- Largeur
- 914 mm
- Hauteur
- 1370 mm
- Poids net (brut)
- 780 kg

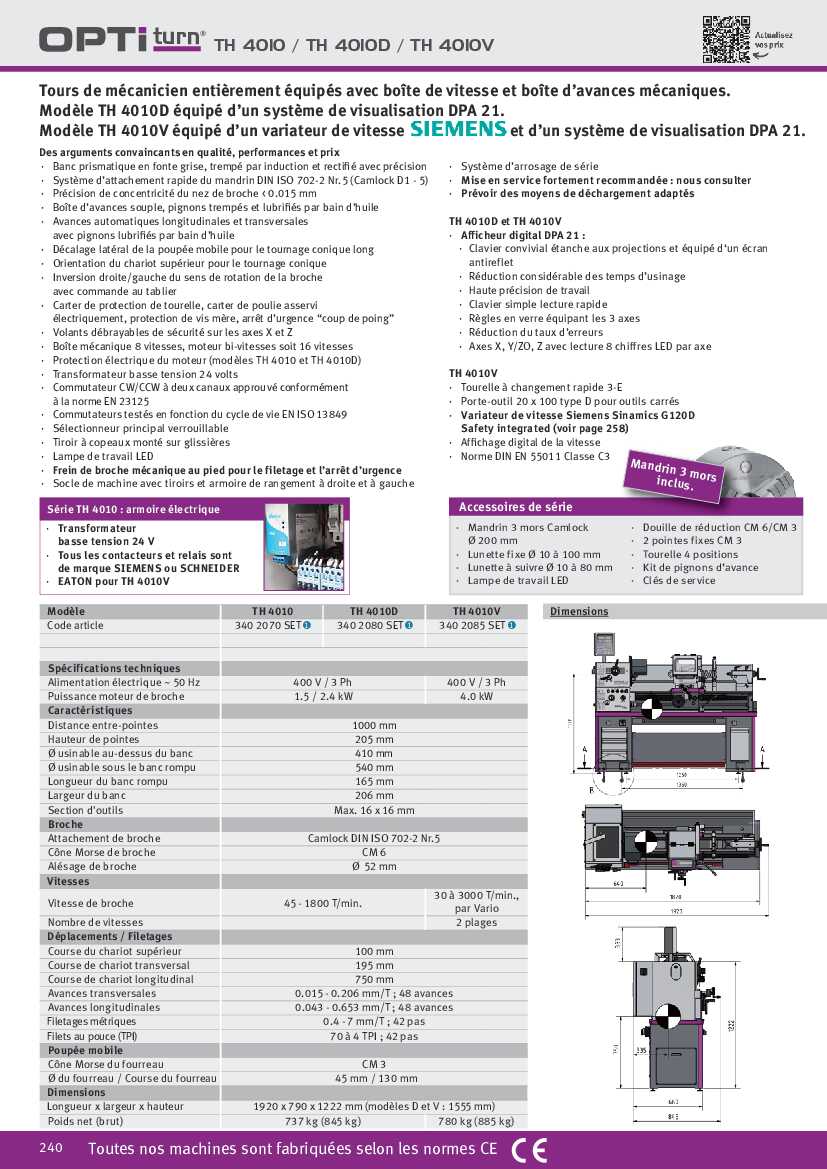

3402085SETFT2023
