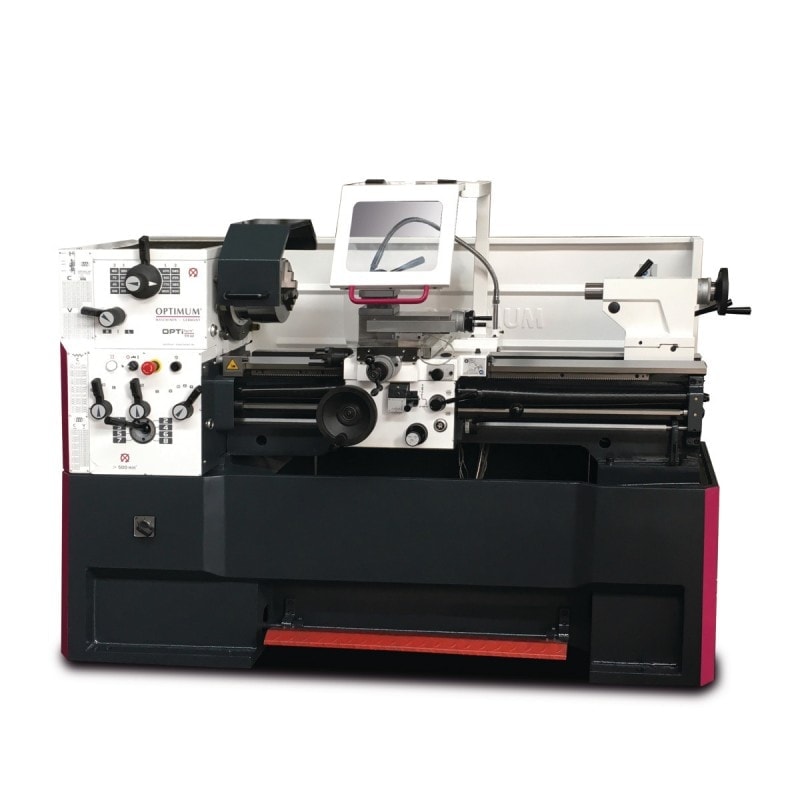

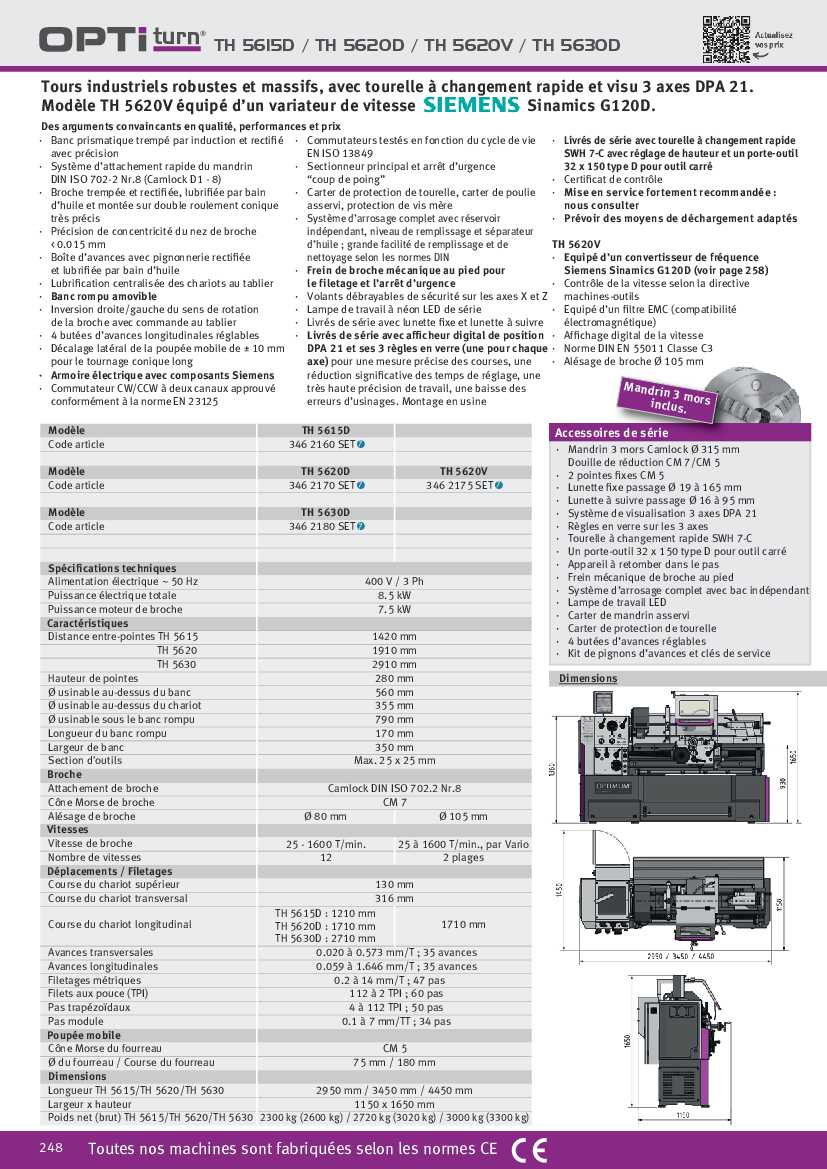

Tour à métaux Optimum TH 5615D

• Banc prismatique trempé par induction et rectifié avec précision
• Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.8 (Camlock D1 - 8)
• Broche trempée et rectifiée, lubrifiée par bain d’huile et montée sur double roulement conique très précis
• Précision de concentricité du nez de broche < 0.015 mm
• Boîte d’avances avec pignonnerie rectifiée et lubrifiée par bain d’huile
• Lubrification centralisée des chariots au tablier
• Banc rompu amovible
• Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
• 4 butées d’avances longitudinales réglables
• Décalage latéral de la poupée mobile de ± 10 mm pour le tournage conique long
•  Armoire électrique avec composants Siemens
• Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
• Commutateurs testés en fonction du cycle de vie EN ISO 13849
• Sectionneur principal et arrêt d’urgence “coup de poing”
• Carter de protection de tourelle, carter de poulie asservi, protection de vis mère
• Système d’arrosage complet avec réservoir indépendant, niveau de remplissage et séparateur d’huile ; grande facilité de remplissage et de nettoyage selon les normes DIN
• Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
• Volants débrayables de sécurité sur les axes X et Z
• Lampe de travail à néon LED de série
• Livré de série avec lunette fixe et lunette à suivre
• Livré de série avec afficheur digital de position DPA 21 et ses 3 règles en verre (une pour chaque axe) pour une mesure précise des courses, une réduction significative des temps de réglage, une très haute précision de travail, une baisse des erreurs d’usinages.
• Montage en usine
• Livré de série avec tourelle à changement rapide SWH 7-C avec réglage de hauteur et un porte-outil 32 x 150 type D pour outil carré
• Certificat de contrôle
• Mise en service fortement recommandée : nous consulter
• Prévoir des moyens de déchargement adaptés

Accessoires de série :

• Mandrin 3 mors
• Camlock Ø 315 mm Douille de réduction CM 7/CM
• 2 pointes fixes CM 5
• Lunette fixe passage jusqu’au Ø 19 à 165 mm
• Lunette à suivre passage jusqu’au Ø 16 à 95 mm
• Système de visualisation 3 axes DPA 21
• Règles en verre sur les 3 axes
• Tourelle à changement rapide SWH 7-C
• Un porte-outil 32 x 150 type D pour outil carré
• Appareil à retomber dans le pas
• Frein mécanique de broche au pied
• Système d’arrosage complet avec bac indépendant
• Lampe de travail LED Carter de mandrin asservi
• Carter de protection de tourelle 4 butées d’avances réglables
• Kit de pignons d’avances et clefs de service
