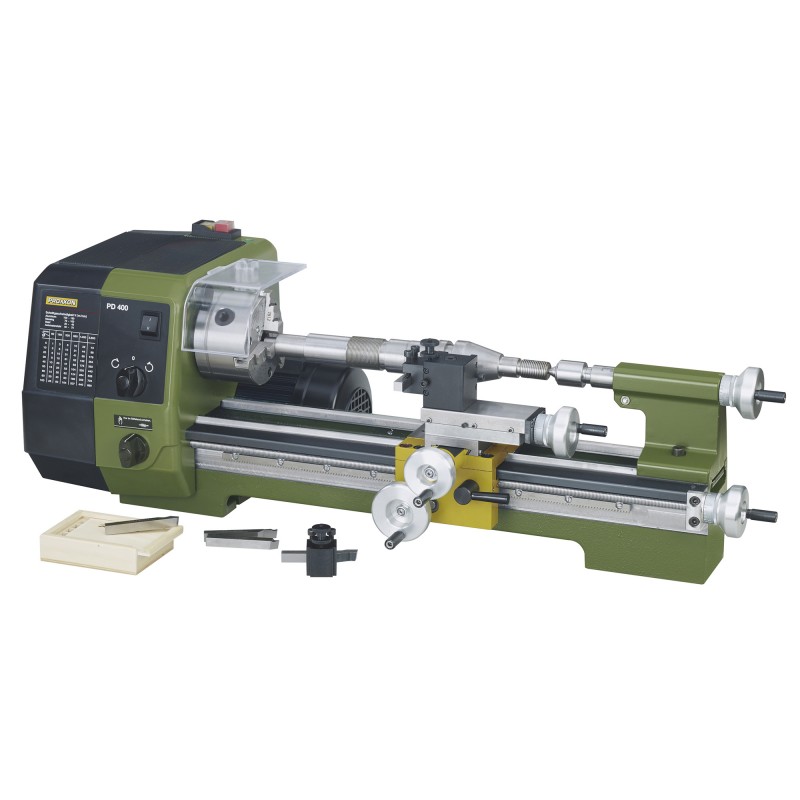

Tour de précison 170X400mm Proxxon PD 400

Tour de précison 170X400mm Proxxon PD 400

2 575,00 € HT
Hors livraison
PR24400

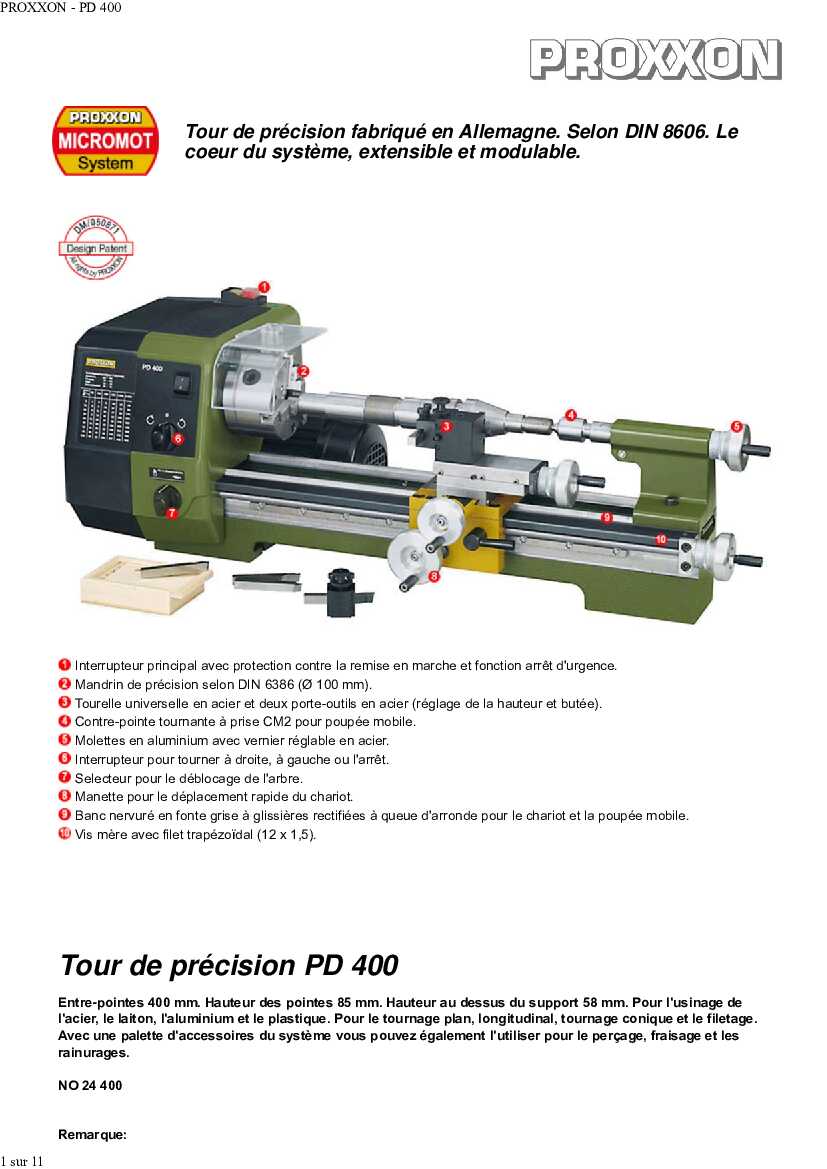

PD 400 - Tour de précision fabriqué en Allemagne. Selon DIN 8606. Le cœur du système, extensible et modulable



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Entre-pointes 400 mm
  • Hauteur des pointes 85 mm
  • Hauteur au dessus du support 58 mm
  • Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique
  • Pour le tournage plan, longitudinal, tournage conique et le filetage
  • Avec une palette d'accessoires du système vous pouvez également l'utiliser pour le perçage, fraisage et les rainurages
  • Le tour PD 400 est également disponible en version CNC (PD 400/CNC).
  • Banc de la machine: En fonte de qualité à nervures transversales et glissières prismatiques
  • Pour un fonctionnement sans vibrations, même à des charges élevées
  • Emplacement fraisé prévu sur le berceau pour la fixation du dispositif de perçage et fraisage PF 230 (avec trous filetés)
  • Arbre: En fonte d'aluminium coulé sous pression
  • Broche surdimensionnée avec deux roulements à rouleaux coniques réglables et logement CM 3 côté mandrin
  • Alésage de la broche 20,5 mm
  • Concentricité sans mandrin 1/100 mm
  • Sélecteur d'avance automatique (au choix 0,07 et 0,14 mm/tr)Vis mère avec filetage trapézoïdal (12 x 1,5 mm).
  • Contre-poupée: En fonte d'aluminium coulé sous pression
  • Broche Ø 24 mm, extensible à 40 mm
  • Avec graduation en mm
  • Poupée mobile avec prise CM 2 et mandrin couronne denté de 10 mm (B 12 - prise/ CM 2)
  • Support: Banc en fonte de zinc coulé sous pression
  • Chariot transversal (85 mm de déplacement) et petit chariot (réglage 52 mm) en acier
  • Toboggan pour tournage conique pivotant (graduation jusqu'à 45 °).
  • Avec support en acier multiple et deux burins en acier pour des changements rapides et réglage en hauteur facile
  • Pour outils 10 x 10 mm
  • Entraînement: Moteur à condensateur puissant pour deux vitesses et entraînement supplémentaire par courroie en trois
  • étapes
  • Vitesses de broche au niveau 1: 80 - 330 - 1.400/min
  • Au niveau 2: 160 - 660 et 2.800/min.
  • Mandrin: Mandrin à 3 mors de qualité selon DIN 6386, classe 1 (concentricité 0,04 mm)
  • Capacité de serrage de 3 - 100 mm
  • Mors réversibles
  • Protection de mandrin et arrêt de sécurité
  • Manivelles: En aluminium, réglable échelle à partir de 0
  • Pour chariot transversal et chariot supérieur: 1 division = 0,025 mm. 1 U = 1 mm.
  • Pour contre-pointe et vis-mère: 1 bar = 0,05 mm. 1 U = 1,5 mm
  • Support-ajustement rapide: Par une grande manivelle montée sur la broche dentée du banc
  • Dispositif de filetage: Intégré pour filetage à droite ou à gauche avec engrenage pour 19 pas différents (métriques): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,50 - 1,75 - 2 - 2,5 - 3 mm.
  • Aussi pour filetage en pouce de 10 - 48 pas
  • Tourelle livrée avec 2 porte-outils.
